Riemenausrichtung: Der unverzichtbare Leitfaden für Wartungs- und Zuverlässigkeitsexperten

Einführung in die Riemenausrichtung

Für die Wartung und Zuverlässigkeit von Maschinen ist es unerlässlich, die Bedeutung einer korrekten Riemenausrichtung zu verstehen. Dieser umfassende Leitfaden erläutert die Bedeutung der Riemenausrichtung in verschiedenen industriellen Anwendungen und zeigt, wie fortschrittliche Strategien wie die Laser-Riemenausrichtung und die Laser-Riemenscheibenausrichtung die Wartungspraktiken revolutioniert haben. Wir untersuchen, wie Ausrichtungswerkzeuge, darunter Prüftechnik ZiehenAusrichten, tragen zur Effizienz und Langlebigkeit von Maschinen bei.

Was ist Riemenausrichtung?

Bei der Riemenausrichtung werden die Riemenscheiben eines riemengetriebenen Systems ausgerichtet, um optimale Leistung und Langlebigkeit der Riemen zu gewährleisten. Die korrekte Ausrichtung ist entscheidend, da sie vorzeitigen Verschleiß verhindert, Vibrationen reduziert und die Effizienz des Antriebssystems steigert. Falsch ausgerichtete Riemen können die mechanische Belastung und den Energieverbrauch erhöhen und so erhebliche Ausfallzeiten und Reparaturkosten verursachen.

Bedeutung der richtigen Riemenausrichtung

Die korrekte Riemenausrichtung ist aus mehreren Gründen wichtig:

• Reduziert den Riemenverschleiß: Richtig ausgerichtete Riemen verteilen die Spannung gleichmäßig über ihre gesamte Breite, wodurch der Verschleiß erheblich reduziert und die Lebensdauer des Riemens verlängert wird.
• Reduziert Vibrationen: Durch die Ausrichtung werden Maschinenvibrationen minimiert, wodurch die Lärmentwicklung reduziert und das Risiko einer Beschädigung anderer Komponenten verringert werden kann.
• Verbessert die Energieeffizienz: Ausgerichtete Riemen laufen reibungsloser und effizienter, wodurch weniger Energie für die effektive Kraftübertragung benötigt wird.

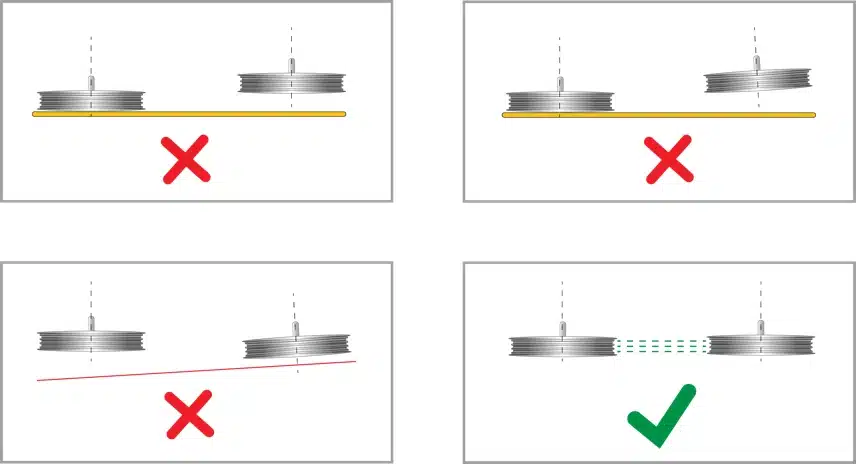

Arten von Fehlausrichtungen

Fehlausrichtungen in riemengetriebenen Systemen können in zwei Typen eingeteilt werden:

• Winkelversatz: Dies tritt auf, wenn die Riemenscheiben nicht parallel zueinander sind, wodurch der Riemen ungleichmäßig abgenutzt wird.
• Parallele Fehlausrichtung Dies geschieht, wenn die Riemenscheiben nicht auf derselben Ebene liegen, was dazu führt, dass der Riemen von den Riemenscheiben abdriftet oder sich ungleichmäßig abnutzt.

Techniken zur Riemenausrichtung

Um eine korrekte Riemenausrichtung zu erreichen und beizubehalten, können verschiedene Werkzeuge und Methoden eingesetzt werden:

• Laser-Ausrichtungswerkzeuge: Diese bieten hohe Präzision durch die Projektion eines Laserstrahls, der dabei hilft, Fehlausrichtungen zu erkennen und zu korrigieren.
• Lineal- und Schnurmethoden: Bei herkömmlichen Techniken wird die Ausrichtung mithilfe einer geraden Linie oder Schnur visuell überprüft.

Was sind die richtigen Verfahren zum Ausrichten von Riemen?

Die Riemenausrichtung ist eine wichtige Wartungsaufgabe. Dabei werden die Positionen der Riemenscheiben angepasst, um einen reibungslosen Betrieb der Riemen in Maschinen zu gewährleisten. Die korrekte Ausrichtung minimiert den Verschleiß von Riemen und Riemenscheiben, reduziert unnötige mechanische Belastungen und verbessert die Gesamteffizienz der Anlage. Sie richtet die Riemenscheibenrillen aus, um eine gleichmäßige Riemenbewegung zu gewährleisten und so vorzeitigem Verschleiß und Betriebsproblemen vorzubeugen.

Riemenausrichtung verstehen: Ein wesentlicher Aspekt der Maschinenwartung

Die Riemenausrichtung ist ein kritischer Prozess bei der Wartung rotierender Maschinen und entscheidend für optimale Leistung und Langlebigkeit der Geräte. Dabei werden die mechanischen Komponenten, vor allem Riemen und Riemenscheiben, justiert, um eine perfekte Ausrichtung und Parallelität zu gewährleisten.

• Ausrichtungsgenauigkeit: Das Hauptziel der Riemenausrichtung besteht darin, sicherzustellen, dass der Riemen reibungslos und ohne seitliche Bewegungen entlang der Riemenscheibenrillen läuft. Eine korrekte Ausrichtung verringert das Risiko eines Rutschens oder ungleichmäßigen Verschleißes des Riemens.
• Werkzeuge und Techniken: Moderne Werkzeuge wie die Laser-Bandausrichtung haben sich zum Industriestandard für eine präzise Ausrichtung entwickelt. Diese Werkzeuge, die von Unternehmen wie Prüftechnik angeboten werden, ermöglichen präzise Messungen und Anpassungen und übertreffen herkömmliche Methoden in Effizienz und Genauigkeit.
• Wartung und Langlebigkeit: Regelmäßige Riemenfluchtprüfungen sind für die vorbeugende Instandhaltung unerlässlich. Sie verlängern die Lebensdauer von Riemen und Riemenscheiben, gewährleisten einen effizienten Maschinenbetrieb und reduzieren den Bedarf an kostspieligen Reparaturen oder Austausch.

Die Bedeutung der Bandausrichtung in industriellen Umgebungen

Die Riemenausrichtung ist ein entscheidender Aspekt bei der Wartung rotierender Maschinen. Falsch ausgerichtete Riemen können zahlreiche Probleme verursachen, darunter vorzeitigen Verschleiß von Riemen und Riemenscheiben, erhöhten Energieverbrauch und potenziell katastrophale Geräteausfälle. Präzision ist bei bestimmten Anwendungen wie der Ausrichtung von Aufzugsriemenscheiben aufgrund der Sicherheitsrisiken noch wichtiger.

Grundlagen der Riemen- und Riemenscheibenausrichtung
Die Riemenausrichtung gewährleistet einen reibungslosen Lauf der Bänder ohne seitliche Bewegungen, die zu Verschleiß führen können. Ein zuverlässiges Werkzeug zur Riemenausrichtung ist für die professionelle Wartung dieser Systeme unverzichtbar.

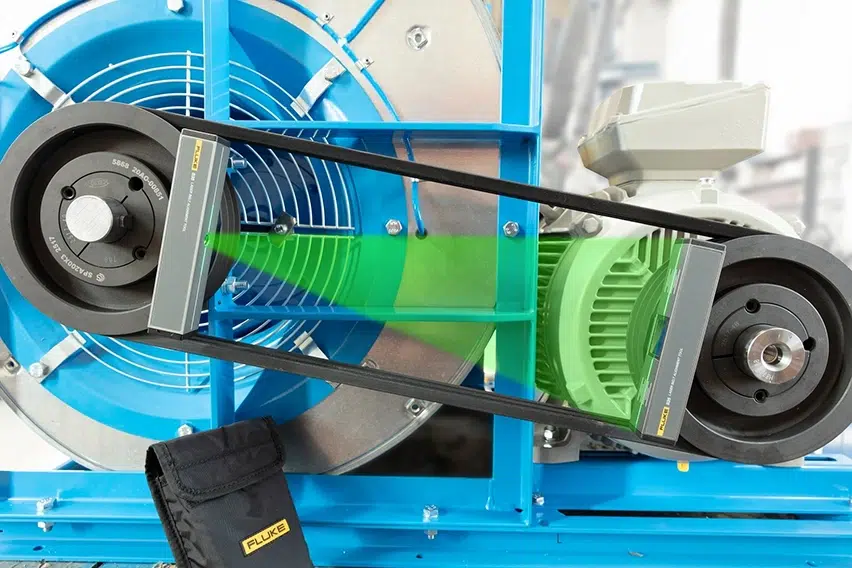

Erweiterte Werkzeuge für höhere Genauigkeit: Laser-Riemenscheibenausrichtungswerkzeug
Der Übergang von herkömmlichen Methoden zu laserbasierten Werkzeugen zur Riemenscheibenausrichtung hat einen bedeutenden Fortschritt in der Riemenausrichtung bedeutet. Diese Werkzeuge bieten beispiellose Präzision und machen den Ausrichtungsprozess effizienter und präziser.

Die Entwicklung von Laser-Bandausrichtungswerkzeugen
Die Einführung des Laser-Bandausrichtungswerkzeugs markierte einen Wendepunkt in der Wartungstechnik. Im Gegensatz zu manuellen Methoden liefern diese Werkzeuge Echtzeit-Feedback und hohe Präzision und gewährleisten so eine optimale Ausrichtung mit minimalem Aufwand.

Vorteile der Verwendung eines Laser-Riemenscheibenausrichtungswerkzeugs
Die Verwendung eines Laser-Riemenscheibenausrichtungswerkzeugs bietet mehrere Vorteile:

• Erhöhte Genauigkeit: Laserwerkzeuge liefern genaue Messungen, die für die ordnungsgemäße Funktion von Maschinen entscheidend sind.
• Zeiteffizienz: Durch die schnelle Einrichtung und Bedienung reduzieren diese Tools die Ausfallzeiten erheblich.
• Langfristige Kosteneinsparungen: Eine ordnungsgemäße Ausrichtung verlängert die Lebensdauer von Riemen und Riemenscheiben und senkt die Austauschkosten.

Prüftechnik PullAlign: Ein Game-Changer in der Bandausrichtung
Prüftechnik PullAlign ist eine führende Laserausrichtungslösung für Riemen und Riemenscheiben. Es steht für Präzisionstechnik und benutzerfreundliches Design und ist somit die ideale Wahl für Wartungsprofis.

Hauptfunktionen von PullAlign

• Fortschrittliche Lasertechnologie: Gewährleistet hohe Genauigkeit bei Ausrichtungsaufgaben
• Benutzerfreundlichkeit: Entwickelt für intuitive Bedienung, geeignet für Profis aller Erfahrungsstufen
• Langlebigkeit: Konstruiert für den Einsatz in rauen Industrieumgebungen

Anwendungen von PullAlign in verschiedenen Branchen
PullAlign unterstützt Experten in verschiedenen Branchen, darunter Fertigung, Automobilindustrie und Versorgungswirtschaft. Dank seiner Vielseitigkeit eignet sich PullAlign für verschiedene Anwendungen, von der Standardausrichtung rotierender Maschinen bis hin zu Spezialaufgaben wie der Ausrichtung von Aufzugsriemenscheiben.

Best Practices bei der Bandausrichtung
Für Wartungsfachleute ist die Einhaltung bewährter Verfahren zur Riemenausrichtung entscheidend, um ungeplante Ausfallzeiten zu vermeiden. Regelmäßige Inspektionen, routinemäßige Wartung mit einem Riemenscheibenausrichtungswerkzeug und kontinuierliche Überwachung sind für die Erhaltung der Maschinengesundheit unerlässlich.

• Regelmäßige Kontrollen: Regelmäßige Inspektionen helfen, Fehlausrichtungen frühzeitig zu erkennen.
• Präzisionswerkzeuge: Nutzen Sie Werkzeuge wie das Riemenausrichtungswerkzeug für genaue Anpassungen.
• Trainings: Stellen Sie sicher, dass das Wartungspersonal gut im Umgang mit modernen Ausrichtungswerkzeugen geschult ist.

Die Folgen falsch ausgerichteter Riemenscheiben in Maschinen
Wenn die Riemenscheiben in Maschinen nicht richtig ausgerichtet sind, kann dies die Effizienz und Langlebigkeit der Anlage beeinträchtigen und zu Betriebsproblemen führen. Das Verständnis dieser Auswirkungen ist für Wartungs- und Zuverlässigkeitsexperten von entscheidender Bedeutung.

1. Erhöhter Verschleiß: Eine Fehlausrichtung führt zu ungleichmäßigem Verschleiß von Riemen und Riemenscheiben und damit zu vorzeitigem Ausfall. Dies erfordert häufigeren Austausch und Wartung, was zusätzliche Kosten verursacht.
2. Übermäßige Vibration: Eine häufige Folge falsch ausgerichteter Riemenscheiben sind erhöhte Vibrationen. Dies belastet die Maschinenkomponenten zusätzlich und kann zu Lärmproblemen und vermindertem Bedienkomfort führen.
3. Höherer Energieverbrauch: Falsch ausgerichtete Riemenscheiben zwingen Motoren zu höherer Leistung, um die gleiche Leistung zu erzielen. Dies führt zu einem erhöhten Energieverbrauch. Diese Ineffizienz führt zu höheren Betriebskosten und einem schlechteren CO2-Fußabdruck.
4. Reduzierte Maschinenlebensdauer: Dauerbetrieb mit falsch ausgerichteten Riemenscheiben kann das gesamte Maschinensystem – von den Lagern bis zu den Motorhalterungen – belasten. Diese übermäßige Belastung verkürzt die Lebensdauer der Maschine.
5. Sicherheitsrisiken: In schweren Fällen kann eine Fehlausrichtung zum Durchrutschen oder Reißen des Riemens führen, was ein Sicherheitsrisiko für den Bediener darstellt. Außerdem kann es während der Reparatur der Maschine zu Betriebsausfällen kommen.

Der Einsatz moderner Ausrichtungswerkzeuge wie denen von Prüftechnik kann diese Probleme vermeiden und sicherstellen, dass Riemen und Riemenscheiben perfekt ausgerichtet sind, um eine optimale Maschinenleistung zu gewährleisten. Regelmäßige Kontrollen mit präzisen Ausrichtungswerkzeugen sind eine wichtige präventive Maßnahme in der Maschinenwartung.

Korrektur einer falsch ausgerichteten Riemenscheibe: Effektive Strategien für optimale Maschinenleistung
Die Reparatur einer falsch ausgerichteten Riemenscheibe trägt dazu bei, die Effizienz und Langlebigkeit von Maschinen zu erhalten. Hier ist eine einfache Methode zur Behebung dieses häufigen Problems:

1. Diagnostizieren Sie die Fehlausrichtung: Identifizieren Sie zunächst Art und Ausmaß der Fehlausrichtung mit einem zuverlässigen Gerät, beispielsweise einem Laser-Riemenscheibenausrichtgerät. Die fortschrittlichen Ausrichtsysteme von Prüftechnik sind besonders effektiv und ermöglichen präzise Winkel- und Parallelversatzmessungen.
2. Lösen Sie die Riemenscheibenhalterungen: Sobald Sie eine Fehlausrichtung feststellen, lösen Sie die Halterungen oder Schrauben der Riemenscheibe leicht. Dieser Schritt ist wichtig, um Anpassungen zu ermöglichen, ohne die Riemenscheibe oder die Riemen übermäßig zu belasten.
3. Passen Sie die Position der Riemenscheibe an: Passen Sie die Position der Riemenscheibe anhand der Ausrichtungsmesswerte an. Bei Winkelversatz der Riemenscheibe kann ein Kippen erforderlich sein, um sie an den Riemenverlauf anzupassen. Bei Parallelversatz verschieben Sie die Riemenscheibe entweder näher an den Riemen oder weiter davon weg.
4. Erneut festziehen und erneut prüfen: Nachdem Sie die erforderlichen Anpassungen vorgenommen haben, ziehen Sie die Halterungen oder Schrauben wieder fest an. Überprüfen Sie die Ausrichtung erneut mit dem Laserausrichtungswerkzeug, um sicherzustellen, dass das Problem vollständig behoben wurde.
5. Testlauf und Überwachung: Führen Sie abschließend einen Probelauf der Maschine durch. Achten Sie auf ungewöhnliche Geräusche oder Vibrationen, die auf ungelöste Ausrichtungsprobleme hinweisen könnten.

Indem Sie diese Schritte befolgen und Werkzeuge wie Prüftechnik PullAlign verwenden, können Sie eine falsch ausgerichtete Riemenscheibe effektiv reparieren und einen reibungsloseren Betrieb sowie geringeren Verschleiß Ihrer Maschinen gewährleisten.

Hier ist eine grundlegende Anleitung zur Verwendung dieser Tools:

1. Richten Sie Ihr Tool ein: Befestigen Sie zunächst die Laserkomponente des Riemenscheibenausrichtungswerkzeugs an einer der Riemenscheiben. Dies geschieht üblicherweise mithilfe einer Magnethalterung oder einer Montagevorrichtung, die das Werkzeug sicher fixiert.
2. Laser ausrichten: Schalten Sie den Laser ein und richten Sie ihn so aus, dass der Strahl auf die entsprechende Riemenscheibe zeigt. Der Laser sollte idealerweise den Zielbereich treffen. Dies ist häufig ein Reflektor oder Empfänger, der an der gegenüberliegenden Riemenscheibe montiert ist.
3. Fehlausrichtung messen: Beobachten Sie die Position des Lasers auf dem Ziel. Moderne Riemenscheibenausrichtgeräte, wie sie beispielsweise von Prüftechnik angeboten werden, verfügen oft über Anzeigen oder digitale Anzeigen, die den genauen Grad der Fehlausrichtung anzeigen. Sowohl parallele als auch winklige Fehlausrichtungen können gemeldet werden.
4. Anpassungen durchführen: Nehmen Sie anhand der Messwerte die erforderlichen Anpassungen an den Riemenscheiben vor. Dies kann eine Verschiebung der Position der Riemenscheiben oder eine Änderung ihres Winkels beinhalten, bis der Laser perfekt auf die Zielmitte ausgerichtet ist.
5. Überprüfen Sie die Ausrichtung erneut: Überprüfen Sie nach der Einstellung die Ausrichtung erneut mit dem Werkzeug, um sicherzustellen, dass die Riemenscheiben perfekt ausgerichtet sind. Wiederholen Sie den Vorgang gegebenenfalls.

Die Verwendung eines Riemenscheibenausrichtungswerkzeugs wie Prüftechnik PullAlign bietet ein hohes Maß an Präzision, gewährleistet die Langlebigkeit und Effizienz der Maschinen und reduziert gleichzeitig den Verschleiß der Komponenten.

Untersuchung von Methoden zur Riemenausrichtung
Die Riemenausrichtung ist ein entscheidender Prozess für die Aufrechterhaltung der Effizienz und Langlebigkeit von Maschinen. Zwei Hauptmethoden sind weithin anerkannt: die traditionelle und die Laserausrichtung.

1. Traditionelle Ausrichtungsmethoden: Hierzu gehören Richtscheite, Lineale oder Schnüre. Techniker überprüfen die Ausrichtung der Riemenscheiben visuell – eine Technik, die stark von der Erfahrung und dem Geschick des Bedieners abhängt. Die Genauigkeit dieser Methode ist jedoch oft aufgrund menschlicher Fehler und der Unfähigkeit, winzige Fehlausrichtungen zu messen, eingeschränkt.
2. Laser-Riemenausrichtungswerkzeuge: Eine fortschrittlichere und präzisere Methode ist der Einsatz von Laser-Ausrichtungsgeräten. Geräte wie die fortschrittlichen Ausrichtungssysteme von Prüftechnik, die zu den modernsten Technologien in der Ausrichtung gehören, projizieren einen Laserstrahl über die Riemenscheiben. Diese Methode liefert hochpräzise Messungen und ermöglicht Technikern eine effiziente und exakte Ausrichtung. Lasergeräte bieten gegenüber herkömmlichen Methoden erhebliche Vorteile, darunter höhere Genauigkeit, Zeitersparnis und die Möglichkeit, Ausrichtungsprobleme präziser zu diagnostizieren.

Die richtige Riemenausrichtung, insbesondere laserbasierte Werkzeuge, verbessert die optimale Leistung rotierender Maschinen. Sie sorgt für eine längere Lebensdauer der Anlage, reduzierten Komponentenverschleiß und erhebliche Energieeinsparungen und entspricht den Best Practices der industriellen Instandhaltung.

Woher weiß ich, ob mein Riemen falsch ausgerichtet ist?

Die Erkennung von Riemenfehlstellungen ist entscheidend für die Effizienz und Langlebigkeit riemengetriebener Systeme. Frühzeitiges Erkennen von Fehlstellungen kann kostspielige Reparaturen und Ausfallzeiten vermeiden. Hier finden Sie wichtige Hinweise auf eine mögliche Fehlstellung Ihres Riemens und Maßnahmen zur Überprüfung von Fehlstellungen.

Anzeichen einer Riemenfehlstellung

1. Ungewöhnliches Geräusch: Ungewöhnliche Geräusche wie Quietschen oder Kreischen vom Riemensystem weisen oft darauf hin, dass der Riemen nicht reibungslos über die Riemenscheiben läuft.
2. Sichtbare Abnutzung: Ungleichmäßiger Verschleiß des Riemens, wie beispielsweise ausgefranste Kanten oder sichtbare Glasur, deutet darauf hin, dass der Riemen an den Riemenscheibenflanschen reibt oder nicht richtig sitzt.
3. Vibration: Übermäßige Vibrationen im Riemen oder den angetriebenen Komponenten können auf eine Fehlausrichtung hinweisen. Diese Vibrationen können auch andere Maschinenstörungen verursachen.
4. Probleme mit der Bandverfolgung: Wenn der Riemen ständig aus der Mitte driftet oder auf der Riemenscheibe zu wandern scheint, liegt wahrscheinlich eine Fehlausrichtung vor.
5. Erhöhter Energieverbrauch: Falsch ausgerichtete Riemen benötigen mehr Energie, um die gleiche Leistung zu erzielen wie ausgerichtete Riemen, was zu einem unerwartet hohen Stromverbrauch führt.

So prüfen Sie, ob der Riemen falsch ausgerichtet ist

Zur Diagnose einer Riemenfehlstellung stehen Ihnen verschiedene Methoden zur Verfügung, von Sichtprüfungen bis hin zu fortgeschritteneren Techniken:

1. Visuelle Inspektion: Achten Sie auf ungleichmäßigen Verschleiß an Riemen und Riemenscheiben. Prüfen Sie, ob der Riemen mittig auf den Riemenscheiben läuft. Seitliche Bewegungen oder Schlupf können auf eine Fehlausrichtung hinweisen.
2. Richtschnur oder Schnur: Legen Sie ein Richtlineal oder einen gespannten Faden entlang der Riemenscheibenflächen, um zu prüfen, ob sie perfekt ausgerichtet sind. Jede Abweichung von der geraden Linie deutet auf eine Winkel- oder Parallelfehlstellung hin.
3. Laser-Ausrichtungswerkzeuge: Diese ermöglichen eine hochpräzise Beurteilung der Ausrichtung. Der Laser hilft, die Ausrichtung zwischen den Riemenscheiben zu visualisieren und Abweichungen deutlich anzuzeigen.
4. Riemenscheibenrillen prüfen: Manchmal liegt das Problem an den Riemenscheiben. Überprüfen Sie die Rillen auf Verschleiß. Dieser kann die Position des Riemens beeinträchtigen und darauf hinweisen, dass eine Wartung oder ein Austausch der Riemenscheibe erforderlich ist.

Vorbeugende Maßnahmen

Regelmäßige Wartung ist der beste Weg, Fehlstellungen vorzubeugen. Dazu gehören:

1. Routineinspektionen: Regelmäßige Kontrollen können dazu beitragen, Fehlausrichtungen frühzeitig zu erkennen, bevor sie zu Riemen- oder Maschinenschäden führen.
2. Ordnungsgemäße Installation: Stellen Sie sicher, dass die Riemen beim Einbau richtig gespannt und ausgerichtet sind. Überprüfen Sie die Ausrichtung nach einer ersten Einlaufzeit erneut, da sich neue Riemen dehnen können.
3. Schulung und Dokumentation: Schulen Sie das Wartungspersonal in der Bedeutung der Riemenausrichtung und den richtigen Techniken zur Überprüfung und Korrektur der Ausrichtung. Führen Sie Aufzeichnungen über Wartungen und Inspektionen, um den Systemverlauf nachzuverfolgen.

Das Erkennen und Korrigieren von Riemenfehlstellungen ist entscheidend für die Aufrechterhaltung der Betriebseffizienz und die Verlängerung der Lebensdauer riemengetriebener Systeme. Sie können einen reibungslosen und effizienten Maschinenbetrieb sicherstellen, indem Sie Ihre Riemen regelmäßig überwachen und umgehend auf Anzeichen einer Fehlstellung reagieren.

Wie überprüft man die Ausrichtung einer Riemenscheibe?

Die korrekte Ausrichtung der Riemenscheiben ist für den effizienten Betrieb riemengetriebener Systeme unerlässlich. Eine Fehlausrichtung kann zu erhöhtem Verschleiß an Riemen und Scheiben, verringerter Systemeffizienz und möglichen Geräteausfällen führen. Hier finden Sie eine Schritt-für-Schritt-Anleitung zur Überprüfung der Riemenscheibenausrichtung, um einen optimalen Maschinenbetrieb zu gewährleisten.

Schritte zum Überprüfen der Riemenscheibenausrichtung

1. Visuelle Inspektion: Beginnen Sie mit einer Sichtprüfung des Riemens und der Riemenscheiben. Achten Sie auf Anzeichen von Verschleiß oder Beschädigungen am Riemen, wie z. B. Risse, Ausfransungen oder Verglasung. Überprüfen Sie die Riemenscheiben auf sichtbare Schäden oder Verschleiß, die die Ausrichtung beeinträchtigen könnten, wie z. B. abgenutzte Rillen oder Dellen.
2. Ausschaltgeräte: Stellen Sie sicher, dass die Maschine ausgeschaltet und ausreichend verriegelt ist, bevor Sie die Ausrichtung prüfen oder anpassen. Dies verhindert ein versehentliches Anlaufen während der Wartung.
3. Verwenden Sie ein Lineal oder eine SchnurLegen Sie ein Richtlineal oder einen gespannten Faden über die Riemenscheiben. Das Richtlineal sollte flach und ohne Zwischenräume an beiden Scheibenflächen anliegen. Wenn Sie einen Faden verwenden, sollte dieser straff sein und von einem Ende zum anderen genau mit den Rillen beider Scheiben übereinstimmen.
4. Auf parallele Ausrichtung prüfen: Beobachten Sie den Abstand zwischen Lineal oder Schnur und den Scheibenflächen. An keiner Stelle der Scheiben sollte ein sichtbarer Abstand vorhanden sein. Messen Sie gegebenenfalls mit einer Fühlerlehre den Abstand. So können Sie feststellen, ob eine Anpassung erforderlich ist.
5. LaserausrichtungswerkzeugRichten Sie das Laserausrichtungsgerät gemäß den Anweisungen des Herstellers ein. Positionieren Sie den Laserstrahler auf einer Riemenscheibe und das Ziel auf der gegenüberliegenden Riemenscheibe. Schalten Sie den Laser ein und beobachten Sie, wo der Strahl auf dem Ziel landet. Der Laser sollte bei allen Drehwinkeln der Riemenscheibe den gleichen markierten Punkt auf dem Ziel treffen.
6. Passen Sie es nach Bedarf an: Wenn Richtschnur, Schnur oder Laser eine Fehlausrichtung anzeigen, korrigieren Sie die Position der Riemenscheiben. Lösen Sie dazu ggf. die Befestigungsschrauben und verschieben Sie die Riemenscheibe leicht, bis die korrekte Ausrichtung erreicht ist. Überprüfen Sie nach der Anpassung die Ausrichtung erneut mit demselben Werkzeug, um die Genauigkeit sicherzustellen.
7. Riemenspannung prüfen: Überprüfen Sie nach dem Ausrichten der Riemenscheiben die Riemenspannung, um sicherzustellen, dass sie weder zu fest noch zu locker ist. Eine falsche Spannung kann sich auch negativ auf die Ausrichtung der Riemenscheiben und die Lebensdauer des Riemens auswirken.
8. Testlauf und Überwachung: Sobald alle Einstellungen vorgenommen und alles festgezogen ist, führen Sie einen Probelauf der Maschine durch. Beobachten Sie den Betrieb genau auf ungewöhnliche Geräusche oder Vibrationen, die auf ein Problem mit der Ausrichtung oder Installation hinweisen könnten.

Regelmäßige Wartung und Dokumentation

Sorgfältige Aufzeichnungen von Wartungs- und Ausrichtungsprüfungen helfen dabei, Leistung und Verschleiß von Riemen und Riemenscheiben im Laufe der Zeit zu verfolgen. Regelmäßige Kontrollen und rechtzeitige Anpassungen können größere Ausfälle verhindern und die Lebensdauer Ihrer Geräte verlängern.

Durch Befolgen dieser Schritte können Sie die Ausrichtung der Riemenscheiben effektiv prüfen und aufrechterhalten und so sicherstellen, dass Ihre Maschinen effizient und zuverlässig arbeiten.

Warum ist die Riemenausrichtung wichtig?

Die Riemenausrichtung ist ein wichtiger Schritt der vorbeugenden Wartung, um den reibungslosen Betrieb riemengetriebener Maschinen zu gewährleisten. Die korrekte Ausrichtung von Riemen und Riemenscheiben verlängert die Lebensdauer der Anlage, verbessert die Energieeffizienz und verhindert kostspielige Ausfallzeiten. Wenn Sie die Bedeutung der Riemenausrichtung verstehen, können Sie Ihre Maschinen effektiver warten und die negativen Folgen einer Fehlausrichtung vermeiden.

Hauptvorteile einer korrekten Riemenausrichtung

1. Längere Lebensdauer von Riemen und Riemenscheibe: Fehlausgerichtete Riemen können zu ungleichmäßigem Verschleiß, erhöhter Reibung und übermäßiger Belastung der Riemen- und Riemenscheibenkanten führen. Dies führt zu schnellerem Verschleiß und erfordert häufigen Austausch. Eine korrekte Ausrichtung reduziert den Verschleiß und verlängert die Lebensdauer von Riemen und Riemenscheiben, wodurch die Kosten für Ersatzteile und Wartung sinken.
2. Verbesserte MaschineneffizienzEin falsch ausgerichteter Riemen kann Schlupf und verminderten Kontakt mit der Riemenscheibe verursachen, was zu Leistungsverlust und verminderter Betriebseffizienz führt. Eine korrekte Ausrichtung gewährleistet maximalen Kontakt und eine effiziente Kraftübertragung vom Motor zur Maschine und verbessert so die Gesamtleistung des Systems.
3. Reduzierter EnergieverbrauchFehlausrichtung führt oft zu einem höheren Energieverbrauch, da die Maschine stärker arbeiten muss, um den zusätzlichen Widerstand und die Ineffizienz durch falsch ausgerichtete Riemen zu überwinden. Eine korrekte Riemenausrichtung trägt zur Senkung der Energiekosten bei, da das System reibungsloser läuft und weniger Strom benötigt, um die gleiche Leistung zu erzielen.
4. Weniger Vibrationen und LärmVibrationen und Lärm sind häufige Symptome einer Riemenfehlausrichtung. Diese können zu weiteren Schäden und Verschleiß an anderen Komponenten, einschließlich Lagern und Wellen, führen. Die korrekte Ausrichtung der Riemen minimiert Vibrationen und reduziert den Lärmpegel und trägt so zu einem sichereren und angenehmeren Arbeitsumfeld bei.
5. Vermeidung unerwarteter AusfallzeitenFehlausrichtung ist eine der Hauptursachen für mechanische Ausfälle in riemengetriebenen Systemen. Unerwartete Ausfallzeiten beeinträchtigen die Produktivität und verursachen Reparaturkosten sowie Umsatzeinbußen. Regelmäßige Kontrollen und Wartungen der Bandausrichtung können diese ungeplanten Ausfälle verhindern.
6. Erhöhte SicherheitEine korrekte Riemenausrichtung verhindert das Risiko von Riemenrissen, Riemenscheibenausfällen und anderen mechanischen Problemen, die eine Sicherheitsgefährdung für das Bedienpersonal darstellen können. Die korrekte Ausrichtung Ihrer Riemen trägt zu einer sichereren Betriebsumgebung bei.

Überwachung und Wartung

Um diese Vorteile zu nutzen, sollten Sie die Riemenausrichtung in Ihren regelmäßigen Wartungsplan integrieren. Nutzen Sie Ausrichtungswerkzeuge wie Laserausrichter für hohe Präzision und schulen Sie Ihr Wartungspersonal, um Ausrichtungsprobleme zu erkennen und zu beheben. Die Dokumentation aller Inspektions- und Wartungsmaßnahmen hilft, den Zustand im Laufe der Zeit zu verfolgen und zu erkennen, wann Anpassungen erforderlich sind.

Fazit: Die Zukunft der Instandhaltung mit fortschrittlichen Ausrichtungstools
Die Bandausrichtung spielt eine entscheidende Rolle für die Wartung und Zuverlässigkeit von Industriemaschinen. Die Einführung von Werkzeugen wie dem Laser-Bandausrichtungsgerät und Prüftechnik PullAlign hat die Effizienz und Genauigkeit dieser Prozesse deutlich verbessert. Durch die kontinuierliche Nutzung dieser Fortschritte sieht die Zukunft der industriellen Instandhaltung vielversprechend aus – geprägt von höherer Zuverlässigkeit, reduzierten Ausfallzeiten und Kosteneinsparungen.

Erfahren Sie mehr über Prüftechnik PullAlign
Entdecken Sie die Effizienz und Präzision von Prüftechnik PullAlign für Ihre Bandausrichtung. Besuchen Sie Prüftechnik PullAlign-Werkzeug Entdecken Sie, wie diese innovative Lösung Ihre Wartungsabläufe verändern kann. Erleben Sie die Zukunft der Wartung mit PullAlign von Prüftechnik – der intelligenten Wahl für Profis in diesem Bereich.
