Équilibrage des machines tournantes : l'avantage du VibXpert 3

Les techniciens de terrain savent que même un léger déséquilibre d'une machine peut entraîner des inefficacités, des pannes et des risques pour la sécurité. Cependant, obtenir un équilibrage précis des machines rotatives telles que les moteurs, les pompes et les générateurs peut s'avérer difficile sans les outils appropriés.

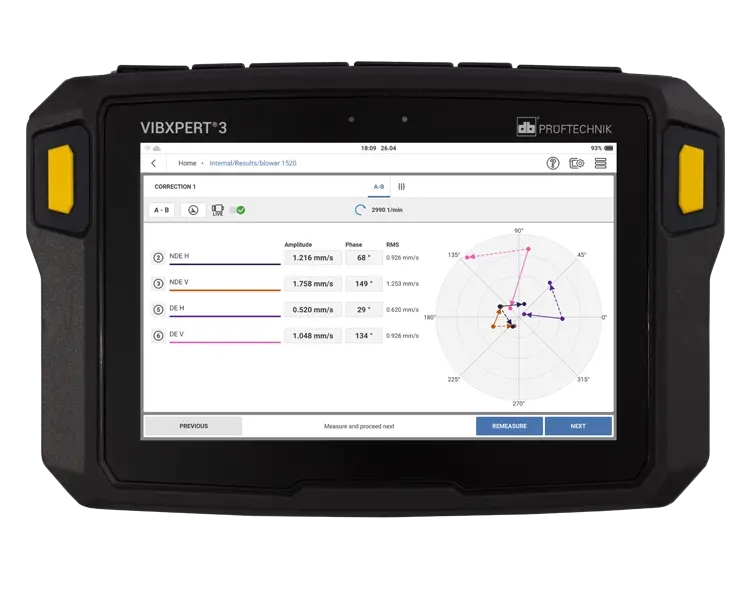

C'est là que les solutions d'équilibrage avancées entrent en jeu. L'équilibreur VibXpert 3 simplifie et accélère l'obtention des résultats précis et fiables dont vous avez besoin. Grâce à des fonctionnalités avancées fournissant des données en temps réel et des informations exploitables, les techniciens, novices comme expérimentés, peuvent facilement identifier les déséquilibres, apporter des corrections précises et remettre les machines en marche rapidement et avec précision.

Dans cet article, vous découvrirez comment cet outil d'équilibrage de nouvelle génération facilite votre travail et rend vos actifs rotatifs plus fiables.

• Pourquoi tant d'histoires autour du déséquilibre ?
• Causes courantes de déséquilibre dans les machines tournantes
• Types de déséquilibre
• Est-il facile de corriger un déséquilibre ?
• Équilibrage sur le terrain avec le VibXpert 3
• Principaux plats à emporter

Pourquoi tant d'agitation autour du déséquilibre ?

L'importance de l'équilibrage des machines tournantes ne saurait être surestimée. Jusqu'à 60 % des pannes de machines sont dues à un mauvais alignement et à un déséquilibre, ce qui en fait une cause importante de pannes d'équipements.

Bien que subtil au départ, un déséquilibre endommage progressivement une machine s'il n'est pas corrigé. Il entraîne une augmentation des vibrations, source de frottements et de chaleur excessifs, entraînant une usure prématurée des roulements, des arbres, des courroies et d'autres composants.

À mesure que le déséquilibre s'aggrave, un actif peut consommer davantage d'énergie, fonctionner moins efficacement et ralentir sa production. La situation peut alors s'aggraver de manière soudaine et inattendue, provoquant des pannes catastrophiques. Des opérations entières peuvent alors être interrompues.

C'est pourquoi laisser une machine fonctionner de manière déséquilibrée est un risque que vous ne voulez pas prendre.

Causes courantes de déséquilibre

Plusieurs facteurs contribuent au déséquilibre, notamment :

• Rotors et moyeux excentriques : Des défauts de fabrication peuvent entraîner des pièces qui ne sont pas parfaitement symétriques, ce qui entraîne un déséquilibre.

• Mauvais usinage des pièces : Un usinage imprécis peut créer une répartition inégale du poids.

• Plaques et rotors fissurés : Les dommages structurels aux composants peuvent provoquer un déséquilibre important.

• Déformation du rotor : Des variations de température extrêmes ou des environnements corrosifs peuvent déformer les rotors, affectant leur équilibre.

• Accumulation de saleté et d’humidité : L’accumulation de débris sur les rotors peut entraîner une répartition inégale du poids.

Lors de la détection d'un déséquilibre, il est également important de connaître le type de déséquilibre auquel vous êtes confronté. Cette information peut constituer la première étape pour résoudre le problème.

Types de déséquilibre

Le déséquilibre des machines tournantes se divise généralement en trois catégories :

• Déséquilibre statique : Ce type de balourd se produit lorsqu'une masse en rotation est déséquilibrée en son centre de gravité. Autrement dit, un point lourd unique apparaît sur le rotor, visible à l'arrêt, car le rotor se stabilise naturellement, le point lourd étant situé en bas. Pour diagnostiquer un balourd statique, une mesure doit être effectuée à l'aide d'un outil d'équilibrage en fonction du vecteur de force du rotor de la machine.

• Déséquilibre du couple : Cela se produit lorsque l'axe passant par le centre de gravité d'un objet est déséquilibré par rapport à l'axe de rotation. Un déséquilibre de couple se produit lorsque deux points lourds différents se trouvent sur un rotor, produits par deux masses égales situées à 180 degrés l'une de l'autre le long de l'axe de l'arbre. Contrairement au déséquilibre statique, le déséquilibre de couple n'est visible que lorsque la machine est en marche. À l'arrêt d'une machine, vous ne trouverez pas forcément de point lourd, car les poids s'équilibrent.

• Déséquilibre dynamique : Il s'agit d'une combinaison de déséquilibres statiques et de déséquilibres de couple. Deux masses ne sont pas à 180 degrés l'une de l'autre. La correction de ce type de déséquilibre nécessite un équilibrage multiplan, impliquant des mesures de phase et des ajustements des masses d'équilibrage en différents points du rotor.

Est-il facile de corriger un déséquilibre ?

Il est clair qu’identifier et corriger un déséquilibre peut s’avérer difficile sans le soutien adéquat.

De nos jours, de nombreux techniciens manquent de la formation approfondie nécessaire pour traiter les problèmes de déséquilibre rotationnel, et il a toujours été difficile d'obtenir des mesures précises sur le terrain. De plus, la complexité des machines modernes peut rendre l'identification et le diagnostic des défauts encore plus difficiles.

Sans outils de qualité, les pannes fréquentes des machines peuvent devenir le statu quo.

Équilibrage de terrain avec le VibXpert 3

Le VibXpert 3 offre une solution complète pour relever les défis d'équilibrage, apportant plusieurs avantages clés sur le terrain :

• Contraintes d'expertise réduites : Face à la pénurie d'experts dans le secteur, l'interface intuitive et les fonctionnalités automatisées du VibXpert 3 permettent aux techniciens moins expérimentés de réaliser un équilibrage précis en toute confiance. Par exemple, VibXpert 3 est fourni avec des modèles préchargés pour les types de machines courants afin d'accélérer la configuration et d'assurer la cohérence. Ces modèles incluent un grand nombre de machines répondant aux exigences d'équilibrage courantes, qui peuvent être modifiées pour s'adapter à votre application.

• Votre équipe travaillera plus rapidement et en toute sécurité : Le VibXpert 3 réduit également le temps nécessaire à un travail d'équilibrage ; avec lui, vous aurez besoin de moins de passages de coupe pour obtenir le bon équilibre, ce qui signifie moins déranger l'électricien, moins de déplacements dans les escaliers et un travail plus rapide.

  À cet effet, la configuration et les mesures avec le VibXpert 3 sont bien plus rapides que celles des équilibreurs traditionnels, qui obligent généralement les techniciens à enregistrer laborieusement les mesures en plusieurs points de la machine. La configuration du VibXpert 3 ne prend que quelques minutes et utilise six canaux synchrones pour fournir une vision à 360 degrés de l'état de la machine.

  Sa capacité de post-traitement est également extrêmement utile, car elle permet de stocker le signal brut du capteur. Ainsi, si vous configurez une tâche de manière incorrecte ou si vous faites une erreur en cours de route, vous pouvez appuyer sur le bouton « Retour » pour revenir en arrière. Autrement dit, cette fonctionnalité simple mais précieuse permet aux techniciens de revenir en arrière et de corriger les erreurs sans repartir de zéro, ce qui permet de gagner du temps et de réduire la frustration.

  Une meilleure efficacité se traduit également par une sécurité accrue pour votre équipe. Par exemple, lors de travaux sur de grands rotors ou des ventilateurs à cage d'écureuil, la réduction des réglages implique une exposition moindre aux dangers potentiels, comme le risque de démarrage intempestif de la roue du ventilateur. La réduction du nombre d'interactions directes des techniciens avec les machines diminue le risque d'accident.

• Il est conçu pour les environnements difficiles : Le VibXpert 3 est conçu pour résister aux environnements difficiles souvent rencontrés en milieu industriel. Sa conception robuste assure une durabilité optimale, même dans des conditions difficiles. Grâce à cette résilience, les équipes de maintenance peuvent compter sur le VibXpert 3 pour des performances constantes.

• Des rapports basés sur les données simplifiés : Si vous ne documentez pas, rien n'a eu lieu, n'est-ce pas ? La fonction de documentation et de rapport du VibXpert 3 facilite la conservation d'enregistrements détaillés de l'état des machines. Ces enregistrements peuvent être téléchargés ou envoyés par e-mail, et le VibXpert 3 se connecte à votre ordinateur via un câble USB-C. Les équipes de maintenance et de fiabilité peuvent ensuite utiliser ces rapports pour prendre des décisions fondées sur les données afin de prolonger la durée de vie des actifs et de réduire les coûts de maintenance. Globalement, le VibXpert 3 simplifie l'équilibrage des machines. Il fournit des diagnostics rapides et fiables sur le terrain, ce qui optimise l'efficacité des opérations de maintenance.

La emporter

Maintenir l’équilibre des machines rotatives ne devrait pas être un exercice d’équilibre comme c’est le cas aujourd’hui.

Le VibXpert 3 simplifie cette tâche complexe, la rendant simple et rapide pour les techniciens de tous niveaux. Grâce à ses fonctionnalités avancées et à sa conception robuste, vous et votre équipe pouvez travailler en toute confiance, sachant que vos machines fonctionneront parfaitement et efficacement.
