Alignement des couplages : informations essentielles pour les ingénieurs en fiabilité

Dans le paysage concurrentiel de la maintenance des machines industrielles, le rôle de l'alignement des arbres et des accouplements est souvent sous-estimé, mais crucial. Ce processus, essentiel dans des secteurs comme le pétrole et le gaz et la fabrication discrète, est la clé de voûte de l'efficacité et de la longévité des machines. Mais qu'est-ce que l'alignement des accouplements et pourquoi est-il un élément fondamental de la maintenance des machines ?

Qu'est-ce que l'alignement d'accouplement ?

L'alignement d'accouplement est un terme courant pour désigner le processus mécanique critique impliquant l'ajustement précis des axes des arbres interconnectés. Ce processus garantit un alignement précis des arbres, facilitant une transmission de puissance optimale et réduisant les contraintes mécaniques. Il s'agit essentiellement d'aligner les axes des arbres accouplés afin qu'ils forment une ligne colinéaire pendant le fonctionnement.

Cet alignement est plus qu'un simple réglage mécanique ; c'est une protection contre divers problèmes opérationnels. Un mauvais alignement des arbres peut entraîner une usure accrue, des vibrations excessives, des dommages aux roulements, des niveaux sonores élevés et même une défaillance de l'accouplement. Ces problèmes non seulement nuisent à l'efficacité des machines et augmentent la consommation d'énergie, mais réduisent également considérablement la durée de vie des équipements.

Dans les secteurs où les machines constituent l'épine dorsale des opérations, comme dans l'industrie manufacturière ou la production d'énergie, l'alignement des accouplements revêt une importance capitale. Un alignement de précision ne vise pas seulement à garantir un fonctionnement fluide ; il s'agit également de préserver l'intégrité et la fiabilité des actifs rotatifs critiques. Négliger cette tâche de maintenance cruciale peut avoir de graves conséquences, allant d'une baisse d'efficacité opérationnelle à des pannes catastrophiques des machines, pouvant avoir des conséquences considérables en termes de sécurité et de pertes financières.

Importance de l'alignement de l'accouplement

Un désalignement des accouplements passe souvent inaperçu, mais il s'agit d'une force très destructrice. Il peut provoquer des vibrations excessives, entraînant une fatigue des pièces mécaniques, une augmentation du niveau sonore et une consommation d'énergie accrue.

Les conséquences d'un alignement non respecté des accouplements peuvent aller de fréquents arrêts de maintenance à des pannes de machines catastrophiques. Pour les industries qui dépendent d'un fonctionnement continu et efficace des machines, garantir un alignement précis n'est pas seulement une tâche de maintenance : c'est une nécessité opérationnelle essentielle.

Comprendre l'alignement des arbres et des accouplements

L'alignement d'arbres et l'alignement d'accouplement, bien que souvent utilisés de manière interchangeable, se concentrent sur des aspects différents de l'alignement. L'alignement d'arbres concerne l'alignement des axes de rotation des arbres ; c'est le véritable objectif des machines accouplées. L'alignement d'accouplement, quant à lui, concerne le positionnement précis de l'accouplement reliant ces arbres.

Souvent, l'accouplement ne représente pas précisément l'axe de rotation. Supposons que seul l'accouplement soit aligné sur son autre moitié. Dans ce cas, tout décalage par rapport à l'axe de rotation entraîne un désalignement, pourtant crucial pour le fonctionnement harmonieux des machines, garantissant une contrainte minimale sur les composants mécaniques et une transmission de puissance optimale. Pour les novices, le terme « alignement d'accouplement » est encore souvent utilisé pour décrire tout alignement.

Différentes méthodes d'alignement des accouplements

Historiquement, les ingénieurs utilisaient des outils rudimentaires comme des règles, des comparateurs et des jauges d'épaisseur pour l'alignement. Ces méthodes, bien que fondamentales, manquaient de précision et étaient chronophages. L'avènement de l'alignement par couplage laser a marqué une avancée significative dans ce domaine. Il a permis une précision inégalée, un alignement correct de l'axe de rotation, une réduction du temps d'alignement et une réduction des erreurs humaines. Cette technologie a révolutionné le secteur, notamment dans les secteurs où la précision est un impératif.

Procédure d'alignement de l'accouplement étape par étape

Une procédure d’alignement complète implique plusieurs étapes critiques :

1. Préparation: Inspectez et nettoyez la zone d'accouplement et les surfaces de montage des machines.
2. Pré-alignement:Utilisez une inspection visuelle ou des outils de base pour réaliser un alignement préliminaire.
3. Spécifier l'alignement:Utilisez des outils avancés tels que des aligneurs laser pour obtenir un alignement précis.
4. Vérification:Effectuez des contrôles post-alignement pour vous assurer que l'alignement est dans la tolérance spécifiée.

Chaque étape, réalisée avec une attention méticuleuse aux détails, assure la longévité et l’efficacité des machines.

Tolérance d'alignement des accouplements : ce que vous devez savoir

Les tolérances d'alignement ne sont pas universelles ; elles varient selon le type de machine, le type d'accouplement et les exigences opérationnelles telles que la vitesse de rotation. Il est essentiel de comprendre et de respecter ces tolérances. Leur dépassement peut entraîner une augmentation des contraintes mécaniques et des inefficacités opérationnelles. C'est pourquoi les ingénieurs doivent se familiariser avec les normes de tolérance spécifiques à leurs machines et à leur secteur d'activité.

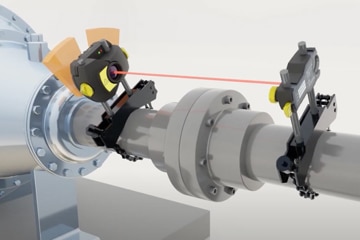

Alignement d'arbres au laser : un aperçu

L'alignement d'arbres au laser utilise un faisceau laser et un capteur pour un alignement extrêmement précis et efficace. Cette méthode est particulièrement avantageuse pour les alignements complexes, où les méthodes traditionnelles sont inefficaces. La précision de l'alignement laser minimise le risque de réalignement, permettant ainsi des économies de temps et de ressources à long terme.

Meilleures pratiques en matière de techniques d'alignement de couplage

L'adoption de bonnes pratiques d'alignement des accouplements est essentielle au maintien de la santé des machines. Parmi celles-ci :

• Former et développer régulièrement les compétences du personnel de maintenance.
• Adopter les dernières technologies d'alignement.
• Mettre l’accent sur les programmes d’entretien de routine et la tenue de registres.
• Maintenir la conformité aux normes de l’industrie et aux recommandations des fabricants.

La mise en œuvre de ces pratiques garantit que les machines fonctionnent à leur efficacité maximale, réduisant ainsi les temps d’arrêt imprévus et prolongeant la durée de vie des équipements.

Sujets avancés en alignement de couplage

En approfondissant, les ingénieurs en fiabilité doivent connaître certains aspects avancés de l'alignement des accouplements. Parmi ceux-ci figurent la dilatation thermique des composants des machines, les conditions de pied bancal et l'utilisation de cales de précision prédécoupées pour la correction de l'alignement. La compréhension de ces concepts avancés peut améliorer considérablement l'efficacité des procédures d'alignement.

L'alignement efficace des accouplements est un élément essentiel de la maintenance des machines, impactant l'efficacité opérationnelle, la sécurité et les coûts. Avec une approche, des connaissances et des outils adaptés, tels que ceux proposés par Pruftechnik, les ingénieurs de maintenance et de fiabilité peuvent garantir des performances optimales des machines.
