Comment aligner les extrudeuses de film avant d'installer une vis d'extrudeuse
By Spencer Thomas
L'installation correcte d'une vis d'extrudeuse nécessite un alignement parfait du corps de l'extrudeuse et de l'arbre de la boîte de vitesses. Suivez ces instructions pour détecter et corriger tout désalignement et créer un axe commun entre le corps de l'extrudeuse et l'arbre de la boîte de vitesses.
La figure 1 montre une extrudeuse de film préparée pour la mesure initiale à l'aide du ROTALIGN Ultra, de son progiciel de mesure d'alésage et de son progiciel matériel CENTRALIGN Ultra.
Le processus de mesure suppose que le centre de l'extrémité du barillet la plus proche du réducteur coïncide avec l'axe de l'arbre du réducteur. Cette hypothèse est justifiée par l'ajustement serré entre ces deux composants et par la géométrie de repérage qui assure un accouplement correct entre eux.
L'alignement de la boîte de vitesses sur le barillet nécessite de déterminer si le centre de l'extrémité du barillet la plus éloignée de la boîte de vitesses coïncide avec l'axe de l'arbre.
Figure 1: Extrudeuse de film configurée pour la mesure initiale à l'aide du ROTALIGN Ultra.
Déterminer le désalignement de l'extrudeuse de film
Pour déterminer le décalage entre le centre du barillet et l'axe du réducteur, montez un laser sur l'arbre, comme illustré à la figure 2. Montez le capteur à l'extrémité opposée du barillet à l'aide du support de pointeur. Ce support permet de faire pivoter le capteur tout en prenant des mesures radiales depuis la surface intérieure du barillet.
Pour déterminer le désalignement, faites pivoter le laser et le capteur sur plusieurs positions d'horloge correspondantes. Après avoir collecté toutes ces mesures, le ROTALIGN Ultra détermine le décalage vertical et horizontal du point central d'extrémité du canon par rapport à l'axe de l'arbre.

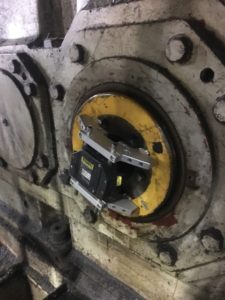

Figure 2: Extrudeuse de film configurée pour la mesure initiale à l'aide du ROTALIGN Ultra.
Déplacer la boîte de vitesses vers sa position d'alignement appropriée
L'utilisateur peut maintenant déplacer le réducteur jusqu'à sa position d'alignement correcte par rapport à la position du canon, comme illustré à la figure 3. Pourquoi déplacer le réducteur plutôt que l'extrémité du canon ? De petits ajustements au réducteur entraînent d'importants décalages à l'extrémité du canon. Déplacer l'extrémité du canon plutôt que le réducteur risque d'altérer la rectitude du canon, nécessitant un mouvement plus important.
Utilisez la fonction Live Move du ROTATLIGN Ultra pour surveiller les mouvements de la boîte de vitesses. Ajustez l'alignement en temps réel et effectuez les ajustements nécessaires.
Photo 3:Déplacer la boîte de vitesses vers sa position d'alignement finale.
Alignement de la boîte de vitesses sur le barillet
Déplacer le réducteur pour l'aligner correctement sur le barillet modifie l'alignement des moteurs. Procédez à l'alignement de ces moteurs sur la nouvelle position du réducteur.
Utilisez ROTALIGN pour mesurer le désalignement et caler la pièce en fonction de l'affichage afin de corriger le décalage vertical. Les mécaniciens peuvent également utiliser la fonction « Live Move » pour ajuster les décalages horizontaux et verticaux en temps réel.
Il est conseillé d'utiliser le ROTALIGN pour vérifier la présence d'un pied bancal. Si détecté, corrigez-le conformément aux mesures du ROTALIGN. Une fois tous les réglages effectués, effectuez une nouvelle série de mesures pour vérifier l'alignement final de la machine.
Photo 4: Mesures finales et alignement.
Installation finale de la boîte de vitesses et de la vis d'extrudeuse
À ce stade, le réducteur doit être correctement aligné avec le cylindre, les moteurs maître et esclave étant alignés de manière à ce que leurs arbres soient sur le même axe. Tout est prêt pour l'installation de la vis de l'extrudeuse. Une fois l'alignement précis terminé, l'utilisateur peut facilement insérer la vis dans le cylindre et l'accoupler à l'arbre.
See www.pruftechnik.com pour plus de détails sur l'application d'alignement.
