sensALIGN : la sauce secrète des systèmes d'alignement d'arbres laser PRUFTECHNIK

Un roulement usé peut avoir de nombreuses causes. Mais, dans la plupart des cas, le problème provient d'un mauvais alignement. La forte résilience de l'arbre rotatif peut endommager le roulement, ce qui affecte vos machines et entraîne des pertes de productivité.

PRUFTECHNIK, inventeur des solutions d'alignement d'arbres au laser, est capable de détecter le problème sous-jacent. Désormais filiale de Fluke Reliability, PRUFTECHNIK diagnostique les défauts d'alignement depuis plus de 35 ans.

Dans cet article de blog, nous mettons en lumière l’une de ses dernières innovations — et une fonctionnalité clé de ses outils ROTALIGN et OPTALIGN, leaders du secteur.

sensALIGN est une technologie de mesure laser et capteur unique qui fait la différence dans l'alignement d'arbres de précision. Elle est disponible avec les modèles ROTALIGN touch et OPTALIGN touch.

Les pratiques de mesure passées sont désormais obsolètes

Voyons comment les conditions d'alignement des machines rotatives étaient analysées autrefois. La mesure à la règle et au comparateur était la norme. Aujourd'hui encore, certains spécialistes font confiance à cette technologie ancestrale.

Il n’est pas incorrect d’utiliser une règle et un comparateur à cadran, mais cela prend du temps et nécessite un personnel méticuleux et compétent pour obtenir des résultats de mesure précis.

Pour mesurer avec précision l'angularité d'une machine mal alignée, il faut effectuer au moins deux mesures sur un comparateur. Il est essentiel de mesurer la distance entre le premier et le second point de mesure. Plus la distance est grande, plus la mesure est précise.

Pour mesurer le décalage, répétez la mesure à une position d'horloge différente de vos deux premiers points de mesure. Comme vous pouvez le constater, cette tâche est chronophage et réservée aux spécialistes.

PRUFTECHNIK a rendu tout cela superflu avec la technologie laser et de capteur sensALIGN.

Combiner deux mesures en une seule

Comme nous venons de le souligner, la mesure de l'angularité et du décalage nécessite toujours au moins deux mesures. La technologie sensALIGN effectue tout cela en une seule mesure.

Le faisceau laser unique est dirigé vers le centre du capteur, où il est focalisé et minimisé par une lentille optique. Un miroir semi-perméable divise le faisceau laser en deux, déviant l'un vers le détecteur avant et l'autre vers le détecteur arrière.

Cette technologie unique garantit que la distance entre le premier et le deuxième point de mesure sera toujours identique et exacte. Le détecteur avant correspond au premier point de mesure du comparateur, tandis que le détecteur arrière correspond au deuxième point de mesure du comparateur.

Sur cette base, la distance entre le laser et le capteur peut être réglée soit à zéro millimètre, soit jusqu'à 10 mètres.

La technologie haute performance garantit précision et répétabilité.

Voyons maintenant la précision des détecteurs sensALIGN de ​​PRUFTECHNIK. La résolution de chaque détecteur est de 0.001 millimètre, soit 1 micromètre.

Et comme les zones du détecteur sont données sur les axes x et y, sensALIGN peut mesurer l'angularité et le décalage de l'arbre en une seule rotation de l'arbre.

Fonctionnalités Live Move et Live Trend

De plus, la fonction Live Move, qui permet d'aligner l'arbre de la machine avec les têtes laser et de capteur montées pour contrôler directement le processus d'alignement, peut être démarrée et terminée dans n'importe quelle position.

Une autre fonctionnalité exclusive à PRUFTECHNIK est la fonction Live Trend, basée sur les zones de détection divisées en x et en y. La technologie laser et capteur sensALIGN permet d'enregistrer la croissance thermique de la machine pendant son fonctionnement.

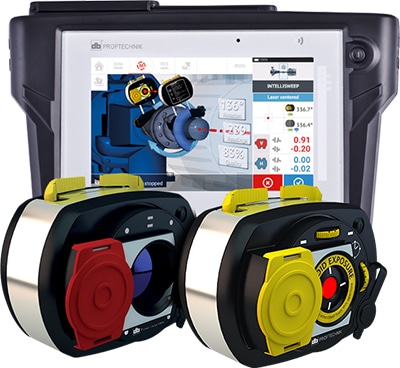

ROTALIGN touch est équipé des têtes laser et de capteur hautes performances sensALIGN 7, y compris toutes les fonctionnalités d'alignement d'arbres intelligent de PRUFTECHNIK telles que la mesure multi-accouplement avancée et le déplacement en direct jusqu'à 6 accouplements d'arbres à la fois.

OPTALIGN touch est équipé de la puissante technologie laser et de capteurs sensALIGN 5. Cet appareil d'alignement est un outil indispensable pour tout atelier de maintenance.

OPTALIGN peut être facilement mis à niveau avec une unité laser et capteur sensALIGN 7 pour un accès complet aux fonctionnalités d'alignement intelligent de PRUFTECHNIK, y compris l'alignement des machines verticales et les fonctionnalités d'arbre à cardan étendu.

Pour des visuels sur le fonctionnement de sensALIGN, s'il vous plaît regardez cette vidéo PRUFTECHNIK.

En savoir plus sur ROTALIGN tactile et OPTALIGN touch sur PRUFTECHNIK.com.
