Le staffe universali con montaggio magnetico rapido

• Configurazione immediata
• Si adatta a qualsiasi superficie ferromagnetica
• Estremamente stabile ma facile da regolare

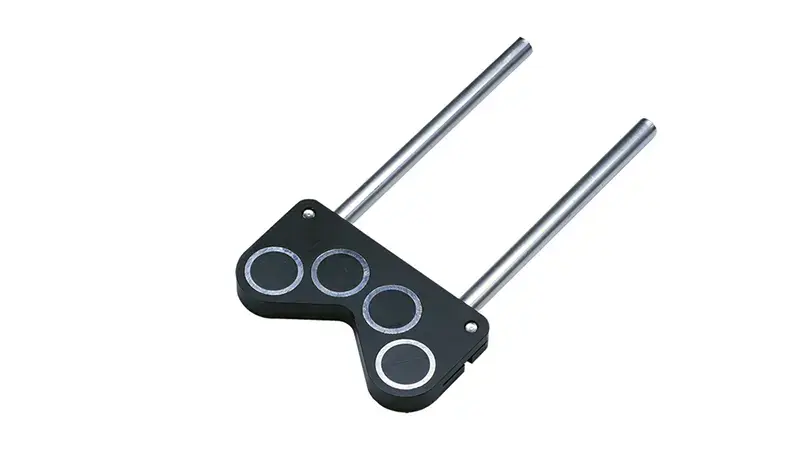

Questo tipo di staffa è uno degli accessori più comunemente acquistati. Montaggio immediato su qualsiasi superficie ferromagnetica: basta posizionare le staffe magnetiche compatte sulle flange di accoppiamento o sulle facce dell'albero e il gioco è fatto!

Quattro potenti magneti mantengono saldamente in posizione i sensori per la misurazione, anche su flange di accoppiamento strette, consentendo tuttavia una regolazione estremamente semplice e flessibile.

Può essere utilizzato anche su giunti di grande diametro se posizionato perpendicolarmente all'albero.

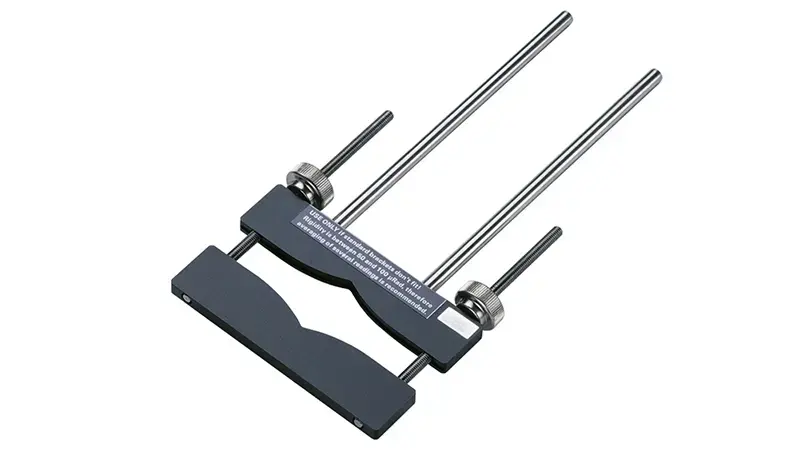

Le staffe universali con montaggio magnetico rapido

• Si adatta tra giunto e alloggiamento macchina
• Si monta in soli 8 mm / 5/16“ di spazio
• Il design con dado scorrevole si monta rapidamente
• Adatto a diametri fino a 160 mm / 6 5/16“

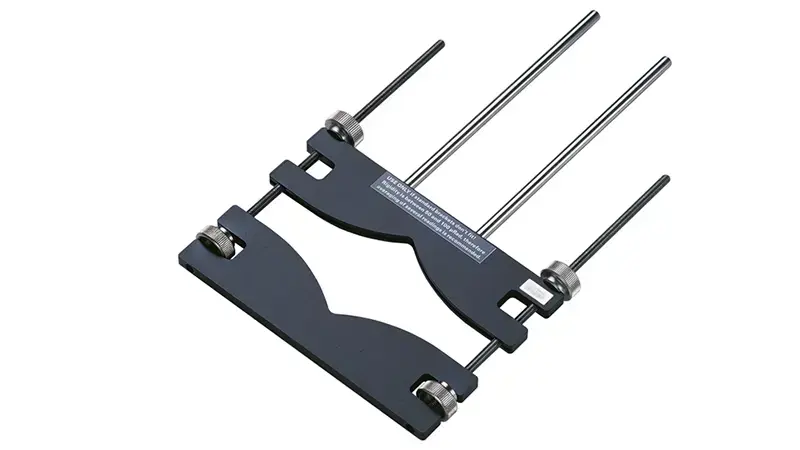

Con uno spessore di soli 8 mm (5/16"), questa staffa offre una soluzione ideale per gli spazi ristretti occasionali tra giunto e alloggiamento della macchina.

La custodia include un set completo per entrambi i lati dell'albero o del giunto, comprese varie barre filettate e dadi scorrevoli a montaggio rapido. Per alberi di diametro fino a 160 mm / 6 5/16″.

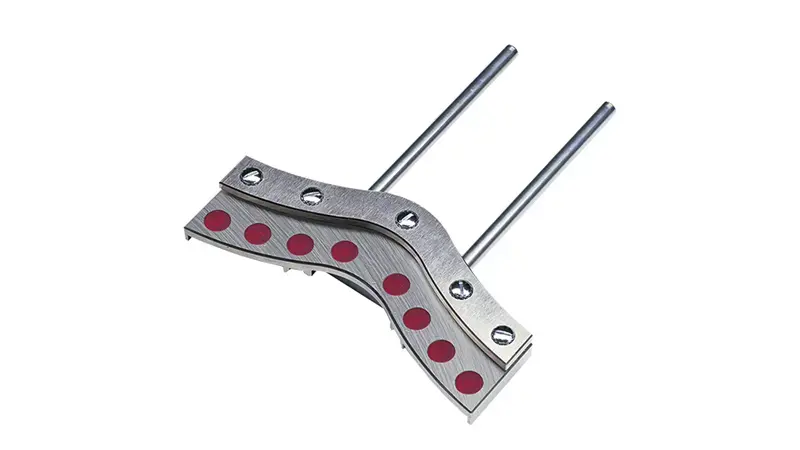

Staffe per alberi non rotanti

Una soluzione di bracketing versatile:

• Scivola attorno alla flangia di accoppiamento o all'estremità dell'albero
• Per diametri da 80 mm / 3 1/8“ e superiori
• Per diametri da 80 mm / 3 1/8“ e superiori
• Per diametri da 80 mm / 3 1/8“ e superiori
• Può essere utilizzato sia su superfici verticali che orizzontali piane e curve

Questa staffa consente la misurazione dell'allineamento dell'albero quando uno o entrambi gli alberi non possono essere ruotati. Posizionare la staffa magnetica scorrevole sul retro dell'accoppiamento o sull'angolo anteriore dell'albero non accoppiato e farla scorrere da una posizione di misurazione all'altra. Adatta per diametri di albero/accoppiamento da circa 80 mm (3 1/8") e oltre.

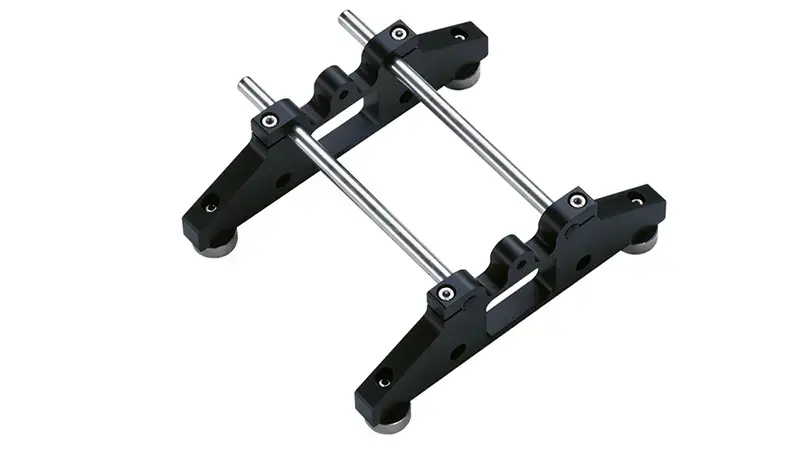

Staffe magnetiche per giunti di grandi dimensioni

• Adatto per giunti molto grandi con grandi fori per bulloni
• Non è richiesto alcun gioco radiale
• Si adatta a qualsiasi superficie ferromagnetica
• Estremamente stabile, ma facile da regolare
• Può essere utilizzato per applicazioni su alberi, fori e Live Trend

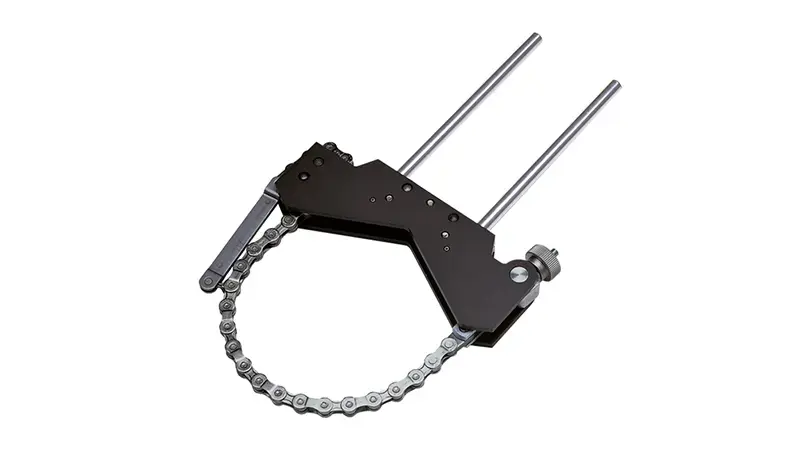

Questa staffa può sostituire la staffa compatta a catena per grandi giunti con grandi fori per bulloni. Sono davvero utili quando il gioco radiale attorno al bordo del giunto è limitato. Questa staffa consente di dirigere il raggio laser attraverso un foro per bulloni del giunto con il laser e il sensore montati sotto il bordo.

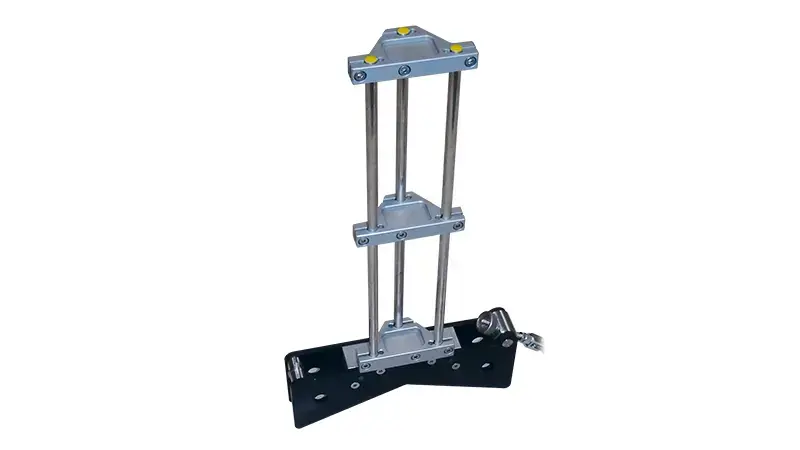

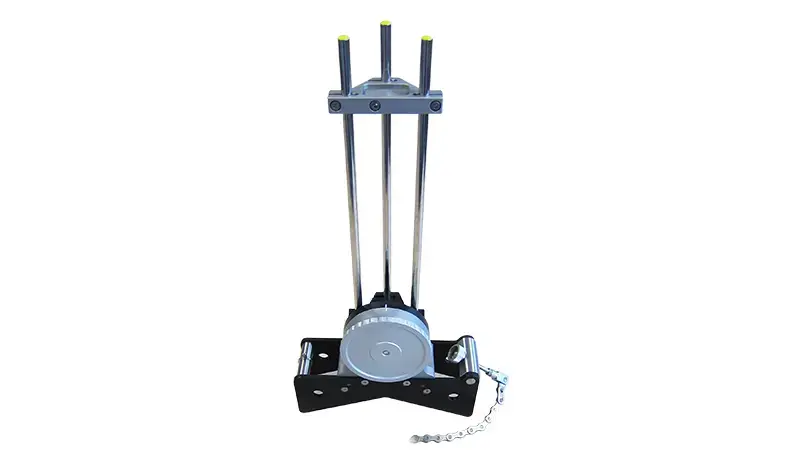

Montaggio universale per un allineamento rapido e semplice dell'albero cardanico

Gli speciali supporti cardanici con braccio rotante consentono l'allineamento dell'albero cardanico senza smontarlo.

• Impostazione rapida della misurazione
• Non è necessario rimuovere l'albero
• Adatto a diametri dell'albero da circa 50 mm a 500 mm / 2″ a 20″

Esistono due configurazioni di staffa:

• ALI 2.451 adatto per angolo di rotazione limitato
• ALI 2.461 adatto per angolo di rotazione 180°
