ShaftAlign Touch

SHAFTALIGN tattile

Allineamento adattivo dell'albero per lavori standard

OptAlign Touch

Tocco OPTALIGN

Adattabilità nell'allineamento laser degli alberi.

Tocco ROTALIGN

Lo strumento di allineamento dell'albero laser più adattabile

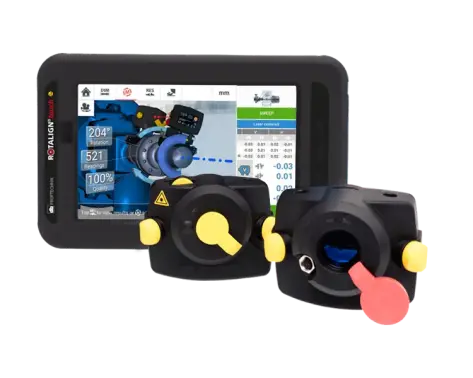

ROTALIGN Touch EX

L'unico sistema di allineamento laser adattivo per aree EX

Applicazioni

ShaftAlign Touch

Allineamento fondamentale dell'albero

Macchine standard orizzontali, turbine eoliche, alberi di trasmissione nelle navi, macchine montate verticalmente con giunto Short-Flex

Macchinari turbo (più critici e a velocità più elevata), 3 treni di macchine, cuscinetti a manicotto / cuscinetti in metallo bianco

OptAlign Touch

Allineamento del nucleo

Macchinari turbo (più critici e a velocità più elevata), 6 treni di macchine, cuscinetti a manicotto / cuscinetti in metallo bianco

Turbine a gas, alberi cardanici, 6 treni di macchine, albero disaccoppiato

Qualsiasi tipo di macchina verticale: giunto distanziatore verticale, riduttore angolare verticale

RotAlign Touch

Configurazioni di macchine complesse

Qualsiasi tipo di macchina verticale: giunto distanziatore verticale, riduttore angolare verticale

Alberi cardanici (senza rimozione dell'albero)

Grandi macchine con giunti multipli, torri di raffreddamento, turbine a vapore, tiranti di tubi, 14 treni di macchine

RotAlign Touch EX

Allineamento in ambienti pericolosi o a rischio. Certificato ATEX/IECEX Zona 1.

Allineamento del treno di macchine

ShaftAlign Touch

Fino a 3 macchine

OptAlign Touch

Fino a 6 macchine

RotAlign Touch

Fino a 14 macchine

RotAlign Touch EX

Fino a 6 macchine

Caratteristiche standard (incluse)

ShaftAlign Touch

Spostamento in diretta H o V

Piede morbido

Orologio attivo a 8 punti

Piedi statici e piedi multipli

Fattore di qualità e SD

OptAlign Touch

Spostamento in diretta H o V

Piede morbido

Orologio attivo a 8 punti

Piedi statici e piedi multipli

Fattore di qualità e SD

Accoppiamento spaziatore

Obiettivi di crescita e accoppiamento termico

Allineamento verticale

Spazzata continua e multipunto

3 Treno Macchina

Post-elaborazione tramite punti di modifica

RotAlign Touch

Spostamento in diretta H o V

Piede morbido

Orologio attivo a 8 punti

Piedi statici e piedi multipli

Fattore di qualità e SD

Accoppiamento spaziatore

Obiettivi di crescita e accoppiamento termico

Allineamento verticale

Albero cardanico

Spazzata continua e multipunto

Diagnosi del piede zoppo

Fino a 6 treni di macchine

Modalità Pass

Simulatore di movimento

Verticale Avanzato

Post-elaborazione tramite punti di modifica

RotAlign Touch EX

Spostamento in diretta H o V

Piede morbido

Orologio attivo a 8 punti

Piedi statici e piedi multipli

Fattore di qualità e SD

Accoppiamento spaziatore

Obiettivi di crescita e accoppiamento termico

Allineamento verticale

Albero cardanico

Spazzata continua e multipunto

Diagnosi del piede zoppo

Fino a 6 treni di macchine

Modalità Pass

Simulatore di movimento

Verticale Avanzato

Post-elaborazione tramite punti di modifica

Funzionalità avanzate (opzionali)

ShaftAlign Touch

Accoppiamento spaziatore

Obiettivi di crescita e accoppiamento termico

Allineamento verticale

OptAlign Touch

Fino a 6 treni di macchine

Modalità Pass

Albero cardanico

RotAlign Touch

Albero cardanico in situ

Modalità Intelli e vibrazione

RotAlign Touch EX



Funzionalità avanzate (opzionali)

ShaftAlign Touch

Spazzata continua e multipunto

3 Treno Macchina

Post-elaborazione tramite punti di modifica

OptAlign Touch

Simulatore di movimento

Verticale Avanzato

Diagnosi del piede zoppo

RotAlign Touch

14 Treno Macchina

Multi-accoppiamento

Tendenza in tempo reale

RotAlign Touch EX

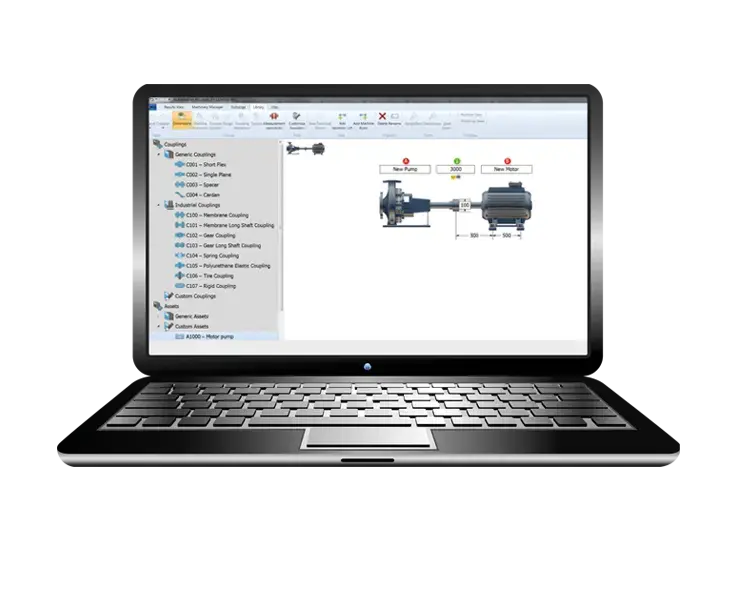

ALIGNMENT RELIABILITY CENTER 4.0

Gestisci e analizza i dati di allineamento dei tuoi macchinari come un esperto

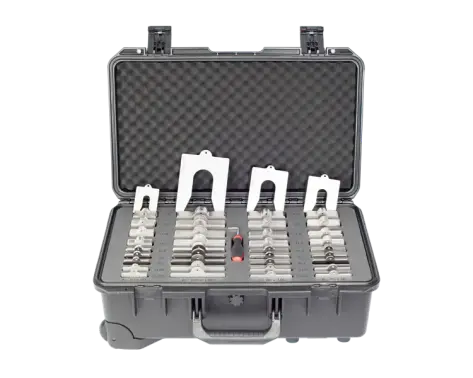

Spessori in acciaio inossidabile

I set di spessori pretagliati in acciaio inossidabile velocizzano l'allineamento della macchina

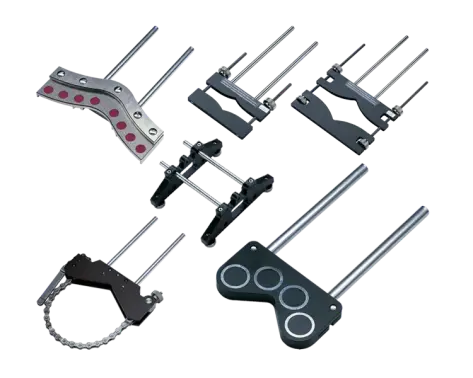

Staffe

Supporti per sensori solidi e versatili

Prodotto fuori produzione Anno di cessazione delle vendite Sostituzione del prodotto
ALIGNEO EX 2016 ROTALIGN tocco EX
OPTALIGN smart EX 2017 ROTALIGN tocco EX
OPTALIGN smart RS5 2019 Tocco OPTALIGN
ROTALIGN smart RS5 EX 2020 ROTALIGN tocco EX
ROTALIGN Ultra iS 2019 Tocco ROTALIGN
SHAFTALIGN 2020 SHAFTALIGN tattile
tab@lign 2020 SHAFTALIGN tattile
Logo della ThyssenKrupp

Accesso rapido a risorse utili

servizio_img
Servizi

Hai bisogno di un esperto? I nostri tecnici dell'assistenza sono altamente qualificati per risolvere i problemi e ottimizzare le tue macchine.

Riparazione e calibrazione_img
Riparazione e calibrazione

La calibrazione è necessaria? Inviaci il tuo dispositivo e te lo restituiremo completamente calibrato, controllato e aggiornato.

formazione_img
Trova una formazione

Impara dagli esperti e accresci le tue competenze di manutenzione: trova una formazione nella tua zona.

Guarda i nostri video_img
Guarda i nostri video

Scopri i nostri prodotti e servizi e impara guardando i nostri video applicativi.

Industrie_img
Industrie

Scopri come aiutiamo i produttori di numerosi settori a migliorare le prestazioni dei loro asset.

Manutenzione_Know_How_img
Know-how di manutenzione

Scopri le storie di successo e i casi di studio dei nostri ingegneri sul campo.

Domande frequenti sugli strumenti di allineamento laser

Uno strumento di allineamento laser è un dispositivo che aiuta a identificare e correggere il disallineamento degli alberi. L'allineamento laser è il modo più rapido ed efficace per ottenere l'allineamento degli alberi tra i componenti. Può essere utilizzato per allineare motori, alberi, riduttori, ventilatori e altri componenti che utilizzano gli alberi per trasferire potenza meccanica.

L'allineamento laser è molto più accurato rispetto ai metodi tradizionali che utilizzano righelli e comparatori. I laser forniscono informazioni precise e coerenti, indipendentemente da chi esegue il test. Anche i tecnici con poca esperienza in materia di allineamento possono utilizzare strumenti di allineamento laser.

Gli strumenti di allineamento laser sono anche più rapidi da installare rispetto ai metodi tradizionali. Ciò significa che i tecnici impiegano meno tempo per misurare e correggere eventuali problemi di allineamento, con conseguente riduzione dei tempi di fermo.

Altri vantaggi dell'allineamento degli alberi includono la riduzione dei costi di manutenzione, il miglioramento delle prestazioni degli asset e la maggiore durata delle attrezzature. Un corretto allineamento riduce i costi di manutenzione e sostituzione delle attrezzature, migliorando al contempo l'efficienza complessiva dell'impianto. Migliora inoltre la sicurezza dei lavoratori, riducendo problemi come perdite di carburante e olio.

Gli strumenti di allineamento laser funzionano emettendo un raggio laser su un componente di una macchina, come un albero rotante, per misurarne l'allineamento. I dati vengono quindi inviati in modalità wireless a una dashboard utente, dove gli utenti ricevono feedback in tempo reale mentre apportano le regolazioni.

Poiché questi strumenti sono intuitivi e facili da usare, gli utenti di tutti i livelli di esperienza possono utilizzare gli strumenti di allineamento laser per diagnosticare e risolvere i problemi di allineamento. Alcuni strumenti di allineamento laser possono anche filtrare automaticamente i dati imprecisi causati da gioco di accoppiamento e vibrazioni ambientali, consentendo un allineamento perfetto anche in circostanze non ideali.

Gli strumenti di allineamento laser possono essere utilizzati per:

  • Allineamento orizzontale
  • Allineamento verticale
  • Allineamento del treno di macchine
  • piede zoppo
  • Crescita termica

  1. Assicurarsi che la macchina sia spenta e che l'area sia libera da detriti per garantire un ambiente di lavoro sicuro.
  2. Fissare le staffe di montaggio per il laser e l'unità di rilevamento su entrambi i lati del giunto, sugli alberi o sui mozzi del giunto solido. Assicurarsi che entrambe le staffe siano nella stessa posizione di rotazione.
  3. Montare il trasmettitore laser e l'unità di rilevamento. Se necessario, allentare le staffe di montaggio per apportare piccole regolazioni e allineare visivamente le unità trasmettitore e rilevatore.
  4. Assicurarsi che i pali di supporto siano sufficientemente lunghi da consentire al laser di superare completamente l'accoppiamento e raggiungere l'unità di rilevamento. Entrambe le unità devono essere posizionate il più in basso possibile, ma al tempo stesso sufficientemente alte da superare l'accoppiamento.
  5. Inserire le dimensioni e le tolleranze della macchina come richiesto dallo strumento di allineamento laser.
  6. Accendere il laser. Se non tocca l'unità di rilevamento, regolare il raggio laser finché non entra in contatto.
  7. Effettuare le misurazioni iniziali. Anche gli strumenti di allineamento laser più avanzati sono in grado di effettuare letture multiple durante la rotazione degli alberi. Se si utilizza uno strumento di allineamento laser con funzionalità di scansione, continuare a effettuare misurazioni durante la rotazione degli alberi per ottenere maggiori informazioni sul disallineamento e su come correggerlo.
  8. Utilizzare le informazioni fornite dallo strumento di allineamento laser per apportare modifiche ai macchinari e ripetere le misurazioni fino a ottenere un allineamento entro le tolleranze.

Ci sono alcuni aspetti chiave da considerare nella scelta dello strumento di allineamento laser più adatto alla tua struttura. Ecco alcune caratteristiche chiave da considerare nella scelta:

Laser doppio vs laser singolo:

Gli strumenti di allineamento laser per alberi possono utilizzare un laser singolo o doppio. Allineare entrambi i laser in un sistema a doppio laser può essere complicato, soprattutto su lunghe distanze di misurazione. Il sistema a doppio laser è anche più difficile da utilizzare per misurazioni ripetute e aumenta il rischio di errori da parte dell'utente e la necessità di ripetere le misurazioni.

Un sistema laser singolo è più facile da usare e richiede meno tempo per la configurazione iniziale. È più facile ripetere le misurazioni e fornisce informazioni precise, oltre a consentire all'utente di correggere la maggior parte dei disallineamenti degli alberi.

Facilità d'uso:

Oltre a dover scegliere tra il sistema laser singolo, più semplice da usare, e i sistemi a doppio laser, più complessi, ci sono altre caratteristiche da tenere a mente. Scegliere uno strumento di allineamento laser dotato di un display chiaro, un'interfaccia utente intuitiva e un software intuitivo può consentire anche ai tecnici meno esperti di eseguire allineamenti anche senza una formazione approfondita in materia.

Software di allineamento intelligente:

Alcuni strumenti di allineamento laser sono dotati di un software in grado di filtrare le misurazioni che potrebbero influenzare le letture di allineamento, come le vibrazioni. Questo software rende l'allineamento più rapido e semplice nelle applicazioni in cui queste misurazioni errate potrebbero influire sul risultato delle misurazioni laser.

Connettività mobile:

Per i team che lavorano in diverse strutture o hanno più sedi esterne, la connettività è una caratteristica fondamentale. Grazie a essa, i tecnici possono caricare le letture e le informazioni di allineamento sul cloud tramite Wi-Fi, Bluetooth o una rete interna, consentendo una facile documentazione delle letture e delle correzioni di allineamento. I tecnici possono anche risolvere i problemi insieme, in tempo reale, in diverse sedi, in modo che i membri del team più esperti possano facilmente fornire feedback o assistenza quando necessario.

Velocità ed efficienza:

Uno strumento di allineamento laser di qualità può fornire letture e feedback rapidi. Strumenti più avanzati possono effettuare centinaia di letture durante una singola rotazione degli alberi, eliminando la necessità di ruotare lentamente gli alberi e arrestare la rotazione per ogni lettura. Ciò fornisce un feedback immediato e riduce i tempi di fermo, abbreviando il processo di allineamento.
