Servizi di allineamento dei rulli ParAlign dagli innovatori dell'allineamento inerziale.
ParAlign è un metodo di misurazione non ottico esclusivo che sfrutta la tecnologia inerziale, progettato per misurare il parallelismo dei rulli negli impianti di produzione nei settori della carta, della stampa, della conversione, dell'acciaio e nei processi di movimentazione delle bobine/trasferimento da bobina a bobina.
Il disallineamento nei macchinari di laminazione può portare a spreco di materiale, prodotti incoerenti o di bassa qualità e usura eccessiva dei macchinari. I rulli correttamente allineati hanno prestazioni migliori, creano prodotti più coerenti e riducono l'usura dei macchinari.
I giroscopi laser a tre anelli consentono al ParAlign di effettuare misurazioni nello spazio tridimensionale (rollio, beccheggio e imbardata). Non è richiesta alcuna linea di vista, il che crea risultati coerenti e riproducibili.
Perché scegliere il servizio ParAlign?
FAST
Metodo di misurazione più veloce disponibile: misura fino a 100 rotoli al giorno
COMPLESSIVO
Può allineare i rotoli e le strutture circostanti, anche in aree difficili da raggiungere
ACCURATE
Risoluzione: 4 μm/m (0.05mils/ft)
EFFICIENTE
Migliora la qualità del prodotto e riduce gli sprechi
VISIONARIO
Non è richiesta alcuna linea di vista
FONDAMENTALE
Nessuna linea di base richiesta
Tipi di servizi
Il team di Pruftechnik Services offre due tipi di allineamento dei rulli utilizzando la tecnologia giroscopica ParAlign:
il servizio ParAlign e il servizio Peak RGA.

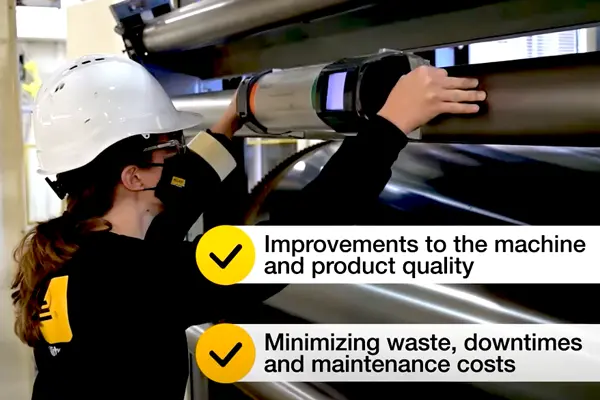

Il servizio ParAlign viene eseguito con il solo ParAlign. Quando si esegue il servizio, il dispositivo viene posizionato su un rullo e ruotato di almeno 20 gradi attorno alla circonferenza del rullo. Il ParAlign può essere posizionato ovunque lungo la circonferenza del rullo, purché vi sia abbastanza spazio per completare una misurazione corretta utilizzando il metodo SWEEP. Questa flessibilità consente di misurare i rulli sulla parte superiore, inferiore o laterale, a seconda di quale sia più accessibile. La misurazione richiede circa 30 secondi e i risultati vengono trasmessi istantaneamente in modalità wireless a un laptop.
Il servizio Peak Roll and Geometrical Alignment (RGA) è una soluzione di allineamento totale che combina ParAlign con laser tracker per allineare i rulli e le strutture circostanti nel più breve tempo possibile, producendo al contempo risultati accurati e report visivi immediati. Nessun altro metodo di allineamento dei rulli combina la tecnologia giroscopica e laser tracker.
Domande frequenti
Download
Peak RGA | Il più veloce e affidabile Roll and Geometric - Italiano
brochure
Cosa dicono i nostri clienti?
"La differenza nella qualità delle parti calandrate è stata evidente immediatamente all'avvio della produzione, una volta completato il lavoro, e il ritorno sull'investimento si è già ripagato risparmiando materiale di scarto... La velocità e la precisione del loro servizio sono ineguagliabili."
Cody Ozanich, Ingegnere meccanico seniorInteressato?
Scopri di più…

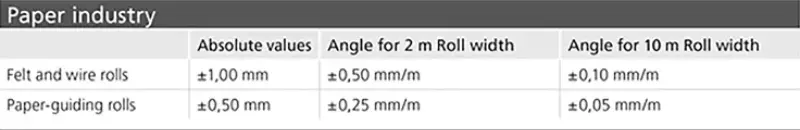

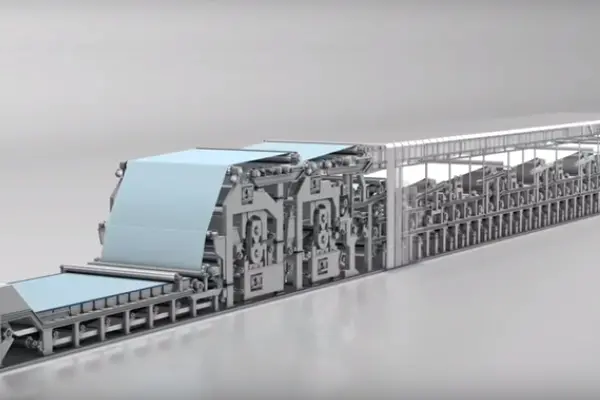

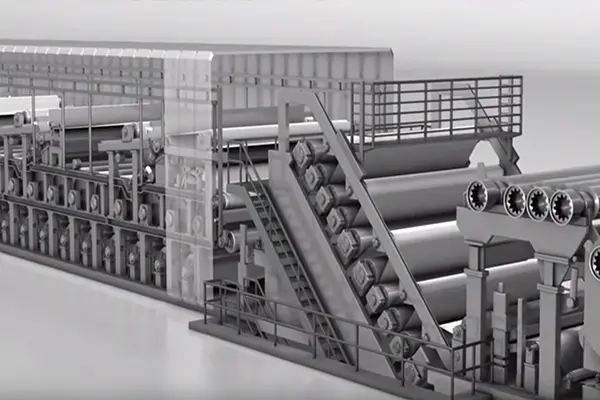

PARALIGN aumenta la disponibilità delle macchine e la qualità del prodotto
- Prolunga la durata di vita di fili, feltri e coperture dei rulli
- Diminuire pieghe e grinze
- Garantire un profilo di umidità uniforme
- Prolunga la durata dei tessuti e delle coperture dei rotoli
- Diminuire le pieghe
- Garantire un profilo di spessore uniforme
- Prolungare la durata di vita dei cuscinetti e dei rulli
- Ridurre le pieghe e le rotture della carta
- Riduci gli sprechi
- Assicurare un avvolgimento uniforme

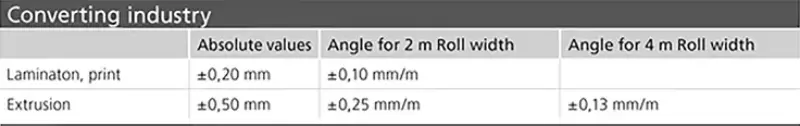

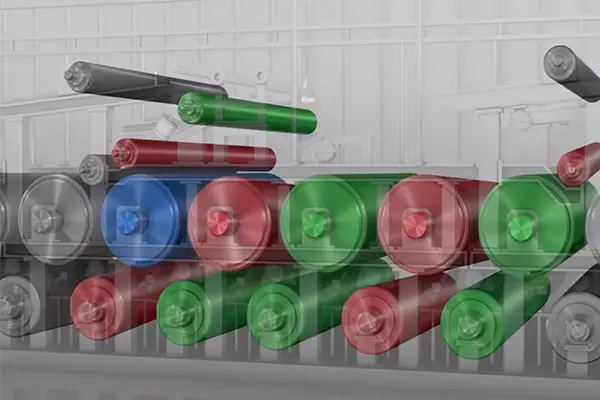

PARALIGN aiuta a prevenire le pieghe del web, le grinze e i cosiddetti "lati lunghi"
- Prevenire e ridurre i 'lati lunghi', ovvero l'avvolgimento asimmetrico del nastro
- Garantire un profilo di spessore uniforme
- Diminuisce pieghe, grinze e rotture del tessuto
- Aumenta la qualità del prodotto
- Riduci gli sprechi

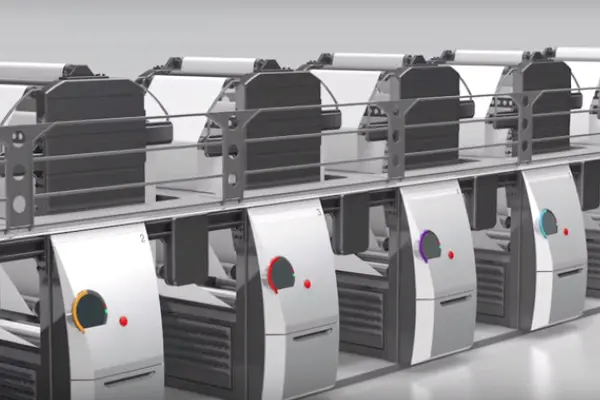

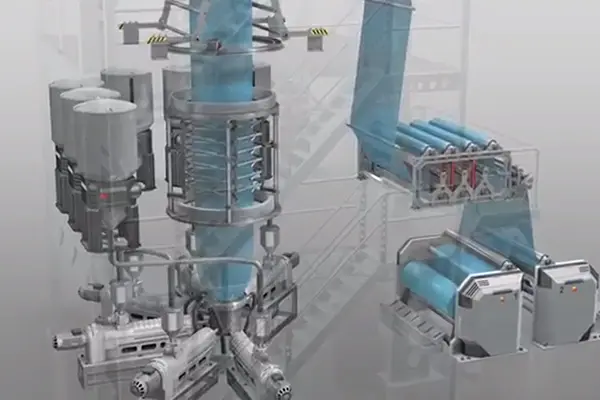

PARALIGN aumenta la disponibilità delle macchine e la qualità del prodotto
- Ridurre la maculatura, il deterioramento e gli sprechi
- Ridurre le pieghe e le rotture del web
- Tempi di installazione brevi in caso di cambio prodotto
- Passanti corretti e perni di misura

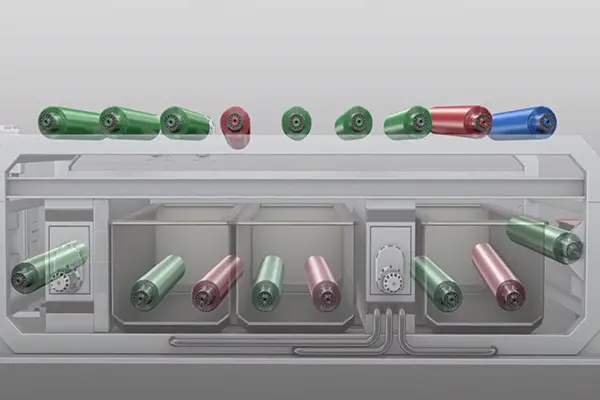

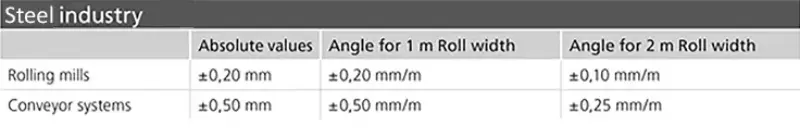

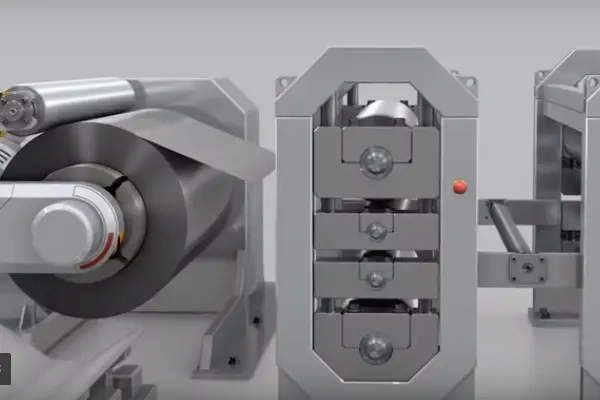

PARALIGN può misurare anche rotoli su lunghe distanze e rotoli difficili da raggiungere
- Prevenire il profilo di spessore asimmetrico
- Diminuzione del movimento del nastro grazie al posizionamento migliorato dei rulli di supporto
- Garantire una densità superficiale uniforme
- Prevenire lo sbilanciamento delle strisce
- Ridurre i tempi di fermo dovuti a guasti delle strisce
Scarica gratuitamente maggiori informazioni
Controllo dell'allineamento dei rulli in una tipografia: Guarda il video
Cosa dicono i nostri clienti?
"Durante il riallineamento di una grande macchina da stampa rotocalco, l'intera macchina è stata misurata con PARALIGN di PRUFTECHNIK e sono state apportate correzioni sulla base dell'offset rilevato. Quindi la macchina è stata misurata di nuovo per confermare un buon allineamento. Con l'aiuto di PARALIGN, il disallineamento è stato rilevato nel più breve tempo possibile e corretto di conseguenza. La fase di ottimizzazione della macchina è stata notevolmente ridotta con PARALIGN."
“PARALIGN è molto veloce e più facile da usare rispetto ai dispositivi di misurazione ottici. Con PARALIGN è possibile misurare quattro volte più cilindri rispetto ai tradizionali dispositivi di misurazione ottici. Oltre alla rapidità, un chiaro vantaggio è che la misurazione può essere eseguita quando altri dispositivi di misurazione ottici falliscono a causa di ostacoli nella linea di vista.”
