ROTATEK salva l'impianto di sabbia con l'aiuto di PRÜFTECHNIK

Ciò che è iniziato come un'attività di appalto meccanico nel 1993 si è evoluto in ROTATEK, un'azienda di servizi di precisione specializzata in apparecchiature rotanti, tra cui allineamento laser, metrologia 3D, bilanciamento sul campo e servizi di vibrazione. ROTATEK, con sede a Hackensack, NJ, fornisce anche prodotti e noleggi e i suoi tecnici di assistenza sul campo sono disponibili per un servizio in loco in tutto il mondo 24 ore su 7, XNUMX giorni su XNUMX.



Un'organizzazione in crescita richiede strumenti avanzati

Con la crescita dell'attività di allineamento laser di ROTATEK è cresciuta anche la necessità di strumenti di allineamento precisi, spingendo l'azienda a iniziare a utilizzare le apparecchiature laser Prüftechnik.

"Il nostro primo strumento di allineamento laser è stato OptAlign Smart", afferma Steven Santos, fondatore di ROTATEK e uno dei suoi tecnici di assistenza sul campo. "Uno strumento fantastico. Lo abbiamo utilizzato per 10 anni senza problemi".

Santos ha fatto delle ricerche su altri marchi, ma i prodotti non sono rimasti entusiasti.

"Non erano semplicemente allo stesso livello delle attrezzature Prüftechnik", afferma Santos. "Potrebbero essere state più economiche, ma se un'unità più economica richiede molto più tempo per effettuare l'allineamento sul campo, ciò non si traduce in un risparmio di denaro".

Alla fine, ROTATEK ha aggiunto RotAlign Ultras e successivamente RotAlign Touch dispositivi al suo kit di strumenti. Hanno anche iniziato a implementare l'analisi delle vibrazioni per facilitare la risoluzione dei problemi delle apparecchiature rotanti sul campo, portando all'acquisizione degli analizzatori di vibrazioni Prüftechnik VibXpert e dei sistemi di monitoraggio avanzati VibGuard.



ROTATEK corteggia le aziende imprenditoriali

Negli ultimi anni, ROTATEK ha fornito i suoi servizi a un numero crescente di grandi aziende.

"Abbiamo un ottimo mix di diversi settori in cui operiamo", continua Santos. "In una settimana, potremmo eseguire un allineamento di turbine con un laser tracker, e la stessa settimana potremmo eseguire un allineamento di pompe da 100 cavalli con un RotAlign Touch. "

Mentre il suo team potrebbe utilizzare un laser tracker per effettuare un allineamento del pozzo, ci vorrebbe più tempo. Invece, usano il RotAlign Touch per fare lo stesso lavoro in molto meno tempo.

"È più veloce dimensionare l'attrezzatura. È più veloce misurare, vedere i risultati e vedere le correzioni", afferma. "Puoi anche vedere le tue mosse live direttamente sullo schermo".



ROTATEK risolve la causa principale attraverso la competenza

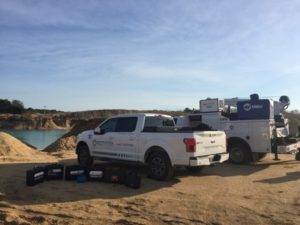

Un impianto di sabbia nel New Jersey ha subito un guasto catastrofico al soffiatore che ha bloccato l'impianto, con perdite di produzione giornaliere pari a 50,000 $. Ovviamente, hanno chiamato ROTATEK per i suoi servizi di emergenza per le apparecchiature rotanti. Santos e il suo team sono intervenuti rapidamente per valutare i danni e rimettere in funzione l'impianto.

"È stato subito chiaro che il danno richiedeva molto più di una semplice sostituzione di routine dei cuscinetti", descrive. "I cuscinetti, l'albero, il giunto e la ventola erano tutti danneggiati in modo irreparabile".

Fortunatamente, il cliente era preparato con un rotore di riserva. L'azienda ha deciso che ROTATEK avrebbe lavorato a stretto contatto con i suoi costruttori di mulini per garantire che i componenti fossero installati correttamente e che la macchina fosse affidabile.

Il team ha scelto di assemblare i rotori in un'officina pulita, riducendo al minimo l'esposizione dei cuscinetti alla sabbia e ad altri contaminanti. Una volta preassemblati, il team ha seguito attentamente le procedure di installazione finale sul campo. Hanno sistemato con cura la posizione assiale e radiale della ventola, impostando correttamente il gioco radiale sui cuscinetti e controllato la eccentricità della faccia del cuscinetto per garantire che i cuscinetti fossero correttamente allineati all'albero.

ROTATEK ha utilizzato il suo RotAlign Touch Per allineare con precisione il motore da 350 CV al ventilatore. Hanno allineato con successo l'albero secondo la tolleranza con il giunto allentato, e poi hanno verificato lo stato di accoppiamento finale.

Il monitoraggio dell'albero con VibXpert II di ROTATEK ha rivelato alcuni livelli di vibrazione elevati, che indicano un allentamento meccanico sbilanciato. Sulla base della sua esperienza con le nuove installazioni di rotori e le condizioni di base e fondazione, ROTATEK sospettava che ciò potesse accadere e aveva informato il cliente in anticipo.

Per soddisfare le esigenze di produzione operando a un livello di vibrazioni sicuro, l'azienda ha deciso di ridurre la velocità del soffiatore durante il turno di mezzanotte, quando non erano programmati regolari operai di lavorazione. Il cliente e ROTATEK hanno elaborato un piano per correggere i problemi di base e preparare la sede affinché ROTATEK bilanciasse il soffiatore nei giorni successivi.



ROTATEK ha trovato lo sporco su una pompa di dragaggio intasata

Lo stesso impianto di sabbia ha avuto un'emergenza che ha coinvolto un impianto di pompaggio di dragaggio, un'imbarcazione utilizzata per pompare la sabbia dai laghi e da altri specchi d'acqua, in modo da poterla vendere ai comuni per ricostruire o migliorare le loro coste.

"La draga ha subito frequenti guasti di accoppiamento, con ogni giunto sostitutivo che costava 7,000 $; senza contare i costi di manodopera o 30,000 $ di perdite di produzione al giorno", spiega Santos. "E hanno avuto parecchi guasti di accoppiamento in un breve lasso di tempo, quindi si sono rivolti a noi per diagnosticare e risolvere il problema".

Santos e il suo team hanno preso una barca per raggiungere la chiatta con una varietà di attrezzature Prüftechnik, tra cui due sistemi VibXpert e un RotAlign Touch strumento. La chiatta era dotata di un motore diesel, accoppiato in modo flessibile a una grande pompa a ingranaggi integrata.

"Abbiamo eseguito una misurazione non accoppiata con il nostro RotAlign e abbiamo riscontrato un disallineamento eccessivo", afferma.

Oltre al disallineamento, si è scoperto che il Power Take Off (un componente montato sul piede) presentava un grave piede sbilenco angolare. Non aveva un adattamento meccanico forte e il piede sbilenco angolare era così grave che ci sarebbe voluto un tempo eccessivamente lungo per correggerlo utilizzando spessori di allineamento.

"Abbiamo consigliato un prodotto chiamato RotaChocks, cunei sferici regolabili che possono adattarsi a un piede angolato", continua Santos.

Per Santos, lavorare su una nave con spazi di lavoro limitati rappresentava una sfida unica e impegnativa.

"È stato un lavoro molto fuori posizione. Eravamo sdraiati su un fianco e lavoravamo a testa in giù", spiega. "Ma alla fine, abbiamo ottenuto un allineamento riuscito che abbiamo verificato con il RotAlign Touch. "

Santos e il suo team hanno montato le testine SensAlign e hanno utilizzato Live Trend per monitorare il movimento posizionale tra la presa di forza e la pompa a ingranaggi.

Il team è salito sul ponte e ha registrato i dati sulle vibrazioni attraverso diverse velocità e processi. Santos e il suo team hanno confermato che non c'era stato alcun eccessivo spostamento posizionale.

"Penso che il movimento che potremmo aver registrato fosse inferiore a due millesimi di pollice. E stavano lavorando duramente sulla chiatta, non è un processo delicato quando stanno estraendo la sabbia", afferma Santos. "Ma abbiamo dati Live Trend per dimostrare che non hanno avuto un movimento posizionale eccessivo".



Risparmiare denaro con gli utensili Prüftechnik

La rapida risposta di ROTATEK ha fatto risparmiare al cliente una notevole quantità di denaro su entrambi i lavori.

"L'accoppiamento è stato sostituito tre volte prima del nostro intervento e ne abbiamo installato un quarto", spiega Santos. "Prüftechnik ci ha permesso di offrire al nostro cliente il meglio di entrambi i mondi: allineamenti precisi e un prodotto in RotAlign che ci ha aiutato a fare di più in molto meno tempo di un laser tracker".
