Che cosa è il monitoraggio delle vibrazioni? Attrezzature, sensori e sistemi

Il monitoraggio wireless delle vibrazioni avviene solitamente come parte di una strategia di manutenzione predittiva. Con il monitoraggio wireless delle vibrazioni, i team di manutenzione posizionano sensori Industrial Internet of Things (IIoT) su macchine importanti per raccogliere misurazioni delle vibrazioni nel tempo e rilevare i problemi. A seconda delle capacità del sensore di vibrazione, potrebbe rilevare, analizzare e persino diagnosticare guasti alla macchina.

Se non controllate, le vibrazioni anomale delle macchine in asset come motori di azionamento e dispositivi azionati possono causare problemi operativi e gravi danni. Il monitoraggio wireless delle vibrazioni può aiutare a prevenire:

• Usura eccessiva dei componenti che riduce la durata dell'attrezzatura
• Rischi per la sicurezza del personale
• Consumo energetico che potrebbe causare problemi di qualità del prodotto
• Tempi di inattività non pianificati e perdita di produzione

Cos'è il monitoraggio delle vibrazioni?

I dispositivi di monitoraggio delle vibrazioni misurano l'ampiezza, la frequenza o l'intensità delle vibrazioni emesse da qualsiasi parte rotante di un macchinario, tra cui motori, ventole, pompe e altro ancora.

Ogni pezzo di apparecchiatura rotante ha la sua firma di vibrazione. I modelli di vibrazione sani di base di una macchina possono essere determinati eseguendo una lettura dell'apparecchiatura quando è in condizioni di funzionamento ottimali.

Una volta determinata la linea di base normale, i team di manutenzione possono utilizzare dispositivi portatili misuratori di vibrazioni o sensori di monitoraggio delle vibrazioni fissati su punti chiave della macchina per misurare le vibrazioni della macchina nel tempo. Se il modello di vibrazione cambia, è probabile che ci sia un guasto nella macchina. Il monitoraggio delle vibrazioni può rilevare anche piccoli difetti nei tuoi macchinari, dando ai tuoi team di manutenzione tutto il tempo necessario per effettuare le riparazioni prima che il problema peggiori.

I sensori di monitoraggio delle vibrazioni possono misurare le vibrazioni in modo continuo e avvisarti di eventuali cambiamenti nelle condizioni della macchina in tempo reale. I sensori wireless possono inviare tali dati direttamente al tuo smartphone o tablet. Puoi anche utilizzare un software di analisi dei dati per analizzare i dati sulle vibrazioni nel tempo e fare previsioni intelligenti sullo stato di salute, le prestazioni e i futuri requisiti di manutenzione della tua macchina.

Come si misurano le vibrazioni?

I tecnici misurano le vibrazioni vicino ai cuscinetti della macchina. Questo perché i cuscinetti sono spesso il primo punto in cui le macchine rotanti mostrano segni di difetti o danni. Se i tuoi tecnici utilizzano un misuratore di vibrazioni portatile, prenderanno letture delle vibrazioni regolarmente e programmate.

Se stai usando una sensore di vibrazione, il sensore monitorerà le vibrazioni in modo continuo, dandoti l'opportunità di identificare i problemi tra le visite di manutenzione programmate. A seconda del modello, puoi anche trasmettere i tuoi dati a un programma di analisi dei dati in modo da poter analizzare i tuoi dati sulle vibrazioni in tempo reale.

Esistono molti tipi diversi di sensori di vibrazione, ma il sensore più comunemente utilizzato è un accelerometro. La stragrande maggioranza dei sensori di vibrazione odierni sono accelerometri, che misurano l'accelerazione delle forze che agiscono su un oggetto e producono segnali elettrici proporzionali alle forze che stanno misurando.

Quali guasti delle macchine possono essere individuati con il monitoraggio delle vibrazioni?

Il monitoraggio delle vibrazioni può indicare vari problemi, tra cui usura precoce dei cuscinetti, disallineamento dell'albero, parti allentate e altro. Modelli di vibrazioni anomali possono anche indicare componenti che sono stati installati in modo errato. Le modifiche nei modelli di vibrazione della macchina possono anche indicare problemi con la scatola del cambio o l'accoppiamento. Possono anche essere un segno di crepe sottili nei macchinari.

I sensori di vibrazione possono rilevare anche piccoli cambiamenti nelle vibrazioni che sono troppo impercettibili per essere percepiti dagli esseri umani tramite il tatto o la vista. I sensori moderni sono anche abbastanza piccoli da essere posizionati in punti difficili da raggiungere, in modo da poter misurare le vibrazioni provenienti da diverse parti della macchina che sono difficili da raggiungere con un dispositivo portatile. Con i sensori che monitorano più aree della macchina, puoi facilmente identificare dove si verifica il problema e diagnosticare rapidamente il problema. Una volta che sai dove si trova la fonte del problema, i tuoi tecnici possono intervenire e riparare il problema prima che diventi serio.

Che cos'è un sistema di monitoraggio delle vibrazioni wireless?

I sistemi di monitoraggio delle vibrazioni wireless utilizzano più sensori, strumenti e dispositivi per rilevare le vibrazioni chiave misurazioni delle vibrazioniIl monitoraggio delle vibrazioni eccessive nelle apparecchiature rotanti è fondamentale per identificare tempestivamente i guasti delle macchine, in modo che i team di manutenzione possano mantenere impianti e strutture in funzione.

Studiando le misurazioni delle vibrazioni di un bene, anche i non esperti possono individuare squilibri, allentamenti, disallineamenti o usura dei cuscinetti della macchina.

Sensori di vibrazione per il monitoraggio delle condizioni

Non tutti i sensori di vibrazione hanno lo stesso monitoraggio delle condizioni capacità – alcune raccolgono letture più dettagliate di altre. Tuttavia, non tutte le macchine necessitano di letture dettagliate delle vibrazioni.

Oggigiorno, esistono due approcci comuni al monitoraggio wireless delle vibrazioni: sensori di vibrazione di screening e sensori di vibrazione di analisi.

I sensori di vibrazione di analisi sono utilizzati per il monitoraggio delle vibrazioni su importanti macchine di livello II. I sensori di vibrazione di analisi raccolgono raffiche di dati ad alta risoluzione e possono rilevare i guasti più comuni delle macchine.

I sensori di vibrazione di screening sono particolarmente adatti al monitoraggio wireless delle vibrazioni su macchine standard (quelle che non sono critiche per la produzione) per rilevare lo stato di salute di base della macchina, ad esempio se la risorsa funziona bene o male.

Oltre al monitoraggio delle vibrazioni wireless, esistono anche sensori di vibrazione cablati, come VibGuard di PrüftechnikQuesti sensori di vibrazione cablati possono raccogliere misurazioni di vibrazione costanti e ad alta risoluzione per supportare analisi di dati estremamente dettagliate. Funzionano bene per il monitoraggio delle vibrazioni su macchine complesse e critiche per la produzione, tuttavia, questi sensori avanzati richiedono una formazione avanzata.

Ecco perché in molti casi i team di manutenzione scelgono il monitoraggio wireless delle vibrazioni.

Fluke 3563 Analysis Vibration Sensors

Come i sensori di vibrazione di screening, anche i sensori di vibrazione di analisi monitorano costantemente i dati di vibrazione della macchina. Tuttavia, i sensori di vibrazione di analisi forniscono un'analisi più approfondita dello stato di salute della macchina.

I dati estesi raccolti da questi monitor wireless delle vibrazioni consentono ai team di manutenzione di identificare l'origine esatta, o causa principale, di un problema meccanico.

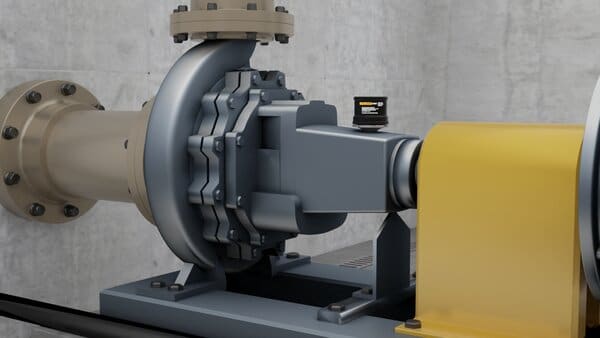

Fluke 3563 Analysis Vibration Sensor è un ottimo esempio di questo tipo di sensore di vibrazione wireless ad alta precisione. Il robusto sensore di vibrazione sfrutta la potente tecnologia piezoelettrica per raccogliere dati sulle prestazioni delle risorse e sui guasti in modo continuo, trasmettendoli in streaming al cloud.

I tecnici della manutenzione, indipendentemente dall'esperienza, ottengono informazioni sullo stato di salute e sulla capacità dei macchinari dal software connesso. Dopo che gli utenti hanno programmato il software per riconoscere il segnale di vibrazione specifico di ogni macchina, il monitoraggio delle condizioni di eMaint identificherà i quattro guasti più comuni della macchina: squilibrio, disallineamento, allentamento e danni ai cuscinetti.

Caratteristiche principali del monitoraggio delle condizioni Fluke 3563 ed eMaint:

• Visualizza le condizioni generali delle risorse con dati di riepilogo visibili in base alla posizione
• Monitora le risorse a colpo d'occhio tramite visualizzazioni di analisi dei dati, tra cui:
• Velocità e accelerazione, rispettive bande
• Temperatura
• Gravità complessiva del cuscinetto

Quali sono i vantaggi dell'utilizzo di un sistema di monitoraggio delle vibrazioni wireless?

I sistemi di screening e analisi delle vibrazioni delle macchine sono entrambi parti essenziali del successo monitoraggio delle condizioni e programma di manutenzione predittiva. Scegli tra le soluzioni di vibrazione disponibili quella più adatta alle tue esigenze. Ognuna offre capacità diverse a seconda del sensore. Scegli anche il tuo fornitore in base alla sua esperienza e competenza, dando la preferenza a quelli che supportano il tuo programma dopo la vendita.

Soluzioni complete, come la Fluke 3563 Analysis Vibration Sensor sistemi, sono un pacchetto completo. Distribuirli nella tua organizzazione migliora il tuo programma di vibrazione per ogni impianto e risorsa della struttura.

Servizi e supporto per il monitoraggio delle vibrazioni wireless

Prütecnica, parte della famiglia Fluke Reliability, offre un'ampia gamma di Remote Condition Monitoring servizi e supporto per migliorare il tuo programma di manutenzione. Dalla formazione alla configurazione post-acquisto, il nostro servizio di assistenza remota monitoraggio delle condizioni I nostri esperti possono aiutarti a ridurre i tempi di fermo non pianificati e prevenire guasti potenzialmente catastrofici, utilizzando le nostre soluzioni anti-vibrazione per migliorare l'affidabilità delle risorse.

Sviluppare un programma di monitoraggio delle vibrazioni per la manutenzione predittiva non deve essere complesso, dispendioso in termini di tempo o denaro. Puoi iniziare in piccolo con un programma pilota.

Remote Condition Monitoring e servizi in loco

• Analisi asset-to-sensore
• Configurazioni di rete e pianificazione, messa in servizio e installazione
• Formazione sulle vibrazioni basata sui principi fondamentali e adozione di azioni basate sui dati

Pianifica una chiamata con uno specialista del monitoraggio delle vibrazioni wireless

Puoi programmare una consulenza con un esperto di Fluke Reliability per rispondere alle tue domande sul monitoraggio delle vibrazioni wireless e sui sensori di vibrazione. Se sei interessato, per favore Richiedi una demo oggi.
