Luz w ustawieniu pompy: czym jest i jak go naprawić
Luz wsteczny to niezamierzony ruch między dwoma sprzężonymi wałami, który może powodować problemy mechaniczne i utrudniać proces wyrównywania. Jest to powszechny problem podczas wyrównywania pompy i silnika i może wystąpić między dowolnymi dwoma połączonymi komponentami.
Luz zwrotny występuje, gdy dwa sprzężone wały nie poruszają się idealnie zsynchronizowane. Gdy jeden wał się obraca, czasami występuje niewielkie opóźnienie, zanim drugi wał również się poruszy. Może to również powodować niezamierzony ruch kątowy między dwoma sprzężonymi wałami. Luźne sprzęgła lub istniejące wcześniej problemy z ustawieniem mogą powodować luz zwrotny.
Trudno jest całkowicie uniknąć luzu w ustawieniu pompy. W bardzo małych stopniach luz jest nieszkodliwy. Technicy mierzą luz, obliczając kąt, pod jakim wał może się poruszać w dowolnym kierunku, nie powodując, że reszta układu mechanicznego porusza się wraz z nim. Gdy stopień ten przekracza limit (zwykle dwa stopnie lub więcej), luz jest zbyt duży i należy go skorygować.
Kontrolowanie reakcji zwrotnej
Luz może sprawić, że uzyskanie powtarzalnych odczytów podczas procesu ustawiania będzie niemal niemożliwe. Wiodące współczesne narzędzia do ustawiania laserowego – takie jak RotAlign Touch – użyj oprogramowania do automatycznej korekty pomiarów wyrównania i uwzględnienia luzu. Ale nadal dobrym pomysłem jest przestrzeganie procedur zdrowego rozsądku, które kontrolują luz.
Jak kontrolować luz? W skrócie, pozwól grawitacji obracać wałami tak bardzo, jak to możliwe.
Podczas procesu wyrównywania pompy z luzem, najpierw obróć ruchomą połowę sprzęgła wału, a następnie pozwól, aby grawitacja przesunęła drugą połowę na miejsce. Ten proces nazywa się wstępnym obciążeniem. Zawsze obracaj wały w kierunku, w którym normalnie obraca się maszyna. Minimalizuje to odległość i kąt między dwiema połówkami sprzęgła wału. Przestrzeganie tych prostych praktyk może uchronić Cię przed luzem podczas wyrównywania pompy.
Jak skorygować niewspółosiowość pompy
Nawet przy zachowaniu najlepszych środków ostrożności, może dojść do rozbieżności w ustawieniu pompy. Najlepszym sposobem na skorygowanie rozbieżności jest użycie pojedynczego narzędzia do ustawiania laserowego.

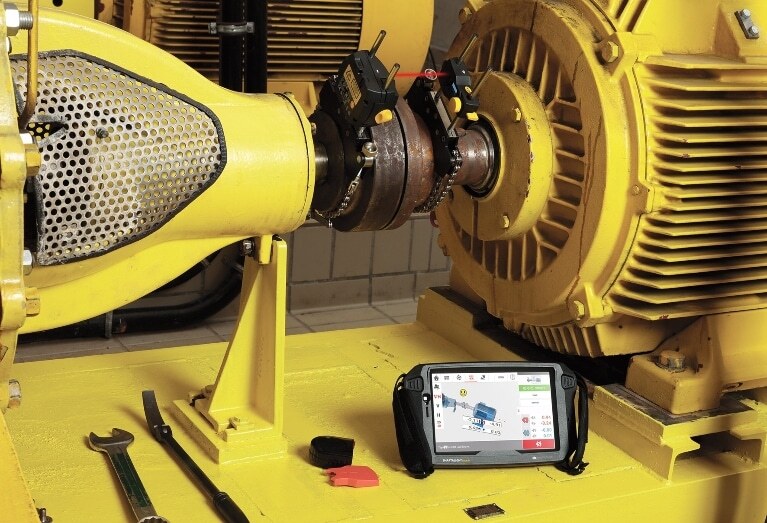

Systemy laserowego ustawiania wykorzystują wiązki laserowe do pomiaru stopnia ustawienia między dwoma komponentami. Ponieważ lasery tworzą idealnie proste, bez zwisania linie, są idealnym sposobem na sprawdzenie, czy dwa wały są współliniowe. Możesz użyć narzędzia do laserowego ustawiania, aby zmierzyć niewspółosiowość pompy.
Starsze narzędzia, takie jak wskaźniki zegarowe, mogą również sprawdzać wyrównanie pompy. Jednak narzędzia te nie są tak precyzyjne jak narzędzia do wyrównywania laserowego. Dzisiejsze aktywa często wymagają wysokiego poziomu precyzji, aby działać najlepiej, co oznacza, że precyzyjne wyrównanie powinno być priorytetem dla każdej instalacji.
Narzędzia takie jak wskaźniki zegarowe i szczelinomierze również wymagają większego przeszkolenia i matematycznej wiedzy, aby używać ich prawidłowo. Jeśli Twoja załoga nie ma rozległego przeszkolenia w zakresie tych starszych narzędzi, mogą one nie być najlepszym wyborem.
Jak ustawić pompę i silnik?
Najlepszą praktyką jest wykonywanie wyrównanie pompy luzu regularnie, ponieważ aktywa mogą z czasem stopniowo tracić adekwatność.
Należy wyrównać pompę i silnik podczas instalacji i należy je wyrównać ponownie za każdym razem, gdy dokonuje się napraw. Dobrym pomysłem jest również sprawdzenie wyrównania mniej więcej raz na rok.
Gdy wyrównujesz pompę i silnik, zacznij od kontrolowania luzu, aby uniknąć problemów związanych z luzem w wyrównaniu pompy. Powinieneś również użyć narzędzia do wyrównywania laserowego, aby uzyskać precyzyjne wyrównanie, które może zapewnić płynną pracę Twojej instalacji i zapobiec nieplanowanym przestojom.
Jak sprawdzić wyrównanie sprzęgła pompy
Rozpocznij proces wyrównywania od dokładnej inspekcji pompy i sprzęgieł. Poszukaj nadmiernego zużycia i sprawdź, czy nie ma widocznych oznak uszkodzeń na śrubach i sprzęgłach.
Jeśli używasz wskaźników zegarowych, musisz również wykonać wstępne wyrównanie lub „zgrubne” wyrównanie. Na tym etapie wykonaj podstawową kontrolę wyrównania i przesuń wały pompy i silnika bliżej prawidłowego wyrównania. W przeciwnym razie, jeśli używasz pojedynczego narzędzia do wyrównywania laserowego, takiego jak RotAlign, możesz pominąć ten proces.
RotAlign technologia adaptacyjnego wyrównywania automatycznie dostosowuje się do luzu, więc nie musisz się martwić o luz w ustawieniu pompy. Interfejs dotykowy urządzenia prowadzi użytkowników przez cały proces, więc nawet niedoświadczone ekipy mogą od razu uzyskać precyzyjne, dokładne pomiary.
Jaki jest luz zwrotny pompy zębatej?
Luz to kolejny powszechnie używany sposób określania luzu. Można go również spotkać jako „luz” lub „luz”. Wszystkie te słowa odnoszą się do szczeliny lub kąta, który powstaje, gdy w wale przekładni występuje ruch, który nie odpowiada ruchowi w wale silnika.
Jeśli nie zostaną skorygowane, luz może powodować poważne bóle głowy podczas procesu ustawiania. Na szczęście najlepsze narzędzia do ustawiania laserowego, takie jak RotAlign Touch, są wyposażone we wbudowaną technologię adaptacyjną, która potrafi korygować luz i zapewniać zawsze precyzyjne, dokładne i powtarzalne odczyty.
