Inteligentniejsze monitorowanie łożysk: jak wykryć awarie, zanim będą Cię kosztować

Stan łożysk może decydować o płynnej pracy lub nagłym zatrzymaniu produkcji. Nawet awaria pojedynczego łożyska może spowodować zatrzymanie produkcji, prowadząc do kosztownych przestojów i strat w produkcji.

Ale wiedząc, na jakie sygnały ostrzegawcze zwracać uwagę, można wykryć awarię łożyska we wczesnym stadium i podjąć działania, zanim drobne problemy przerodzą się w poważne awarie. Kluczem jest proaktywne monitorowanie, oparte na dokładnym zrozumieniu najczęstszych przyczyn i schematów awarii.

W tym artykule omówiono główne przyczyny i objawy ostrzegawcze awarii łożysk. Jego celem jest dostarczenie wiedzy niezbędnej do ulepszenia programu monitorowania.

Typowe przyczyny awarii łożysk

Każdego roku na całym świecie produkowane są miliardy łożysk. Zazwyczaj działają one bezproblemowo przez zamierzony okres eksploatacji – pod warunkiem, że technicy przestrzegają wytycznych dotyczących prawidłowego użytkowania i konserwacji. Wiele łożysk jest wymienianych proaktywnie w ramach konserwacji opartej na stanie technicznym, a tylko niewielki ułamek łożysk ulega awarii z powodu nieodwracalnych uszkodzeń.

Zrozumienie przyczyn awarii łożysk — i sposobów ich wczesnego wykrywania — jest kluczowe dla opracowania programu monitorowania łożysk, który chroni krytyczne zasoby i zapobiega kosztownym przestojom. Główne przyczyny awarii łożysk to:

• Zmęczenie na skutek powtarzających się naprężeń mechanicznych, nieprawidłowego ustawienia, przeciążenia lub zanieczyszczenia.
• Awarie smarowania, gdy technicy stosują niewłaściwy rodzaj, ilość lub zdegradowany środek smarny.
• zanieczyszczenie przed brudem, zanieczyszczeniami i wilgocią.
• Inne przyczyny, takie jak błędy w obsłudze, montażu, nadmierne obciążenia i niewłaściwe dopasowanie, które nie są częste, ale nadal mogą mieć wpływ na awarię łożysk.

Zmęczenie materiału i problemy ze smarowaniem są najczęstszymi przyczynami awarii łożysk i powinny stanowić główny punkt każdej strategii monitorowania.

Szczegółowe przyczyny awarii łożysk

Oto szczegółowe omówienie każdej z powszechnych przyczyn:

Zmęczenie

Zmęczenie występuje, gdy łożyska poddawane są nadmiernym naprężeniom. Niewspółosiowość, niedostateczne smarowanie i zanieczyszczenia mogą przyczyniać się do zmęczenia łożyska, dlatego jest to częsta przyczyna awarii łożysk. Wszystkie te czynniki powodują powtarzające się obciążenia i naprężenia materiału łożyska, powodując łuszczenie, odpryskiwanie i powstawanie mikroskopijnych pęknięć. Z czasem pęknięcia powiększają się, a łożysko ostatecznie ulega awarii.

Problemy ze smarowaniem

Niewłaściwe smarowanie jest również główną przyczyną awarii łożysk. Może to oznaczać niedostateczne smarowanie, ale może również oznaczać stosowanie niewłaściwego środka smarnego. W niektórych przypadkach wysokie temperatury mogą powodować degradację środka smarnego. Wczesnymi objawami nieprawidłowego smarowania są przebarwienia na elementach tocznych i bieżniach, a także przegrzanie łożysk.

Niewłaściwe ustawienie

Inną częstą przyczyną jest rozbieżność osi. Najlepszą praktyką jest wyrównywanie elementów na etapie instalacji, a następnie regularne sprawdzanie ich położenia, ponieważ czynniki takie jak rozszerzalność cieplna i wibracje mogą z czasem powodować rozbieżność osi. Złotym standardem w sprawdzaniu rozbieżności są narzędzia laserowe.

Niewłaściwa instalacja

Nieprawidłowy montaż i mocowanie może spowodować awarię łożysk. Należy upewnić się, że łożyska są montowane przy użyciu odpowiednich narzędzi, w tym w razie potrzeby na gorąco, aby zapewnić ich prawidłowe dopasowanie bez użycia siły. Operatorzy powinni również sprawdzić prawidłowe ustawienie osiowe na etapie montażu. Na koniec, łożyska i obudowa powinny być dokładnie oczyszczone i nasmarowane podczas montażu.

Nadmierne obciążenia

Nadmierne obciążenia prowadzą do nadmiernego zużycia łożysk w wyniku zwiększonego tarcia między elementem tocznym a bieżnią. Nadmierne obciążenia powodują powstawanie dużych ścieżek zużycia, przegrzewanie i ogólne zmęczenie maszyny, co prowadzi do awarii łożyska.

zanieczyszczenie

Brud, zanieczyszczenia i chemikalia mogą zanieczyścić łożyska i spowodować ich pogorszenie. Z czasem prowadzi to do korozji i uszkodzenia łożyska. Uszkodzenie uszczelnienia, które prowadzi do zanieczyszczenia, może być wynikiem nieprawidłowego montażu. Niewspółosiowość może również przyczynić się do uszkodzenia uszczelnienia i zanieczyszczenia.

Łożyska zanieczyszczone brudem i zanieczyszczeniami często mają wgniecione elementy toczne i wyższy niż zwykle poziom drgań.

Nieprawidłowe dopasowanie

Montaż łożysk z odpowiednim dopasowaniem jest bardzo ważny. Zbyt ciasne dopasowanie może powodować naprężenia i tarcie; zwykle powoduje widocznie ciężką ścieżkę zużycia elementów tocznych. Z drugiej strony, zbyt luźne dopasowanie powoduje wibracje i hałas, co może również prowadzić do awarii łożyska i poważnych usterek w miarę upływu czasu.

Rodzaje uszkodzeń łożysk

Oto najczęstsze rodzaje awarii łożysk i ich typowe przyczyny:

• Łuszczenie się (łuszczenie): Zjawisko to występuje, gdy zmęczenie podpowierzchniowe powoduje odrywanie się małych płatków lub wżerów od bieżni lub elementów tocznych. Odpryskiwanie często wynika z nadmiernego obciążenia, niewspółosiowości lub zanieczyszczeń, które skracają żywotność materiału łożyska.
• Brinella: Odciski Brinella powstają, gdy łożysko ulega trwałemu wgnieceniu. Istnieją dwa główne rodzaje odcisków Brinella: prawdziwe odciski Brinella i fałszywe odciski Brinella. Prawdziwe odciski Brinella to trwałe wgniecenia spowodowane obciążeniami przekraczającymi granicę plastyczności materiału, zazwyczaj w wyniku silnego uderzenia lub przeciążenia statycznego w miejscu. Fałszywe odciski Brinella są spowodowane drganiami pochodzącymi z innych części maszyny, które powodują nierównomierne ślady na bieżni łożyska, wyglądające jak prawdziwe odciski Brinella.
• Smarowanie: Rozmazywanie jest spowodowane uszkodzeniem powierzchni w wyniku tarcia ślizgowego przy słabym smarowaniu lub dużym obciążeniu, szczególnie podczas cykli start/stop lub przy braku współosiowości. Powierzchnie rozmazują się, a nie toczą, co często prowadzi do przenoszenia materiału z jednej powierzchni na drugą.
• Niepokój: Subtelne wibracje między elementami łożysk powodują miejscowe zużycie i korozję. Zjawisko to nazywa się frettingiem i z czasem może prowadzić do powstawania fałszywych wzorów Brinella.
• Żłobkowanie: Żłobkowanie jest również znane jako erozja elektryczna. Dzieje się tak, gdy nieuziemiony prąd przepływa przez łożysko i powoduje powstawanie drobnych blizn po oparzeniach lub kraterów wzdłuż bieżni. Zazwyczaj występuje ono w przypadku prądów błądzących w silnikach lub przemiennikach częstotliwości.

Ważne jest regularne monitorowanie stanu łożysk pod kątem tych typowych problemów. Znajomość objawów awarii może pomóc we wczesnym wykryciu problemów i uniknięciu całkowitej awarii maszyny.

Objawy i identyfikacja uszkodzeń łożysk

Monitorowanie stanu Systemy często wykrywają awarie łożysk we wczesnym stadium.

Początkowe usterki często objawiają się jako wysoki poziom wibracji, wykrywalne za pomocą czujników drgań, zanim łożysko ulegnie widocznej awarii. W miarę postępu awarii tarcie powoduje wydzielanie ciepła i hałasu. Czujniki mogą wychwycić podwyższonych temperaturach w połączeniu z zmiany słyszalne w wydajności łożysk.

Narzędzia do monitorowania stanu, w tym przenośne analizatory drgań i czujniki zainstalowane na stałe, mogą niezawodnie wykrywać wczesne sygnały ostrzegawcze. Analitycy wykorzystują szereg technik analitycznych, aby wnioskować o rodzajach usterek występujących wewnątrz maszyny, korzystając z danych o drganiach.

H3: Diagnozowanie usterek łożysk na podstawie wzorców drgań

Istnieją trzy główne typy analiz, które monitorowanie wibracji specjaliści wykorzystują do określania usterek:

• Analiza szybkiej transformaty Fouriera (FFT): Ta metoda konwertuje dane czasowe na widmo częstotliwości. Dane FFT pozwalają specjalistom określić, czy usterka pochodzi z łożyska, czy z wału, oraz gdzie może się znajdować.Więcej szczegółów na temat FFT można znaleźć na naszym blogu.)
• Analiza przebiegu czasowego: Specjaliści analizują surowe dane dotyczące drgań w dziedzinie czasu, aby wykryć zmiany częstotliwości i amplitudy drgań. Może to wskazywać na sporadyczne usterki w działaniu maszyny, a także na takie problemy, jak luźne łożyska i przekładnie.
• Detekcja obwiedni (demodulacja): Ta metoda idealnie nadaje się do wykrywania wczesnych usterek ukrytych w złożonych sygnałach. Wykorzystuje ona algorytm do wyodrębniania sygnałów z oryginalnego przebiegu, które w przeciwnym razie mogłyby zostać przeoczone. Pozwala to ekspertom wykryć wczesną awarię łożysk, zanim pojawi się ona w widmie FFT.

Używane razem techniki te zapewniają analitykom zestaw praktycznych narzędzi diagnostycznych sprzęt obrotowy zdrowie. Ale zanim

Środki zapobiegawcze zapobiegające awariom łożysk

W większości przypadków łożyska są niezawodne i mają długą żywotność. Z tego powodu jednym z najważniejszych zadań konserwacji zapobiegawczej jest regularne usuwanie i wymiana łożysk. Utrzymywanie tych zadań zgodnie z harmonogramem może zapobiec nieplanowanym przestojom i kosztownym naprawom.

Istnieje również kilka prostych środków zapobiegawczych, które mogą zapobiec przedwczesnemu zużyciu łożysk.

Na etapie instalacji, upewnij się, że prawidłowo zamontowałeś każde łożysko. Sprawdź tolerancje wału i obudowy oraz zachowaj luz wewnętrzny promieniowy określony w oryginalnym projekcie. Sprawdź, czy prawidłowo uszczelniłeś łożyska, aby były chronione przed brudem, zanieczyszczeniami lub wodą. Pamiętaj również o prawidłowym nasmarowaniu każdego łożyska.

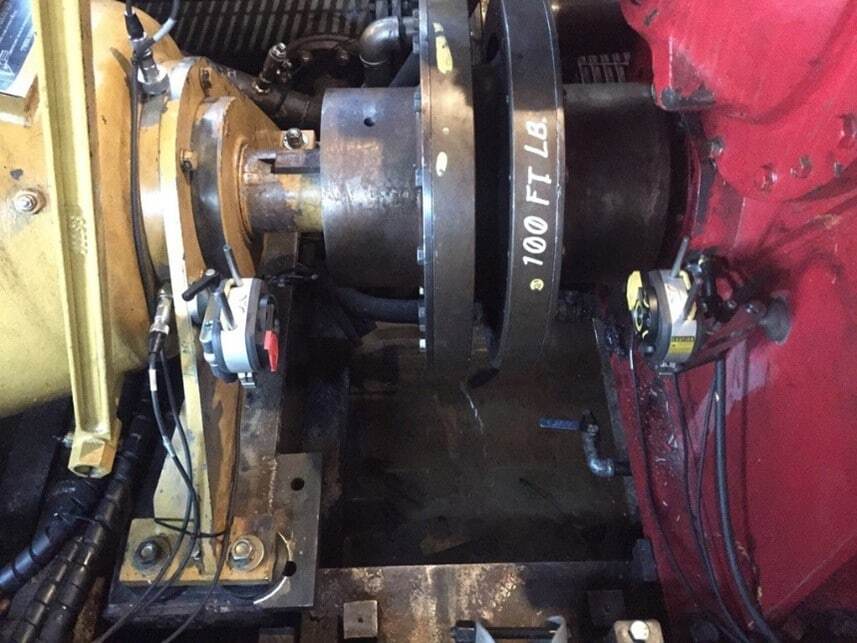

Jest ważne by sprawdź ustawienie maszyny podczas instalacji, a następnie regularnie sprawdzaj. Z czasem rozbieżności pojawiają się stopniowo i mogą zniszczyć łożyska, jeśli nie zostaną naprawione. Aby uzyskać najlepsze rezultaty, sprawdź rozbieżność za pomocą pojedynczego lasera narzędzie do wyrównywania, który szybko identyfikuje nawet drobne błędy ustawienia mogące uszkodzić łożyska.

Utrzymuj właściwe smarowanie przez cały okres eksploatacji łożyska. To ostrożne zachowanie równowagi. Zbyt dużo smarowania powoduje przywieranie łożysk, ale zbyt mało smarowania prowadzi do wysokiego poziomu tarcia, uszkadzając komponenty. Ważne jest również stosowanie smaru i harmonogramu smarowania zalecanych przez producenta.

Co się stanie, jeśli łożysko ulegnie awarii?

Gdy łożysko ulegnie awarii – czy to z powodu zmęczenia, niewłaściwego smarowania, uszkodzonych uszczelnień, czy czegoś innego – nie oznacza to tylko, że łożysko należy wymienić. Pojedyncza awaria łożyska może spowodować kaskadową reakcję łańcuchową, która może wygiąć wały i spowodować poważne uszkodzenia innego sprzężonego sprzętu. Awarie łożysk mogą nawet narazić pracowników na ryzyko obrażeń.

Na szczęście wiele typowych problemów z łożyskami można zidentyfikować na długo przed tym, zanim staną się one poważnymi problemami. Dzieje się tak głównie dzięki charakterystycznym wzorcom pomiaru drgań, które wytwarzają one podczas normalnej pracy. Zmiana poziomu drgań jest pierwszym sygnałem problemu. Mając odpowiednie narzędzia do wykrycia odchyleń od normalnego poziomu drgań, można łatwo zapobiec awarii łożyska.

Tradycyjne techniki monitorowania łożysk

Historycznie stan łożysk oceniano za pomocą zmysłów człowieka:

• Kontrola wzrokowa (wzrok)
• Monitorowanie dźwiękowe (dźwięk)
• Ręczne sprawdzanie wibracji (dotyk)

W przeszłości technicy ds. konserwacji i napraw szukali, słuchali i wyczuwali wczesne sygnały ostrzegawcze awarii łożysk. Jednak metody ręczne są zawsze podatne na błędy. Na szczęście dzięki zaawansowanej czułości nowoczesnych czujników monitorujących stan można łatwiej wykryć niezwykle wczesne sygnały ostrzegawcze potencjalnej awarii łożysk, których ludzkie zmysły mogłyby nie zauważyć.

Nowoczesne czujniki cyfrowe rejestrują wczesne sygnatury usterek znacznie dokładniej. Systemy monitoringu online automatycznie rejestrują dane w czasie rzeczywistym i generują alerty dotyczące trendów, eliminując błędy ludzkie i opóźnienia w reakcji.

Jak może pomóc monitorowanie stanu łożysk?

Chociaż zmęczenie materiału i niewłaściwe smarowanie to dwie najczęstsze przyczyny awarii łożysk, są one dość łatwe do wykrycia, zanim staną się poważnymi problemami. Potrzebny jest jednak skuteczny program monitorowania stanu łożysk, aby wykryć te problemy przed awarią.

Solidny program mierzy kluczowe parametry zasobów, takie jak wibracje, temperatura, zużycie energii i temperatura za pomocą czujników przenośnych lub online. Monitorowanie mocy Potrafi wykryć nieprawidłowe obciążenia lub nieefektywność, zanim zużycie mechaniczne stanie się widoczne. Razem narzędzia te wspierają wczesne wykrywanie i konserwację predykcyjną.

Monitorowanie łożysk oparte na trasach a monitorowanie łożysk online

Istnieje kilka sposobów monitorowania stanu łożysk: opartych na trasach lub online. Monitorowanie łożysk opartych na trasach polega na ręcznym zbieraniu przez techników danych dotyczących drgań lub temperatury według harmonogramu za pomocą przenośnych narzędzi. Najlepiej sprawdza się w przypadku zasobów niekrytycznych, które wymagają jedynie okresowych kontroli.

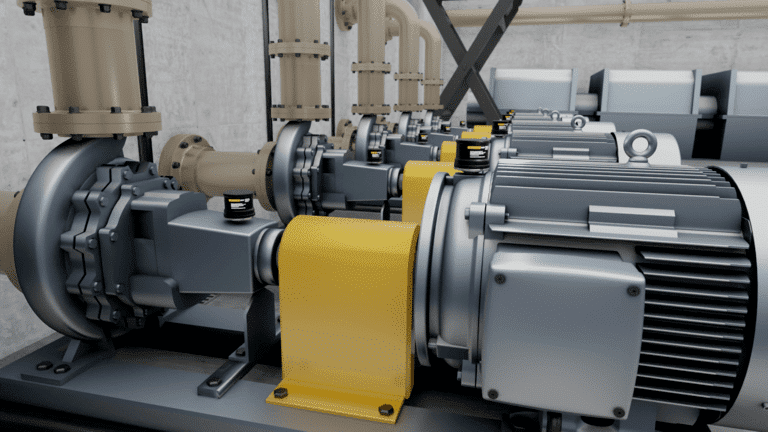

Jednak monitoring oparty na trasach nie jest w stanie wykryć potencjalnych usterek, tak jak monitoring łożysk online. Systemy online opierają się na sieci czujników, które stale monitorują stan łożysk w czasie rzeczywistym. Zapewniają one wcześniejsze ostrzeżenia o potencjalnych problemach, takich jak awarie łożysk, dając zespołowi czas na podjęcie działań, zanim dojdzie do awarii maszyny. Monitoring online jest lepszym wyborem w przypadku zasobów krytycznych, ponieważ może dostarczać natychmiastowe dane i integrować się z systemami ostrzegawczymi, które mogą wysyłać alerty, gdy warunki pracy maszyny przekroczą określony próg.

Narzędzia Prüftechnik oparte na trasach, takie jak VibXpert oferują okresową diagnostykę. W przypadku zasobów o znaczeniu krytycznym, takich jak VibGuard lub bezprzewodowe węzły wibracyjne zapewniają ciągły monitoring i szybkie wykrywanie. Wybierz w oparciu o krytyczność aktywów i potrzeby czasowe wykrywania.

Jakie są korzyści z monitorowania stanu łożysk?

Poprzez przeprowadzenie łożyska monitorowanie stanu Dzięki programowi możesz zadbać o to, aby strategia konserwacji Twojej organizacji miała charakter zapobiegawczy, a nie naprawczy. Wykryjesz problemy, zanim doprowadzą do awarii zasobów, zmniejszając koszty konserwacji i zwiększając produktywność.

Na szczęście dzisiejsza nowoczesna technologia sprawia, że ​​skuteczny program monitorowania łożysk jest łatwiejszy i bardziej opłacalny niż kiedykolwiek. Postęp w dziedzinie czujników i oprogramowania sprawia, że ​​wdrożenie innowacyjnego programu monitorowania stanu jest nie tylko wykonalne, ale także stanowi mądrą decyzję finansową, pomagając obniżyć koszty i wydłużyć czas sprawności.

Innymi słowy, organizacje posiadające solidny program monitorowania stanu łożysk nie tylko będą wyprzedzać awarie łożysk, ale także konkurencję.

5 najlepszych praktyk w zakresie tworzenia programu monitorowania łożysk

1. Ustal priorytety aktywów według krytyczności i wpływu awarii. Monitoruj kluczowe turbiny, łożyska w silnikach o znaczeniu krytycznym dla linii itp.
2. Zdefiniuj częstotliwości monitorowaniaNa przykład, zdecyduj, czy ma sens, aby Twój zespół codziennie lub co tydzień przeprowadzał marszruty ręczne, a także stale monitorował krytyczne zasoby.
3. Ustaw progi alarmowe Ostrożnie, aby zminimalizować liczbę fałszywych alarmów. Wykorzystaj historyczne dane bazowe do dostrojenia limitów.
4. Unikaj pułapek takich jak niespójny monitoring, słaba jakość danych lub zaniedbanie szkolenia.
5. Zapewnij sukces wdrożenia z międzyfunkcyjnym dostosowaniem, jasną strukturą własnościową i okresowymi przeglądami.

Struktura programu monitorowania łożysk będzie się różnić w zależności od rodzaju maszyn, które planujesz monitorować, oraz krytyczności każdego zasobu. Na szczęście Prüfechnik oferuje szeroką gamę narzędzi i oprogramowania, które dopasowują się do działań monitorowania stanu każdej wielkości. Poznaj tutaj nasze rozwiązania w zakresie monitorowania stanu.
