Wyrównanie otworów: dlaczego tradycyjne metody zawodzą

Niewiele zadań związanych z ustawianiem wymaga poziomu precyzji, jaki zapewnia pozycjonowanie otworu. W przypadku dużych turbin nawet niewielkie odchylenia w położeniu osi środkowej mogą mieć mierzalne skutki — zużycie łożysk, zwiększenie wibracji i obniżenie wydajności w miarę upływu czasu. Biorąc pod uwagę skalę i złożoność tych maszyn, osiągnięcie prawdziwego ustawienia otworu nie polega tylko na precyzji; chodzi o powtarzalność i niezawodność.

Przez lata technicy polegali na połączeniu instrumentów optycznych, mikrometrów i metod opartych na drutach, aby wykonać zadanie. Narzędzia te wymagają cierpliwości, doświadczenia i pewnej ręki — mierzenia przesunięć w ułamkach milimetra, kompensowania ugięcia na długich rozpiętościach i ręcznej interpretacji wyników. Jednak w miarę ewolucji projektów turbin i zacieśniania tolerancji, rosną również wymagania dotyczące metod ustawiania.

Systemy oparte na laserach coraz częściej przejmują tę rolę, oferując sposób na szybsze mierzenie i regulację otworów, z większą powtarzalnością i mniejszą zmiennością zależną od technika. Ale w dziedzinie, w której metody są sprawdzone w czasie, a precyzja nie podlega negocjacjom, jak naprawdę wygląda zmiana podejścia?

Ustawienie strun fortepianowych: test precyzji i cierpliwości

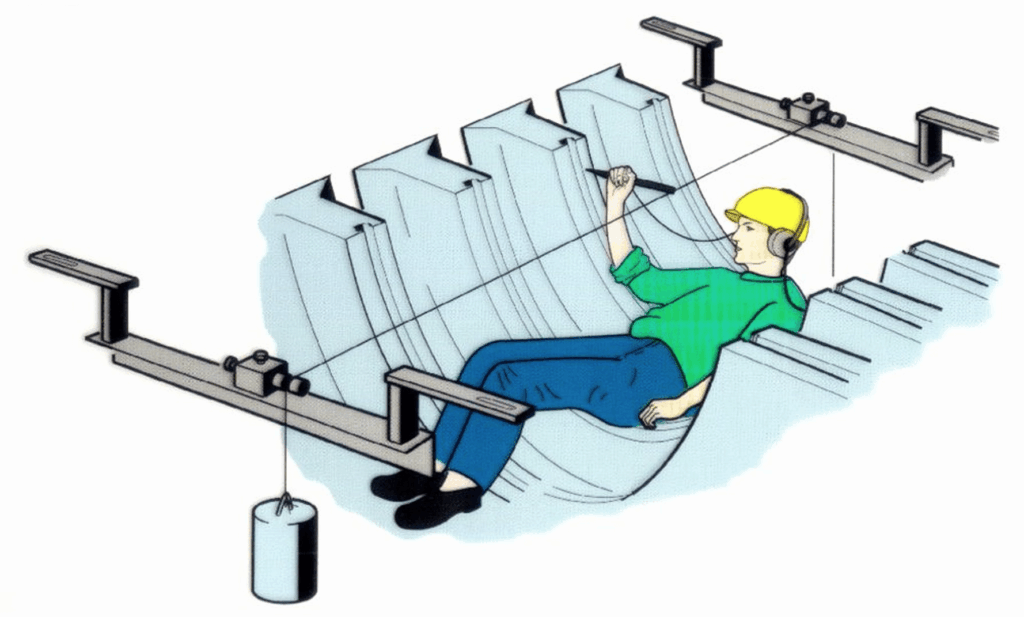

Przez dziesięciolecia wyrównywanie otworów było ręcznym, metodycznym procesem. Drut fortepianowy, jedna z najdłużej stosowanych technik, opiera się na prostej, ale wymagającej zasadzie: rozciągnij cienki stalowy drut przez otwory referencyjne, zmierz odchylenia mikrometrami i odpowiednio je dostosuj. Teoretycznie jest to proste. W praktyce wymaga pełnej uwagi technika — a często także sporego wysiłku fizycznego.

Wszystko zależy od idealnego ułożenia przewodu. Ciężarki napinające pomagają utrzymać go w stabilności, czasami nawet zanurzone w oleju, aby tłumić drgania, a technicy dokładnie sprawdzają przesunięcia. Ale nawet przy doświadczonej ręce dokładność jest ciągłą walką z ograniczeniami fizycznymi.

Na długich odcinkach nie da się uniknąć zwisu drutu i należy to uwzględnić ręcznie. Każda korekta wymaga ponownego ustawienia drutu, a każda nowa regulacja wymaga kolejnej pełnej rundy pomiarów. W przypadku dużych turbin proces ten może trwać dni — same korekty osi łożyska wymagają do 72 godzin, a pełny cykl wyrównania może wydłużyć się do 126 godzin. I pomimo wysiłku, wyrównanie struny fortepianowej jest tak dokładne, jak technik interpretujący wyniki.

Kompromisy starszej metody

Choć struna fortepianowa jest nadal używana, trudno zignorować jej ograniczenia:

• Pracochłonna konfiguracja: Dokładne umieszczenie drutu w osi otworu jest żmudne i wymaga dużych umiejętności.
• Ugięcie i błąd: Na długich dystansach zwis przewodów powoduje zniekształcenia, które należy ręcznie kompensować.
• Dokładność zależna od technika: Spójność pomiarów zależy od doświadczenia i techniki operatora.
• Czasochłonne: Duże wyrównania otworów mogą zająć do 126 godzin, z koniecznością przeprowadzenia wielu iteracji.
• Ograniczona dokumentacja: Odczyty rejestrowane są ręcznie, co utrudnia ich śledzenie i kontrolę jakości.

Mimo wszystkich wad drut fortepianowy przetrwał z jakiegoś powodu — jest znany, powszechnie rozumiany i nie wymaga specjalistycznego sprzętu. Jednak w miarę jak turbiny stają się większe, tolerancje się zacieśniają, a harmonogramy konserwacji wymagają szybszych realizacji, Jak zrównoważone jest to podejście?

Wyrównanie optyczne: niewielka poprawa

Metody optyczne, choć bardziej zaawansowane niż struna fortepianowa, wciąż wiążą się ze znacznymi wyzwaniami. Systemy takie jak teleskopowe urządzenia celownicze i autokolimatory zapewniają dokładniejszą linię odniesienia, ale nadal są w dużym stopniu zależne od wiedzy technicznej. Konfiguracja jest skrupulatna, wymaga idealnego ustawienia celów optycznych i starannej kalibracji w celu uniknięcia dryfu pomiaru.

Dokładność jest różna, zazwyczaj od ±0.05 mm do ±0.1 mm, w zależności od instrumentu i umiejętności operatora. A chociaż narzędzia optyczne eliminują zwisanie drutu, wprowadzają własny zestaw problemów. Warunki oświetleniowe, wibracje, a nawet wahania temperatury mogą wpływać na pomiary, wymagając ciągłych regulacji w celu utrzymania dokładności.

Inną wadą jest akumulacja błędów. Za każdym razem, gdy stacja optyczna jest przesuwana, wprowadzany jest minimalny błąd 0.1 mm, który następnie przenosi się na kolejne odczyty, sprawiając, że pomiary na duże odległości stają się coraz mniej wiarygodne.

Choć metody optyczne redukują niektóre niedogodności związane z ustawianiem za pomocą przewodów, nie rozwiązują w pełni największego problemu branży: osiągnięcia precyzji bez dużego wysiłku manualnego.

Tu właśnie pojawiają się systemy oparte na laserach.

Wyrównanie laserowe: fundamentalna zmiana

Prawdziwa różnica między wyrównywaniem laserowym a tradycyjnymi metodami nie polega tylko na precyzji — chodzi o sposób podejścia do wyrównywania. W przypadku strun fortepianowych i narzędzi optycznych proces jest z natury reaktywny: mierz, dostosowuj, powtarzaj. Każdy cykl wprowadza potencjalny błąd, czy to z powodu zwisu drutu, zmienności technika, czy warunków środowiskowych. Wyrównywanie laserowe całkowicie zmienia tę dynamikę.

Zamiast obchodzić ograniczenia fizyczne, lasery zapewniają stałe, wolne od zniekształceń odniesienie na duże odległości. Co ważniejsze, umożliwiają proaktywne dopasowanie — pomiary nie są tylko ostateczną kontrolą, ale przewodnikiem w czasie rzeczywistym, pomagającym technikom korygować odchylenia w trakcie pracy.

Wraz z tą zmianą pojawia się inny sposób pracy. Technicy nie tylko mierzą; oni aktywnie dokonują wyrównania. Proces przechodzi od iteracyjnej korekty do ciągłej optymalizacji, redukując przeróbki i skracając czas wyrównania z dni do godzin. Pełne wyrównanie otworu, które kiedyś zajmowało do 126 godzin przy użyciu struny fortepianowej, teraz można wykonać w ciągu zaledwie 8–10 godzin. A konfiguracja, która wymagała dwóch godzin przy użyciu metod ręcznych, teraz zajmuje zaledwie 15 minut.

Jak CentrAlign Ultra zmienia równanie

Systemy takie jak CentrAlign Ultra są zbudowane wokół tej zmiany. Opracowany do precyzyjnego ustawiania otworów w turbinach parowych i gazowych, sprężarkach i innych maszynach obrotowych, zastępuje tradycyjne metody pomiarami opartymi na laserze i cyfrowym sprzężeniem zwrotnym w czasie rzeczywistym. W przeciwieństwie do narzędzi drutowych lub optycznych, CentrAlign Ultra nie tylko mierzy ustawienie otworów — zapewnia prawdziwe pozycjonowanie linii środkowej otworu, eliminując ugięcie z metod drutowych i aktywnie kompensując dryft lasera na duże odległości.

Kluczowym elementem tego systemu jest opatentowana konstrukcja wspornika CentrAlign, zaprojektowana zarówno do otworów magnetycznych, jak i niemagnetycznych. Te wsporniki umożliwiają konfiguracje tops-on lub tops-off, dostosowując się do różnych ustawień turbin i maszyn. W przeciwieństwie do tradycyjnych metod ustawiania, które wymagają żmudnych ręcznych regulacji, wsporniki CentrAlign Ultra utrzymują laser i czujnik w stabilnej, powtarzalnej pozycji — zapewniając dokładność bez niewspółosiowości spowodowanej przez technika.

Każdy wspornik ma stałą podstawę, która blokuje się bezpiecznie na miejscu, podczas gdy obrotowy uchwyt czujnika zapewnia precyzyjne centrowanie. Pozwala to technikom na swobodne obracanie czujnika w otworze, zachowując jednocześnie stały punkt odniesienia, eliminując mechaniczne ugięcie i błędy ręcznego pozycjonowania, które były nieuniknione w przypadku struny fortepianowej i narzędzi optycznych. System obsługuje średnice otworów od 120 mm do 5000 mm, dzięki czemu można go dostosować do szerokiego zakresu zastosowań turbinowych i przemysłowych.

Ponadto dzięki bezprzewodowej transmisji danych i automatycznym obliczeniom CentrAlign Ultra eliminuje potrzebę ręcznego rejestrowania i iteracyjnych korekt. Pomiary są wyświetlane w czasie rzeczywistym, co pozwala technikom na natychmiastową regulację ustawienia, zamiast przechodzić przez powtarzające się cykle konfiguracji. Ta wydajność przekłada się bezpośrednio na oszczędność czasu — korekty osi łożyska, które kiedyś zajmowały 72 godziny, teraz można wykonać w ciągu zaledwie 3 godzin.

W przypadku konserwacji turbin na dużą skalę nie jest to tylko wygoda — to konieczność. Przy odległościach otworów sięgających do 166 stóp tradycyjne narzędzia do ustawiania wprowadzają zbyt wiele niepewności i kumulują błędy na długich odcinkach. Laserowo prowadzone wsporniki CentrAlign Ultra i kompensacja dryfu w czasie rzeczywistym zapewniają spójną, wysoce precyzyjną linię odniesienia, osiągając dokładność w zakresie od ±0.005 mm do ±0.02 mm.

Ale ta zmiana nie dotyczy tylko jednego systemu — chodzi o fundamentalną zmianę w podejściu branży do osiowania otworów. Pytanie nie brzmi już, czy systemy oparte na laserach działają, ale czy tradycyjne metody nadążają za nowoczesnymi wymaganiami.

Porównanie metod ustawiania otworów

	Wyrównanie strun fortepianowych	CentrAlign Ultra
Ustawienia czasu	2 godzin	15 Minut
Ustanawianie punktów odniesienia	2 godzin  Manualna instalacja	Natychmiastowy obliczone cyfrowo
Zwis/zniekształcenie przewodu	Wymaga ręcznych poprawek	Nie dotyczy (odniesienie do linii laserowej)
Pierwszy pomiar wyrównania	3 godzin wymaga usunięcia drutu	1 godzina pomiar ciągły
Korekta osi łożyska	72 godzin podkładki, docieranie, resetowanie drutu	3 godzin korekty w czasie rzeczywistym
Pierwsza korekta przepony	10 godzin szlifowanie i ponowne ustawianie	Poprawiono wraz z pomiarem
Druga kontrola ustawienia	3 godzin przewód musi zostać zresetowany	1 godzina nie ma potrzeby wyjmowania lasera
Drugi cykl korekcyjny	10 godzin	Minimalny dodatkowy czas ponieważ laser jest już skonfigurowany
Ponowna kontrola regulacji po zamontowaniu membrany	8 godzin przewód musi zostać ponownie zresetowany	1 godzina walidacja cyfrowa
Trzecie czytanie przepon	3 godzin	1 godzina
Całkowity czas pełnego ustawienia	126 godzin	8-10 godzin

Branża na rozdrożu

Przez dziesięciolecia ustawianie lufy było testem cierpliwości i precyzji. Tradycyjne metody — struna fortepianowa, mikrometry i optyczne przyrządy celownicze — były najlepszymi dostępnymi narzędziami, ale wymagały wprawnych rąk, powtarzanych pomiarów i ręcznej interpretacji.

To podejście działało, gdy turbiny były mniejsze, tolerancje były luźniejsze, a przestoje nie były tak kosztowne. Ale dzisiaj, gdy odległości otworów sięgają do 166 stóp, wymagana jest dokładność na poziomie mikronów, a każda godzina przestoju oznacza utratę przychodów, branża staje w obliczu nowej rzeczywistości: ustawianie musi być szybsze, bardziej powtarzalne i mniej zależne od technika.

Systemy oparte na laserze, takie jak CentrAlign Ultra, nie są tylko lepszym narzędziem — stanowią fundamentalną zmianę w sposobie wykonywania osiowania otworów. Pomiary w czasie rzeczywistym zastępują iteracyjne poprawki. Dane bezprzewodowe zastępują ręcznie pisane dzienniki. Automatyczne pozycjonowanie linii środkowej zastępuje ręczne regulacje. To, co kiedyś zajmowało 126 godzin, teraz zajmuje od 8 do 10 godzin.

Korzyści są oczywiste. Ale zmiana nie następuje z dnia na dzień. Tradycyjne metody były podstawą osiowania otworów przez pokolenia, a odejście od nich nie polega tylko na przyjęciu nowej technologii — chodzi o przemyślenie tego, co jest możliwe.

Dla wielu zespołów konserwacyjnych zmiana już się rozpoczęła. Pytanie nie brzmi już, czy wyrównywanie laserowe zastąpi tradycyjne metody, ale kiedy.
