Pomiar wibracji w celu konserwacji predykcyjnej

Każdy wirujący składnik majątku wytwarza wibracje. Pewien poziom wibracji jest normalny, ale zmiany w wzorcach wibracji mogą sygnalizować potencjalne problemy – na długo zanim te problemy staną się widoczne w inny sposób. Od czasu zbudowania pierwszego napędzanego silnikiem elementu maszynowego zespoły konserwacyjne pomiar wzorców drgań, co może sygnalizować zmianę w funkcjonowaniu maszyny.

Obecnie narzędzia do pomiaru drgań są bardzo czułe i łatwe w użyciu. Potrafią wykryć nawet najmniejszą zmianę częstotliwości drgań. W wielu przypadkach mogą również zbierać i udostępniać te dane w czasie rzeczywistym, dzięki czemu możesz natychmiast dostrzec wzorce i zidentyfikować potencjalne wady w swoich maszynach. Jest to również znane jako konserwacja oparta na stanie lub konserwacja predykcyjna, ponieważ pozwala przewidzieć, kiedy konserwacja jest potrzebna na podstawie stanu zasobu w czasie rzeczywistym.

Ostatecznie oznacza to, że będziesz mieć mniej przestojów i zmniejszysz wydatki na konserwację. Oto, jak to działa, a także cztery najczęstsze narzędzia do pomiaru wibracji aktywów.

Jak mierzy się wibracje?

Pomiar wibracji zaczyna się od czujnika. Niektóre czujniki są przenośne, inne są montowane bezpośrednio na urządzeniu, które chcesz monitorować. Czujniki wibracji mierzą ogólny poziom wibracji emitowanych przez Twój zasób, a także specjalistyczne pomiary, takie jak przemieszczenie, prędkość i przyspieszenie.

Gdy Twoja maszyna wibruje, czujnik piezoelektryczny wytwarza sygnał elektryczny proporcjonalny do wibracji maszyny. Informacje te są następnie wyświetlane w interfejsie użytkownika, którego zespoły konserwacyjne mogą używać do określania problemów w miarę ich pojawiania się. Systemy pomiaru wibracji mogą również wysyłać alerty dotyczące krytycznych warunków wymagających natychmiastowej uwagi.

Które maszyny wymagają pomiaru drgań?

Każdy obracający się element wyposażenia ma swój własny „podpis” wibracji, więc teoretycznie można monitorować wibracje każdej maszyny napędzanej silnikiem. W rzeczywistości, oczywiście, większość dzisiejszych operacji ma budżety do rozważenia, a pełne wdrożenie monitorowanie stanu nie zawsze jest wykonalne. Podczas gdy monitorowanie wibracji stało się bardzo przystępne cenowo i istnieją narzędzia do monitorowania wibracji dostosowane do każdego budżetu, niektóre zespoły konserwacyjne nadal będą musiały priorytetyzować maszyny – zwłaszcza podczas wdrażania programu konserwacji predykcyjnej po raz pierwszy.

Zespoły konserwacyjne powinny co najmniej wykorzystywać monitorowanie drgań w celu:

• Sprzęt o kluczowym znaczeniu dla codziennych operacji, w przypadku których koszty przestoju są szczególnie wysokie
• Maszyny, których naprawa lub wymiana byłaby niezwykle kosztowna
• Aktywa, w przypadku których nieoczekiwana awaria może mieć wpływ na zdrowie i bezpieczeństwo Twoich pracowników
• Nowy sprzęt, którego niezawodność oceniasz

Gdzie montuje się czujniki do pomiaru drgań?

Pomiary drgań są przydatne do wykrywania niewspółosiowości, problemów z pasem, problemów z łożyskami i luźnych części. Umieść czujniki tak blisko, jak to możliwe, komponentu, który chcesz monitorować. Często oznacza to łożysko silnika, łożysko wału lub inne ważne łożysko. Jeśli używasz czujników bezprzewodowych, będziesz mógł dostosować czujniki, aby mieć pewność, że otrzymujesz dokładny odczyt.

Cztery narzędzia do pomiaru drgań w obiektach przemysłowych

Narzędzia do pomiaru drgań przeszły długą drogę od czasów, gdy technicy polegali na narzędziach analogowych. Oto niektóre z najlepszych narzędzi do pomiaru drgań na rynku.

1. Ręczne testery wibracji

Tester wibracji to doskonałe, wszechstronne narzędzie do sprawdzania stanu Twoich zasobów. Jego ekran diagnostyczny zapewnia szybki wgląd w wszelkie usterki mechaniczne, takie jak niewyważenie, luzy lub rozbieżność. Ekran diagnostyczny jest łatwy do odczytania nawet dla nowych, nieprzeszkolonych pracowników. Posiada wbudowaną skalę ważności, dzięki czemu możesz łatwo określić, które problemy wymagają szybkiego rozwiązania. Zaleca nawet rodzaj napraw, których może wymagać Twój sprzęt.

Tester ma wbudowaną pamięć, dzięki czemu możesz śledzić zmiany w wydajności swoich zasobów w czasie. Możesz również łatwo zmienić konfigurację testera w zależności od tego, czy testujesz napędy pasowe, skrzynie biegów czy inne zasoby.

2. Mierniki wibracji

miernik wibracji jest świetnym narzędziem dla zespołów konserwacyjnych, które chcą uzyskać szczegółowy obraz stanu sprzętu. To narzędzie zajdzie trochę dalej niż podstawowy tester drgań. Oprócz pomiaru ogólnych drgań mierzy również stan łożysk i temperaturę.

Miernik wibracji jest przeznaczony do wysyłania alertów tekstowych, dzięki czemu Twój zespół zawsze będzie na bieżąco z sytuacją Twoich aktywów. Alerty są napisane prostym, nietechnicznym językiem. Miernik wibracji przechowuje również do 3,500 pomiarów w swojej pamięci pokładowej i ułatwia eksportowanie danych do analizy.

3. Czujniki do analizy drgań

Czujniki analizy drgań zapewniają kompleksowy system, który mierzy i analizuje dane dotyczące drgań. System obejmuje bezprzewodowy czujnik drgań i aplikację oprogramowania, która pozwala zespołowi konserwacyjnemu organizować i rozumieć dane dotyczące drgań, dzięki czemu można określić, jakie działania należy podjąć. Bezprzewodowy czujnik można łatwo zintegrować z istniejącymi operacjami, niezależnie od tego, czy korzystasz już z technologii IIoT.

4. Bezprzewodowe czujniki wibracji

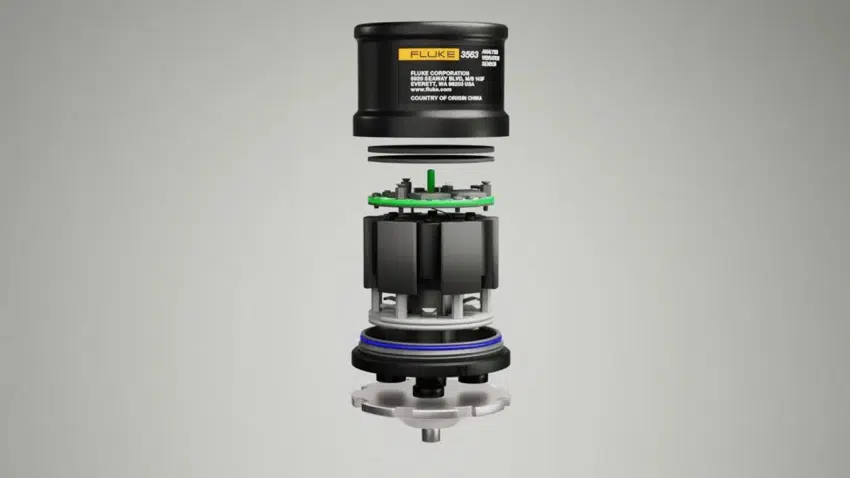

Czujnik Fluke Vibration Screening składa się z czujnika dalekiego zasięgu, bez baterii i opartego na chmurze oprogramowania do analizy danych. Czujnik działa na energię słoneczną, więc nigdy nie będziesz musiał wysyłać zespołu konserwacyjnego, aby wymienić baterie. To narzędzie, które możesz ustawić i zapomnieć.

Oprogramowanie wysyła alerty i powiadomienia, gdy maszyna wymaga dalszej inspekcji lub naprawy. Będziesz mógł również monitorować dane dotyczące wibracji, gdziekolwiek się znajdujesz. Pulpit jest intuicyjny i łatwy w użyciu.

Poznaj zalety pomiaru drgań

Niezależnie od Twoich konkretnych potrzeb i budżetu, istnieje narzędzie do pomiaru drgań, które jest odpowiednie dla Twojego programu konserwacji. Będziesz zaskoczony, jak szybko systemy pomiaru drgań zapewniają dłuższy czas sprawności i oszczędności dla całej Twojej działalności. Zobacz nasze ostatnie studium przypadku dowiedzieć się, w jaki sposób program monitorowania stanu technicznego pozwolił jednemu klientowi obniżyć koszty konserwacji o 96%.
