Narzędzia do laserowego ustawiania pasów – ustawianie pasów i kół pasowych

Narzędzia Pruftechnik PULLALIGN do ustawiania pasów umożliwiają szybkie, precyzyjne ustawianie laserowe, zapobiegając awariom i maksymalizując żywotność maszyny. Korygowanie ustawienia kół pasowych znacznie wydłuża żywotność maszyny i obniża zużycie energii poprzez zmniejszenie zużycia i poprawę wydajności. Podczas gdy można zidentyfikować niewspółosiowość wizualnie lub za pomocą prostej krawędzi, użycie laserowego narzędzia do ustawiania kół pasowych sprawia, że ​​znalezienie niewspółosiowości kątowej, pionowej i poziomej jest znacznie szybsze i łatwiejsze. Nasze laserowe narzędzia do ustawiania pasów i narzędzia do ustawiania kół pasowych są łatwe w użyciu i mogą zwrócić się w ciągu zaledwie kilku miesięcy.

WYRÓWNAJ

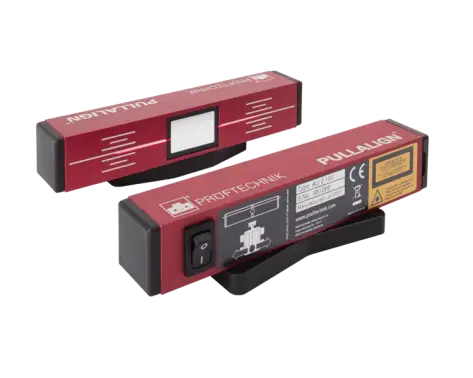

Narzędzie Pruftechnik PULLALIGN do ustawiania pasów i kół pasowych przy użyciu technologii pojedynczego lasera

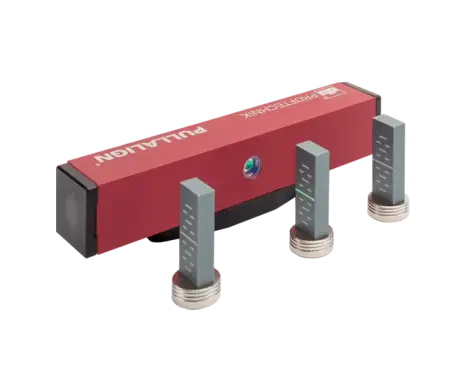

PULLALIGN LITE 2

Pruftechnik PULLALIGN LITE 2 narzędzie do ustawiania pasów i kół pasowych

Często zadawane pytania

Czym jest nieprawidłowe ustawienie paska?

Niewspółosiowość paska napędowego i napędzanego koła pasowego jest zdecydowanie najczęstszym i najbardziej szkodliwym błędem montażowym, który występuje w przypadku paska. Niewspółosiowość paska nie jest zazwyczaj spowodowana niedbalstwem instalatora. Problemy z wyrównaniem paska są częściej spowodowane brakiem odpowiednich narzędzi do przeprowadzenia wymaganego wyrównania.

Przez wiele lat, w najlepszym przypadku, napięty drut lub prosta krawędź były jedynymi dostępnymi narzędziami do ustawiania paska. Obie metody polegają całkowicie na wzroku instalatora, aby upewnić się, że ustawienie paska jest prawidłowe. Żadna z metod nie ma udokumentowanych pomiarów. Obie polegają na tym, że instalator reguluje koło pasowe, aż powierzchnie lub rowki koła pasowego dotkną powierzchni prostej krawędzi lub napiętego drutu. Następnie koło pasowe jest obracane o pół obrotu, a następnie ponownie sprawdzane i regulowane. Pomiar jest następnie powtarzany, aż koła pasowe będą wydawały się być w jednej linii. Nie można zmierzyć żadnej kątowości ani niedokładnego montażu linii odniesienia. System jest czystym szacunkiem ustawienia dwóch kół pasowych.

Istnieją trzy podstawowe parametry opisujące niewspółosiowość kół pasowych. Są to kątowość pionowa, kątowość pozioma i przesunięcie osiowe. Warunki te występują zazwyczaj w dowolnej lub wszystkich kombinacjach warunków wyrównania pasa.

Istnieją dwie różne metody stosowane do uzyskania wyrównania koła pasowego i wyrównania pasa w maszynach obrotowych. Mniej zaawansowana metoda wykorzystuje narzędzia mechaniczne, takie jak linijka, szczelinomierz, miarka taśmowa, drut, sznurek, poziomica lub kalibrowany stożek. Ta tradycyjna metoda może być szybsza, ale nie gwarantuje dokładności.

Bardziej zaawansowana metoda wykorzystuje wyrównanie kół pasowych za pomocą technologii laserowej, aby uzyskać niezawodne, dokładne odczyty. Narzędzie do laserowego wyrównywania pasów pasowych ułatwia identyfikację niewspółosiowości i maksymalizuje wydajność pomiaru.

Sprawdzanie niewspółosiowości paska i koła pasowego odbywa się za pomocą narzędzi ręcznych, np. liniału lub laserowego urządzenia do ustawiania kół pasowych i pasów.

Wyrównanie kół pasowych jest krytyczne, ponieważ gdy koło pasowe jest niewspółosiowe, powoduje to dodatkowe obciążenie maszyn. Wyrównanie kół pasowych laserem zmniejsza wibracje, wydłuża żywotność paska i łożyska oraz zmniejsza wibracje, hałas i zużycie energii.

  • Zmniejsza przedwczesne zużycie paska

  • Zmniejsza zużycie energii

  • Zmniejsza wibracje maszyny

  • Prowadzi do poprawy wydajności maszyny

Do ustawiania pasów i kół pasowych najczęściej stosuje się narzędzia ręczne, takie jak liniał mierniczy lub szczelinomierz, laserowe narzędzie do ustawiania kół pasowych lub system do ustawiania pasów.

Narzędzie do laserowego ustawiania kół pasowych jest łatwiejsze do odczytania i zwiększa dokładność ustawienia. Prawidłowe ustawienie kół pasowych i pasów znacznie wydłuża żywotność maszyny i zmniejsza zużycie energii poprzez zmniejszenie zużycia pasów i kół pasowych oraz poprawę wydajności zasobów.

Wyrównanie pasów jest kluczowym aspektem utrzymania sprawności operacyjnej. Gdy pasy i koła pasowe są niewspółosiowe, powoduje to dodatkowe obciążenie sprzętu. Z czasem prowadzi to do nadmiernego zużycia, skracając żywotność zasobów. Nieskorygowane, niewspółosiowe pasy i koła pasowe mogą prowadzić do awarii i poważnie wpłynąć na wydajność.

Dobrym pomysłem jest regularne mierzenie wyrównania paska (i wyrównania kół pasowych), aby wyprzedzić wszelkie nowe problemy z wyrównaniem. Nowoczesne narzędzia do wyrównywania pasów ułatwiają to. Narzędzia do laserowego wyrównywania pasów i laserowe narzędzia do wyrównywania kół pasowych to prosty i niedrogi sposób na naprawę problemów z wyrównaniem.

Laserowe ustawianie pasów i kół pasowych to prosta, nowoczesna metoda rozwiązywania problemów z ustawieniem. Jest łatwa do wdrożenia, nawet jeśli Twoje zespoły konserwacyjne nie mają dużego doświadczenia technicznego. Jest również bardzo precyzyjna i może wykryć drobne problemy z ustawieniem na wczesnym etapie, zanim staną się poważne.

Staromodny sposób mocowania kół pasowych polegał na użyciu narzędzi takich jak szczelinomierze, sznurek i liniały do ​​sprawdzania wyrównania. Takie podejście nie jest wystarczająco dokładne dla dzisiejszych precyzyjnych aktywów.

Narzędzia do ustawiania laserowego wykorzystują precyzję wiązki laserowej, aby wychwycić nawet najmniejszy problem z ustawieniem paska i koła pasowego. Przy dzisiejszych zasobach niewielkie problemy z ustawieniem paska robią różnicę. A wczesne wykrycie nieprawidłowego ustawienia pozwala na wyeliminowanie problemu w zarodku, oszczędzając zasoby w przyszłości.

Najstarszym narzędziem do ustawiania pasów jest ludzkie oko. Do sprawdzania ustawienia stosowano również wskaźniki zegarowe, druty i linijki.

Najlepszym nowoczesnym podejściem do naprawy wyrównania pasów lub wyrównania kół pasowych jest narzędzie do laserowego wyrównywania. Narzędzia do laserowego wyrównywania pasów i kół pasowych mogą wyrównywać koła pasowe i rowki kół pasowych. Są łatwe w użyciu i mają przyjazny dla użytkownika interfejs, który prowadzi zespoły przez proces dokonywania pomiarów i korygowania niewspółosiowości.
