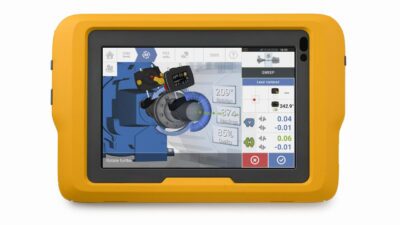

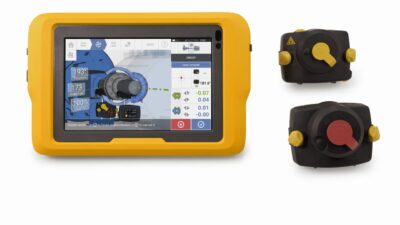

OptAlign Touch – System laserowego ustawiania
OptAlign Touch zapewnia niezrównaną precyzję i łatwość użytkowania dzięki najnowocześniejszej technologii od starych ekspertów w dziedzinie ustawiania laserowego, firmy Prüftechnik.
Uproszczone, precyzyjne ustawianie współosiowości: Przeznaczone do standardowych zadań ustawiania współosiowości, idealne dla użytkowników potrzebujących niezawodnego i prostego rozwiązania do rutynowych zadań ustawiania współosiowości.
Przyjazny dla użytkownika: Posiada intuicyjny interfejs z ekranem dotykowym i prowadzonymi procedurami, dzięki czemu złożone zadania związane z ustawianiem położenia są bardziej dostępne dla użytkowników o różnym poziomie umiejętności (połączenie Wi-Fi i Bluetooth)
Potężne oprogramowanie: OptAlign zapewnia niezbędne narzędzia analityczne do standardowych zadań związanych z dopasowaniem, skupiając się na usprawnionym monitorowaniu, trendowaniu i raportowaniu, a także na uproszczonym przetwarzaniu danych
Wyrównanie zestawu maszyn: 3 maszyny
Tryby pomiaru: System oferuje różne tryby pomiaru, w tym pomiar pojedynczego punktu, pomiar wielu punktów i pomiar ciągły, co pozwala na dostosowanie go do różnych scenariuszy wyrównywania.
Wykrywanie miękkich stóp: OptAlign pomaga identyfikować i korygować miękkie stopy, co jest kluczowym krokiem w zapewnieniu prawidłowego ustawienia i działania maszyny.
Aktywny wywiad sytuacyjny (ASI): Ta funkcja automatycznie dostosowuje się do sytuacji, zapewniając informacje zwrotne i wskazówki w czasie rzeczywistym, co usprawnia proces wyrównywania.
Ruch na żywo: OptAlign oferuje funkcjonalność Ruch na żywo zarówno w płaszczyźnie pionowej, jak i poziomej, umożliwiając wprowadzanie korekt w czasie rzeczywistym i natychmiastową informację zwrotną podczas procesu wyrównywania.
Uzyskaj informacje o produkcie

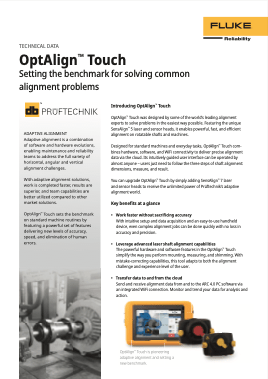

OptAlign Touch Arkusz danych - angielski
Dane techniczne
Technologia
Technologia sensALIGN Series opiera się na wrodzonej technologii pojedynczego lasera PRUFTECHNIK, która zapewnia niezwykle precyzyjne wyniki pomiarów oraz najłatwiejszy montaż i pomiar w terenie. Czujniki sensALIGN 7 obejmują dwa duże detektory HD o dużej czułości na położenie (PSD) i inklinometry MEMS. W połączeniu z możliwością rozszerzenia detektora (InfiniRange) zawsze można zmierzyć i udokumentować początkowy stan wyrównania; bez względu na to, jak duże jest rozbieżności. Ponadto technologia ta umożliwia jednoczesne monitorowanie korekt maszyny w kierunku pionowym i poziomym, zaczynając od dowolnej pozycji kątowej, w której czujnik się zatrzymuje.
Dzięki sensALIGN 7 drzwi do najtrudniejszych zastosowań w zakresie ustawiania otwierają się szeroko. Inteligentne funkcje ustawiania umożliwiają spokojne podejście do skomplikowanych ustawień: intelliSWEEP filtruje wszelkie słabe dane pomiarowe z powodu trudnych warunków pomiarowych.
Niezależnie od tego, czy jest to wał Cardana, pompa pionowa czy układ turbomaszyn, ROTALIGN touch Cię nie zawiedzie. Zawiera wszystkie najlepsze inteligentne funkcje: vertiSWEEP, wał Cardana, Live Trend, Live Move, Multicoupling Measure, Move i Live Trend.
Obejrzyj nasze filmy dotyczące laserowego ustawiania wałów
Dotyk ROTALIGN
Jak ustawić maszynę w jednym ruchu na żywo

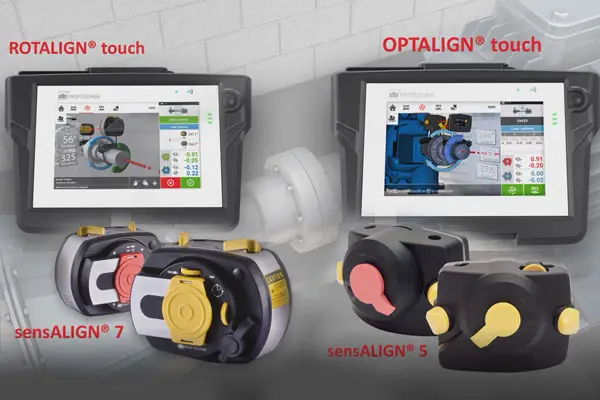

sensALIGN 5 i 7 Różnica w ustawieniu wału
Pobierz więcej informacji za darmo
- Jak bezpiecznie wyrównywać turbiny wiatrowe za pomocą ROTALIGN i OPTALIGN - English
Studium przypadku
Jak zaoszczędzić na kosztach dzięki precyzyjnemu ustawianiu wałów - English
Studium przypadku
Jak zaoszczędzić na kosztach dzięki precyzyjnemu ustawianiu wałów - English
Studium przypadku
PRUFTECHNIK Alignment | Wyrównanie i pomiar geometryczny - angielski
Broszura
Co nowego?
urządzenie dotykowe Wersja oprogramowania układowego 2.5
Tolerancje ANSI dostępne dla sprzęgieł typu Short Flex i Spacer
Rozdzielczość dostępna w 2DP i 3DP (metryczna)
Podgląd wydruku raportu
Zgłoś nową sekcję: Numer seryjny sprzętu pomiarowego i termin kalibracji
Ekran tolerancji dostępny bezpośrednio z widoku Wyniki
Przycisk pomocy kontekstowej „?” dostępny bezpośrednio na głównych ekranach przepływu pracy
Przycisk „Dodaj stopy” dostępny we właściwościach maszyny stacjonarnej
Uwaga: wersja 2.5 oprogramowania sprzętowego urządzeń dotykowych wymaga do komunikacji oprogramowania ARC 4.0 w wersji 2.5.
Jak uaktualnić oprogramowanie sprzętowe?
urządzenie dotykowe – procedura aktualizacji ALI 50.200
Upewnij się, że urządzenie dotykowe jest naładowane lub jego bateria jest naładowana w co najmniej 50%.
Rozpakuj plik na pustą pamięć USB PRUFTECHNIK. Oprogramowanie układowe jest przechowywane w folderze „touch”.
Włącz urządzenie dotykowe. Poczekaj, aż pojawi się ekran główny.
Podłącz pamięć USB do portu USB urządzenia dotykowego. Nowe oprogramowanie układowe skopiowane z pamięci USB do urządzenia dotykowego.
Po około 1 minucie na ekranie pojawi się komunikat informujący o znalezieniu nowego uaktualnionego oprogramowania układowego. Naciśnij zielony przycisk znacznika wyboru, aby rozpocząć uaktualnianie. Wyjmij pamięć USB z urządzenia dotykowego.
Urządzenie dotykowe zostanie ponownie uruchomione i rozpocznie się aktualizacja oprogramowania sprzętowego.
Po zakończeniu aktualizacji oprogramowania sprzętowego urządzenie dotykowe uruchamia się ponownie i wyświetla ekran główny.
Pliki do Pobrania
Oprogramowanie układowe Rotalign touch | Wersja 2.5
firmware
