Funkcje adaptacyjnego wyrównywania podczas pracy w niebezpiecznych obszarach
Zainteresowany?
Dowiedz się więcej…

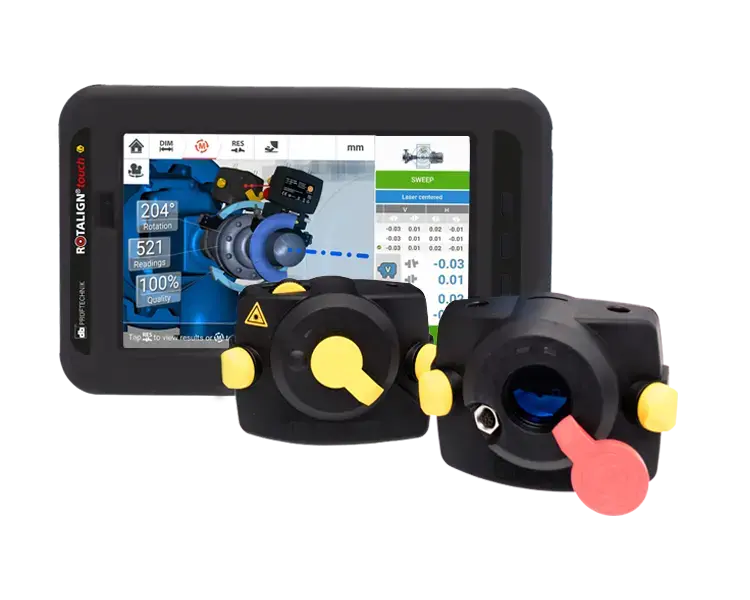

Zaawansowane laserowe ustawianie wałów w obszarach EX/ATEX
ROTALIGN touch EX posiada certyfikat ATEX/IECEX dla strefy 1. Wyposażony w przyjazne dla użytkownika funkcje wyrównywania, unikalne dla PRUFTECHNIK, ROTALIGN touch EX skraca czas pomiaru dzięki:
- Tryb ciągłego przemiatania SWEEP zapewniający wysokiej jakości pomiary przy zaledwie jednym obrocie wału
- Funkcja Live Move umożliwiająca jednoczesne wprowadzanie korekt maszyny w czasie rzeczywistym w kierunku poziomym i pionowym
- vertiSWEEP do pomiaru maszyn pionowych w jednym obrocie wału
Uchwyt ramienia obrotowego wału Cardana umożliwia wykonywanie pomiarów bez konieczności demontażu wału - Kreator miękkich stóp do diagnozowania problemów z miękkimi stopami
- Symulator ruchu pozwala operatorowi symulować wartości podkładek i korekty poziome przed przesunięciem maszyny
sensALIGN 5
Technologia serii sensALIGN oparta jest na technologii pojedynczego lasera PRUFTECHNIK i zapewnia niezwykle precyzyjne wyniki pomiarów przy jednoczesnym najłatwiejszym montażu i pomiarze w terenie.
Czujniki sensALIGN 5 obejmują dwa duże detektory HD o dużej czułości na położenie (PSD) i inklinometry MEMS. W połączeniu z możliwością rozszerzenia detektora (InfiniRange) zawsze można zmierzyć i udokumentować początkowy stan wyrównania, niezależnie od tego, jak duże jest rozbieżności.
Technologia ta pozwala również na równoczesne monitorowanie korekt maszyny w kierunku pionowym i poziomym, zaczynając od dowolnego położenia kątowego, w którym czujnik się zatrzyma.
Pobierz więcej informacji za darmo
PRUFTECHNIK Alignment | Wyrównanie i pomiar geometryczny - angielski
Co nowego?
urządzenie dotykowe Wersja oprogramowania układowego 2.5.1
- Tolerancje ANSI dostępne dla sprzęgieł typu Short Flex i Spacer
- Rozdzielczość dostępna w 2DP i 3DP (metryczna)
- Podgląd wydruku raportu
- Zgłoś nową sekcję: Numer seryjny sprzętu pomiarowego i termin kalibracji
- Ekran tolerancji dostępny bezpośrednio z widoku Wyniki
- Przycisk pomocy kontekstowej „?” dostępny bezpośrednio na głównych ekranach przepływu pracy
- Przycisk „Dodaj stopy” dostępny we właściwościach maszyny stacjonarnej
Uwaga: wersja 2.5 oprogramowania sprzętowego urządzeń dotykowych wymaga do komunikacji oprogramowania ARC 4.0 w wersji 2.5.
Jak uaktualnić oprogramowanie sprzętowe?
Urządzenie ROTALIGN Touch EX – procedura aktualizacji
- Pobierz i rozpakuj pliki „rom” na komputerze
- Upewnij się, że urządzenie ROTALIGN touch EX jest naładowane lub ma co najmniej 50% pojemności baterii.
- Włącz urządzenie ROTALIGN touch EX i podłącz je do komputera. Pojawi się wskazówka, aby zezwolić komputerowi z systemem Windows na dostęp do urządzenia
- Po potwierdzeniu urządzenie ROTALIGN touch EX pojawi się w Eksploratorze plików
- Kliknij dwukrotnie „Tablet”, aby uzyskać dostęp do folderów na urządzeniu ROTALIGN touch EX
- Przenieś wszystkie rozpakowane pliki „rom” do folderu „FirmwareUpdate” urządzenia ROTALIGN touch EX
- Po skopiowaniu wszystkich plików „rom” do folderu „FirmwareUpdate” odłącz urządzenie ROTALIGN touch EX od komputera
- Na urządzeniu ROTALIGN touch EX pojawia się okno komunikatu na ekranie „Aktualizacja oprogramowania układowego w toku. Proszę czekać”
- Poczekaj, aż na ekranie pojawi się komunikat „Aktualizacja dostępna, kontynuuj aktualizację”.
- Kliknij zielony przycisk wyboru, aby kontynuować aktualizację oprogramowania układowego
- Dokładnie postępuj zgodnie ze wszystkimi instrukcjami aktualizacji i potwierdź wszystkie wymagane instalacje
- Po zakończeniu instalacji oprogramowania układowego pojawi się wskazówka dotycząca ponownego uruchomienia urządzenia ROTALIGN touch EX
- Naciśnij i przytrzymaj krótko przycisk zasilania. Na wyświetlaczu pojawią się ikony „Wyłącz” i „Uruchom ponownie”
- Kliknij „Uruchom ponownie”. Aktualizacja jest teraz ukończona i po ponownym uruchomieniu można ją sprawdzić i potwierdzić w elemencie menu „O” w konfiguracji.
