Bicie wału: definicja, pomiar i korekta
Diagnozowanie i korygowanie bicia wału może wydłużyć żywotność Twoich aktywów i zmniejszyć ogólne koszty konserwacji. Jednak zbyt często zespoły konserwacyjne pomijają ten problem.
Na szczęście, używając odpowiednich narzędzi, można łatwo sprawdzić bicie wału i skorygować je, gdy się pojawi. Ten artykuł dokładnie wyjaśni, czym jest bicie wału i jak wyglądają różne rodzaje bicia wału. Wyjaśnimy również, jak je zmierzyć i skorygować.
Co to jest bicie wału?
Bicie wału oznacza, że obracający się wał odchylił się od swojej prawdziwej osi obrotu. Każdy wał (lub obracający się cylinder) ma naturalny środek obrotu. Gdy obraca się prawidłowo, wał obraca się równomiernie wokół linii środkowej. Bicie wału występuje, gdy obracający się wał odchyla się od linii środkowej i porusza się mimośrodowo.
Zazwyczaj bicie wału jest spowodowane wadami sprzęgła lub wygiętymi wałami. W skrajnych przypadkach bicie wału powoduje wyraźne kołysanie się wału. Jednak bicie wału nie zawsze jest widoczne gołym okiem. Nawet stosunkowo niewielkie bicie wału może powodować problemy, które z czasem prowadzą do poważnych problemów konserwacyjnych.
Nieskorygowane bicie wału może prowadzić do nadmiernych poziomów wibracji, przedwczesnego zużycia uszczelnień i defektów łożysk. Wszystkie te problemy mogą wyłączyć zasoby, co prowadzi do kosztownych przestojów i napraw.
Rodzaje bicia wału
Istnieją dwa główne rodzaje bicia wału:
- Bicie promieniowe powoduje odchylenie wału od osi obrotu w kierunku promieniowym.
- Bicie osiowe powoduje, że wał odchyla się od swojej linii środkowej wzdłuż osi obrotu.
Mając odpowiednie narzędzia, technicy mogą zlokalizować, zmierzyć i skorygować oba rodzaje bicia wału, przywracając precyzyjne ustawienie elementów konstrukcyjnych.
Jak zmierzyć bicie wału
Technicy mierzą bicie wału za pomocą różnych narzędzi. Najczęściej są to wskaźniki zegarowe, systemy laserowe i wskaźniki cyfrowe. Niezależnie od tego, jakiego narzędzia używasz, proces przebiega według tych samych podstawowych kroków:
- Rozstaw narzędzia pomiarowe w pobliżu wału.
- Umieść urządzenie pomiarowe i ręcznie obróć wał, aby zmierzyć stopień bicia.
- Wykonaj pomiary w kilku kluczowych miejscach: przy piaście i obręczy sprzęgła, a także w kilku położeniach kątowych, aby ocenić poziom mimośrodowości i ustalić, czy sprzęgło jest skośne.

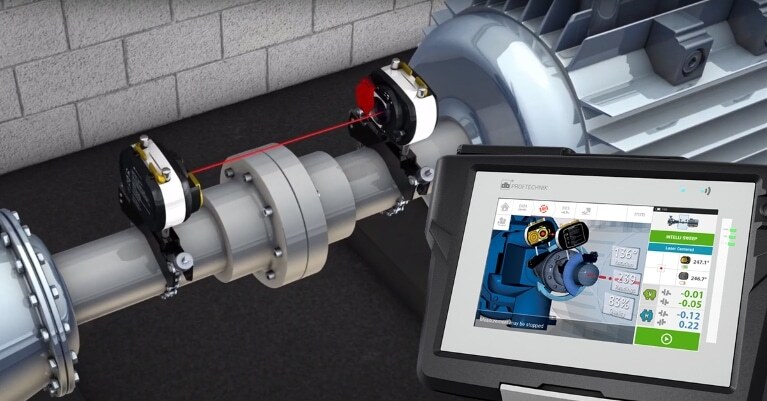

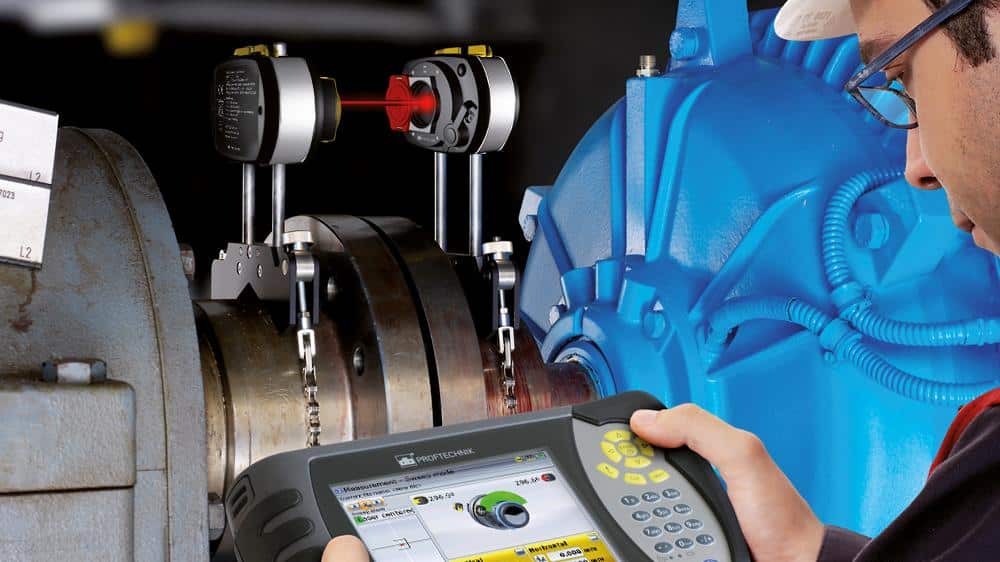

Narzędzia do ustawiania laserowego, takie jak ObróćWyrównaj i OptAlign od Prüftechnik, są narzędziem wybieranym przez wiele organizacji. Unikalna technologia pojedynczego lasera firmy Prüftechnik ułatwia uzyskiwanie precyzyjnych, powtarzalnych pomiarów za każdym razem. Nawet niedoświadczone ekipy mogą szybko nauczyć się korzystać z RotAlign i OptAlign i uzyskać dokładne pomiary przy minimalnym przeszkoleniu.
Zbyt często ekipy pomijają takie kwestie jak bicie wału. Posiadanie niezawodnych, łatwych w użyciu narzędzi oznacza, że wyrównanie zostanie wykonane prawidłowo, bez pomijania żadnego z kluczowych kroków. To świetny sposób, aby upewnić się, że nie przekroczysz standardów tolerancji bicia wału dla swojej branży.
Normy tolerancji bicia wału
Jakie bicie wału jest dopuszczalne i kiedy staje się problemem? Odpowiedź brzmi: to zależy. Tolerancja bicia wału odnosi się do dopuszczalnego poziomu bicia. Ta wartość zmienia się w zależności od branży, a nawet rodzaju używanego zasobu. Na przykład urządzenia medyczne wymagają wysokiego poziomu precyzji, co oznacza niską tolerancję bicia.
Należy pamiętać o kilku podstawowych standardach. ISO 1101 określa maksymalne tolerancje bicia dla maszyn przemysłowych. Amerykański Narodowy Instytut Normalizacyjny (ANSI) stwierdza, że generalnie bicie nie powinno być większe niż pięć procent średniej szczeliny powietrznej promieniowej lub 003 cala, w zależności od tego, która wartość jest mniejsza.
Najczęstsze przyczyny bicia wału
Bezpośrednimi przyczynami bicia wału są zazwyczaj wygięty wał lub mimośrodowe sprzęgło. Sprzęgła, które nie są rozwiercone przez środek, mogą powodować bicie wału; podobnie jak sprzęgła z otworem większym niż sam wał.
Ale co powoduje wygięte wały i wadliwe sprzęgła? Przyczynami są:
- Niedoskonałości produkcyjne
- Uszkodzenia powstałe w wyniku nieprawidłowej instalacji
- Uszkodzenia powstałe podczas eksploatacji maszyny
- Zużycie i uszkodzenie zasobu powodujące brak współosiowości
Twój zespół ds. konserwacji może wyprzedzić te problemy, regularnie monitorując poziom drgań aktywów. Monitorowanie stanu jest jednym z najlepszych sposobów wczesnego wykrycia usterek aktywów, zanim staną się poważnymi problemami.
Jak naprawić bicie wału
Mając odpowiednie narzędzia, nawet nowi pracownicy mogą skutecznie korygować bicie wału.
Zacznij od ustalenia źródła problemu. Wykonaj dokładne pomiary i oceń lokalizację i stopień nasilenia bicia.
W zależności od stopnia nasilenia, może być konieczna ponowna obróbka lub wymiana wału. Należy również użyć narzędzi do ustawiania, aby skorygować niewspółosiowość. Na koniec pamiętaj o użyciu narzędzi do ustawiania, aby upewnić się, że udało się skutecznie skorygować bicie.
Narzędzia do laserowego ustawiania firmy Prüftechnik zapewniają niezrównaną precyzję i dokładność, co czyni je doskonałym wyborem dla każdej organizacji. Są szczególnie cenione za łatwość użytkowania i szybkość pomiaru.
Wpływ nadmiernego bicia wału
Bicie wału jest często ignorowane, zwłaszcza gdy jest stosunkowo niewielkie. Jednak bicie wału pogarsza się z czasem, dlatego ważne jest, aby wykryć problem wcześnie. Pozostawione bez korekty bicie wału może prowadzić do nadmiernych wibracji i hałasu oraz przedwczesnego zużycia, szczególnie w przypadku łożysk i sprzęgieł.
Ostatecznie każdy z tych problemów może skrócić żywotność aktywów i zwiększyć potrzeby konserwacyjne, co podnosi koszty. Dlatego tak ważne jest rutynowe sprawdzanie bicia wału. Korzystanie z szybkiego, dokładnego narzędzia, takiego jak RotAlign lub OptAlign, ułatwia włączenie regularnych inspekcji do programu konserwacji. Rezultatem jest dłuższy czas sprawności i produktywność przy niższych kosztach konserwacji.
