Ciche zagrożenie dla produkcji metali: Niewspółosiowość linii trawienia i wyżarzania

Wyrównanie w produkcji metalu jest często traktowane jako coś oczywistego — dopóki nie przestanie. Większość profesjonalistów zauważa wyrównanie dopiero wtedy, gdy widzą skutki źle ustawionej maszyny. Często zaczynają się one subtelnie. Niewyrównanie może prowadzić do niesymetrycznego naprężenia taśmy i nieprzewidywalnego ruchu taśmy, co stopniowo obniża wydajność procesu. Początkowe oznaki mogą być niewielkie: niewielkie odchylenie grubości taśmy lub subtelne problemy ze śledzeniem, które nie sugerują od razu problemu systemowego.

Doświadczeni specjaliści wiedzą jednak, że ignorowanie tych wczesnych wskaźników może skutkować serią komplikacji: odrzuconymi partiami, zwiększonym marnotrawstwem materiałów, a nawet nieplanowanymi przestojami, które zakłócą harmonogramy produkcji i wpłyną na rentowność.

Wpływ rozbieżności na procesy trawienia i wyżarzania

Linie trawienia i wyżarzania, z ich skoordynowanymi procesami, w dużym stopniu polegają na precyzyjnym wyrównaniu w celu utrzymania wydajności i jakości produktu. Przygotowanie powierzchni uzyskane podczas trawienia bezpośrednio wpływa na zdolność wyżarzania do udoskonalenia mikrostruktury i uzyskania pożądanych właściwości materiału. Łącznie te procesy zapewniają, że produkty metalowe nie tylko spełniają standardy wizualne i strukturalne, ale są również zoptymalizowane pod kątem wymagających zastosowań w dół łańcucha dostaw, w których spójność i niezawodność są nie do negocjacji. Ich integracja w ramach linii produkcyjnych podkreśla znaczenie precyzji na każdym etapie, ponieważ błędy w jednym procesie nieuchronnie wpływają na sukces drugiego.

Problemy z niewspółosiowością są często najbardziej widoczne w zwijarkach wejściowych i wyjściowych, gdzie występują problemy z niesymetrycznym nawijaniem, ruchem taśmy i przewijaniem. Podczas trawienia niewspółosiowość rolek może prowadzić do nierównomiernego narażenia na działanie kwasu na powierzchni metalu, co skutkuje niespójnym czyszczeniem. Ta rozbieżność pogarsza jakość powierzchni taśmy, co stwarza warunki do powstawania wad w kolejnych etapach produkcji.

Proces wyżarzania z drugiej strony polega na równomiernym nagrzewaniu w celu modyfikacji mikrostruktury metalu, aby uzyskać pożądane właściwości, takie jak ciągliwość i wytrzymałość. Nieprawidłowo ustawione rolki mogą zakłócić przepływ materiału i zmienić rozkład temperatury, co prowadzi do zmian w twardości i ciągliwości metalu, a tym samym wpływa na produkcję fałd. Takie niespójności nie tylko obniżają jakość produktu, ale mogą wymagać kosztownej przeróbki lub nawet skutkować odrzuceniem partii.

Bezpośrednie zajęcie się tymi problemami z wyrównaniem jest tym, co odróżnia reaktywną konserwację od proaktywnego zapewnienia jakości. Rozwiązując problem braku wyrównania, gdy tylko się pojawi, zespoły mogą utrzymać produkcję na właściwym torze i uniknąć kosztownych zakłóceń.

Korygowanie niewspółosiowości we własnym zakresie nie jest tak proste, jak się wydaje

Gdy dochodzi do rozbieżności, zajęcie się nią wewnętrznie może być o wiele trudniejsze, niż się wydaje. Rozbieżności są zazwyczaj tak małe, że są niemal niewidoczne — czasami wynoszą zaledwie ułamki cala, wymagając wzroku superbohatera, aby je dostrzec. Następnie dostosowanie tych drobnych odchyleń, zwłaszcza w przypadku rolek umieszczonych w ciasnych przestrzeniach, może doprowadzić nawet najbardziej doświadczonych techników do granic możliwości, często sprawiając, że tradycyjne metody zawodzą.

Weźmy na przykład metodę teodolitu. Chociaż urządzenia te wykorzystują lasery do pomiaru położenia, mogą mierzyć tylko dwie osie — poziomą i pionową — co uniemożliwia technikom określenie względnego położenia między rolkami na różnych wysokościach. Co więcej, metoda ta wymaga bezpośredniej linii wzroku na całej długości rolki. Ponieważ rolki są zwykle montowane w zamkniętych przestrzeniach, dostęp do nich często wiąże się z demontażem i ponownym montażem otaczających je części mechanicznych, co znacznie wydłuża czas przestoju.

Wyzwaniem jest ręczny charakter korzystania z teodolitu do pomiaru. Technicy muszą rejestrować każdy pomiar ręcznie i analizować przytłaczającą ilość danych po pomiarze, aby zidentyfikować problematyczne rolki. Proces ten jest nie tylko czasochłonny, ale także podatny na niedokładności, często powodując powtarzające się problemy z nieprawidłowym ustawieniem nawet po regulacjach.

Wiele innych instrumentów optycznych również wymaga wyraźnej linii widzenia i idealnych warunków środowiskowych, aby uzyskać dokładne wyniki. Jednak w wielu obiektach rolki są narażone na wahania temperatury, wibracje i problemy z dostępnością, które sprawiają, że pomiary ręczne są niewiarygodne. Dodaj do tego znaczny czas przestoju wymagany na konfigurację, pomiary i przeróbki, a stanie się jasne, dlaczego wewnętrzne poprawki często nie rozwiązują problemu w całości.

W przypadku tak wymagających procesów jak trawienie i wyżarzanie, gdzie precyzja decyduje o jakości produktu, osiągnięcie prawdziwego wyrównania wymaga czegoś więcej niż tylko wysiłku — potrzebne są szybkość, dokładność i niezawodność zaawansowanych rozwiązań, takich jak ParAlign.

W jaki sposób ParAlign zapewnia precyzję w produkcji metali

Zespoły produkcyjne mogą polegać na usługach zespołu ParAlign Roll Alignment Services, który zapewnia dokładne ustawienie rolek, zapobiegając nieoczekiwanym problemom produkcyjnym i pomagając zespołom zachować pewność co do swojego przepływu pracy.

Każde urządzenie ParAlign zawiera trzypierścieniowe żyroskopy laserowe, które dokonują pomiarów w przestrzeni trójwymiarowej (przechył, pochylenie i odchylenie), aby określić, czy przechyły są równoległe. Rozdzielczość żyroskopów laserowych wynosi 0.004 mm/m, a dokładność pomiaru dla wyrównania cylindra wynosi 0.05 mm/m.

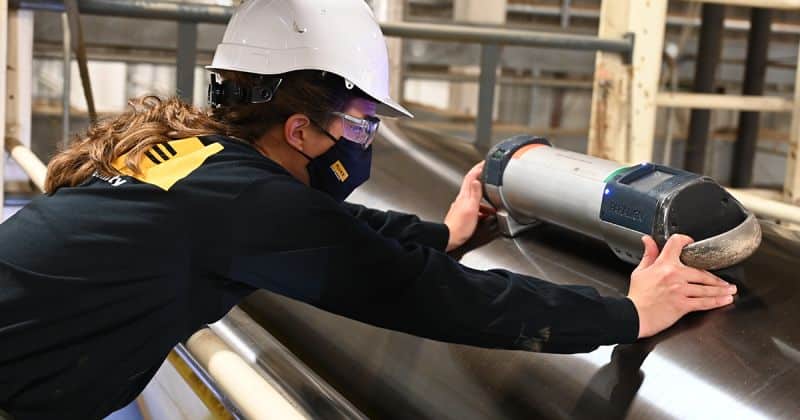

Pomiary ParAlign są zawsze wykonywane w odniesieniu do rolki referencyjnej (zaznaczonej na niebiesko na poniższym rysunku). Następnie technicy używają urządzenia do pomiaru innych rolek w sprzęcie, przesuwając je o co najmniej 20 stopni wokół obwodu rolki i tym samym pobierając setki punktów pomiarowych z jej powierzchni. Urządzenie oblicza położenie kątowe osi obrotu rolki, a wyniki są natychmiast przesyłane bezprzewodowo do komputera. Odczyt graficzny jest wyświetlany w oprogramowaniu niestandardowym natychmiast po zmierzeniu każdej rolki, przy czym „czerwony” oznacza niewspółosiowość. Pozwala to technikom „zobaczyć” korekty, które muszą wprowadzić za pomocą precyzyjnych podkładek i wskaźników zegarowych.. (Kliknij tutaj, aby obejrzeć film przedstawiający ten proces).

Precyzja w praktyce: sprawdzone rezultaty ParAlign

Klient ParAlign obsługujący linię cynkowania blach, która obejmowała piec do wyżarzania i kąpiel kwasową, doświadczał nieplanowanych przestojów co 20 godzin — o 300% częściej niż przeciętnie. Aby odkryć przyczynę, zespół zwrócił się do ParAlign o kompleksową analizę wyrównania.

Optyczne środki pomiarowe były niemożliwe w przypadku dużych części obiektu, ponieważ większość obszarów jest zamknięta i nie ma widoczności między rolkami. Ponieważ ParAlign nie wymaga bezpośredniej linii wzroku do pomiaru, technicy serwisowi byli w stanie łatwo zmierzyć rolki od szpuli do pieca do wyżarzania w ciągu zaledwie czterech godzin.

Pomiary ParAlign wskazały, że wyrównanie między poszczególnymi rolkami było wyraźnie nieprawidłowe. Na przykład rolki sterujące siódma i ósma wykazywały przesunięcie poziome wynoszące około 0.08 cali (2 mm) względem siebie, co zakłóca równoległość, która jest kluczowa podczas pracy. To rozbieżne ustawienie w rolkach S-parowych, które są owinięte taśmą z blachy, może powodować znaczne siły boczne. Nawet przy minimalnych przesunięciach siły te mogą obniżyć jakość obrabianego materiału.

Wnioski te pozwoliły na wprowadzenie ukierunkowanych zmian i stworzenie podstaw do poprawy stabilności operacyjnej oraz skrócenia przestojów.

Prawdziwy koszt pominiętego dopasowania

Profesjonaliści zajmujący się obróbką metali wiedzą, że osiągnięcie spójnej jakości i wysokiej przepustowości wymaga niezachwianego zaangażowania w szczegóły. Proaktywne kontrole precyzyjnego wyrównania z ParAlign Roll Alignment Services, zaplanowane w czasie planowanych przestojów i uwzględnione w programach konserwacji zapobiegawczej, mogą korygować nawet milimetry przesunięcia, zanim przerodzą się w kosztowne zakłócenia.

W branży, w której liczy się każda milisekunda, proaktywne dopasowanie to nie tylko konserwacja — to różnica między osiągnięciem norm a ich przekroczeniem. Utrzymuj linie proste, a wynik finansowy pójdzie za tym.
