Zrozumienie wzrostu cieplnego i jego wpływu na wyrównanie wałów
Zespół konserwacyjny zrobił wszystko jak należy: wyłączyli silnik, wykonali precyzyjne pomiary ustawienia wału i dokonali niezbędnych regulacji. W temperaturze pokojowej liczby były idealne. Ale kilka godzin po uruchomieniu coś było nie tak.
Wibracje maszyny były wyższe niż oczekiwano. Łożyska nagrzewały się bardziej niż zwykle. Sprzęgła wykazywały oznaki przedwczesnego zużycia. Po kilku tygodniach zespół ponownie rozwiązuje problemy, zastanawiając się, co przeoczył. Większość techników zakłada, że jeśli maszyna jest wyosiowana w spoczynku, to tak pozostanie. Ale gdy system jest już sprawny, ciepło zmienia wszystko.
Rozszerzalność cieplna to cicha siła, która zmienia ustawienie wału, gdy wzrasta temperatura. Gdy obracający się sprzęt się nagrzewa, metalowe elementy rozszerzają się — czasami o zaledwie tysięczne cala, czasami o milimetry. Środowiska o wysokiej temperaturze, takie jak elektrownie i rafinerie, są szczególnie podatne na tę dynamiczną zmianę temperatury.

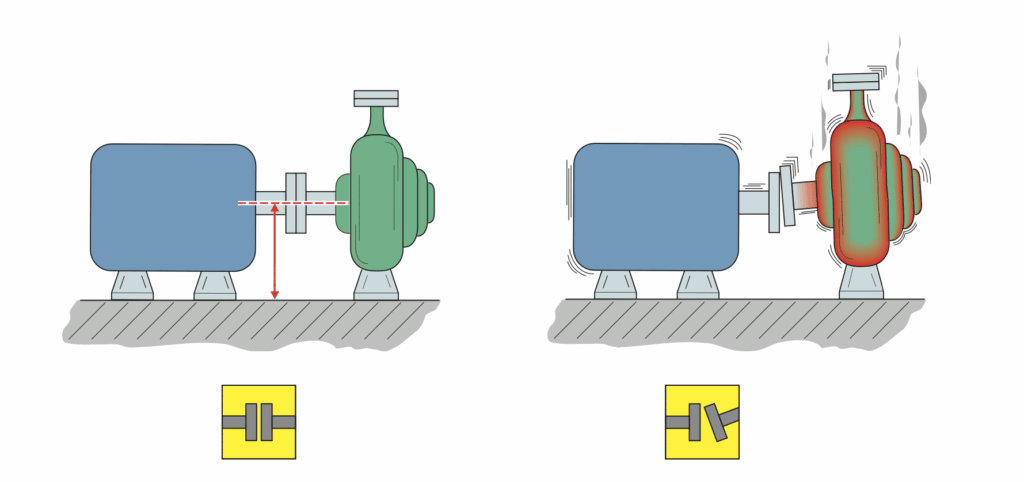

Niewidoczna zmiana: jak ciepło zmienia wyrównanie
Podczas gdy większość zespołów rozumie, że ciepło powoduje rozszerzanie, nie zdają sobie sprawy, jak nieprzewidywalne ono może być. Nierównomierne nagrzewanie, zmienne właściwości materiałów i różne ciężary ładunków oznaczają, że wzrost cieplny nie zawsze zachodzi w sposób, jakiego można się spodziewać. A ponieważ rozszerzalność cieplna zachodzi we wszystkich kierunkach, zmiany wyrównania nie zawsze są liniowe lub równomierne. Jedna część maszyny może nagrzewać się szybciej niż inna lub jeden materiał może rozszerzać się bardziej niż jego pobliski odpowiednik.
Dlatego też, ustawienie, które wygląda idealnie w warsztacie, nagle zmienia się w niewspółosiowość w terenie. Może to prowadzić do:
- Nadmierne wibracje
- Zwiększone zużycie energii
- Przedwczesne uszkodzenie łożyska i uszczelnienia
- Nieplanowany przestój
oraz niewspółosiowość wału nie jest jedynym zmartwieniem. Jeśli maszyna pracuje cieplej niż oczekiwano, może to sygnalizować zużycie łożysk, nieefektywność elektryczną lub inne podstawowe problemy. Nawet przy odpowiednim smarowaniu tarcie nadal generuje ciepło. Silniki i komponenty elektryczne zwiększają obciążenie, ponieważ w ich obwodach rośnie opór.
Jeśli problem nie zostanie rozwiązany, to co na początku jest problemem rozszerzalności cieplnej, może przerodzić się w znacznie poważniejszy problem z niezawodnością, generujący tysiące dolarów w postaci przestojów, napraw i utraconej produkcji.
Wzrost termiczny w różnych typach aktywów
Rozszerzalność cieplna może mieć znaczący wpływ na wyrównanie wału turbiny, szczególnie w przypadku dużych przemysłowych turbin parowych lub gazowych.
Ponieważ różne części maszyny nagrzewają się z różną szybkością i intensywnością, mogą się one nierównomiernie rozszerzać. Wraz z nagrzewaniem się turbiny wał i obudowa rozszerzają się, co może powodować przesunięcie osi wirnika w pionie i/lub w poziomie. Ta zmiana powoduje niewspółosiowość wału względem napędzanego urządzenia (np. generatora, sprężarki), co może prowadzić do naprężeń sprzęgła, drgań, a nawet uszkodzenia łożysk.
Ale rozszerzalność cieplna ma wpływ na szeroki zakres sprzęt obrotowy, nie tylko turbiny — każdy rodzaj aktywów reaguje na ciepło inaczej.
LakierkiPompy, zwłaszcza pionowe, podlegają rozszerzeniom osiowym i promieniowym, które mogą znacząco zmieniać położenie wału. Ich długie wałki i pionowe położenie sprawiają, że są one szczególnie podatne na niewspółosiowość od dołu do góry.dieNTS.
Silniki elektryczne Nierównomierne nagrzewanie w zależności od wentylacji, powierzchni montażowych i warunków obciążenia. Niewspółosiowość spowodowana rozszerzalnością cieplną często objawia się skokami wibracji podczas rozruchu lub po dłuższych cyklach pracy.
Kompresory Pracują pod wysokim ciśnieniem i zmiennym obciążeniem. To sprawia, że są podatne na asymetryczne nagrzewanie — zwłaszcza jeśli sąsiednie systemy (np. rurociągi lub chłodnice) wywierają nierównomierne naprężenia. Osie wałów mogą się nieoczekiwanie przesuwać wraz ze wzrostem temperatury.
Przekładnie Może wystąpić rozszerzalność cieplna zarówno obudów, jak i wałów, co prowadzi do wewnętrznej niewspółosiowości. Temperatura środka smarnego również odgrywa rolę: wraz z nagrzewaniem się oleju zmiany lepkości przyspieszają zużycie elementów wewnętrznych w przypadku wystąpienia niewspółosiowości.
Zrozumienie wzorców nagrzewania charakterystycznych dla każdego typu maszyny pozwala na dokładniejsze określenie celów wyrównania termicznego i umożliwia wczesne wykrywanie usterek związanych z brakiem wyrównania.
Jak inżynierowie uwzględniają rozszerzalność cieplną
Inżynierowie ds. projektowania i konserwacji od dawna stosują koncepcje takie jak „wyrównanie na zimno” i „wyrównanie na gorąco”, aby przeciwdziałać ruchom termicznym. Kluczem jest jednak wiedza, kiedy i jak je zastosować.
Wyrównanie na zimno Polega ona na celowym przesunięciu komponentów podczas wyłączania, tak aby po osiągnięciu temperatury roboczej maszyny wróciły do pierwotnego położenia. Strategia ta opiera się na dokładnym przewidywaniu, jak bardzo powiększy się każdy komponent.
Wyrównanie na gorąco, z kolei, polega na pomiarze maszyn na gorąco, zarówno podczas pracy, jak i po kontrolowanym wyłączeniu. Jest to przydatne, gdy chcesz poznać „rzeczywistą” pozycję roboczą podzespołu.
Wielu producentów oryginalnego sprzętu (OEM) udostępnia obecnie docelowe wartości temperatury lub wartości offsetu, aby ułatwić instalację. Wartości te pomagają technikom określić, jak daleko należy podłożyć podkładki lub przesunąć komponenty podczas początkowego ustawiania, aby uwzględnić wzrost.
Dlaczego tradycyjne metody mają problemy z rozszerzalnością cieplną
Ręczne narzędzia do ustawiania położenia, takie jak szczelinomierze i czujniki zegarowe, dobrze sprawdzają się w warunkach statycznych — jednak rozszerzalność cieplna wprowadza zmienne dynamiczne, których te narzędzia po prostu nie są w stanie śledzić.
Rozszerzalność cieplna rzadko jest równomierna. Na przykład silniki chłodzone wentylatorem mogą chłodzić się nierównomiernie w całej obudowie, powodując asymetryczny ruch wału. Czujniki zegarowe nie są w stanie łatwo wykryć tych zmian, zwłaszcza gdy następują one stopniowo podczas rozgrzewania.
Niewspółosiowość wału spowodowana rozszerzalnością cieplną może wydawać się minimalna w stanie spoczynku, ale po nagrzaniu, widoczny staje się wzrost pionowy lub przesunięcie kątowe. Tradycyjne metody nie uwzględniają kierunkowości ani szybkości zmian temperatury — a zanim ktoś zauważy błąd, uszkodzenie może już nastąpić.
Cyfrowe narzędzia laserowe niwelują tę lukę, śledząc ruch termiczny w czasie rzeczywistym, eliminując domysły i gwarantując, że korekty są oparte na rzeczywistym zachowaniu maszyny, a nie na założeniach.
Obliczenie, które zmienia wszystko
Jak więc przygotować się na rozbieżność w rozszerzalności cieplnej, biorąc pod uwagę jej nieprzewidywalność i zmienność w zależności od maszyny?
Zaczyna się od zrozumienia, jak dużo ruchu ma miejsce — i gdzie. Oznacza to zmierzenie, jakiej rozszerzalności cieplnej można się spodziewać dla każdej maszyny.
Aby przewidzieć rozszerzalność cieplną, potrzebne są trzy liczby:
1. Zmiana temperatury (T) – Różnica między temperaturą otoczenia a temperaturą roboczą
2. Długość wału (L) – Odległość od podstawy maszyny do osi wału
3. Współczynnik materiałowy (C) – Szybkość, z jaką metal rozszerza się w zależności od stopnia zmiany temperatury
Wzrost cieplny = T x L x C
Na przykład, jeśli a wał ze stali nierdzewnej zaczyna się o 70 stopni Fahrenheita, nagrzewa się do stopni 130I jest Długość xNUMX cali, urośnie: 60 × 10 × 0.0000074 = 0.00444 cala.
To nieco mniej niż pięć tysięcznych cala — niewiele, ale wystarczająco, aby zaburzyć ustawienie obracających się maszyn.
Jak wyprzedzić o krok rozwój termiczny
Pierwszym krokiem jest ustalenie, o ile maszyna się rozszerzy — następnym jest faktyczna kompensacja tego rozszerzenia.
Oto dobra wiadomość: Wzrost termiczny nie musi być grą w zgadywanie. Planując go podczas ustawiania, możesz zapewnić, że wały pozostaną ustawione zgodnie ze specyfikacją, gdy będzie to najbardziej potrzebne. Zamiast ustawiać się ponownie po wystąpieniu wzrostu termicznego, możesz przewidzieć ruch, wstępnie wprowadzając cele wzrostu termicznego do RotAlign Touch, dostosuj odpowiednio i zrób to dobrze za pierwszym razem. Oto jak:
Identyfikacja zagrożeń związanych z rozszerzalnością cieplną
Przejrzyj dane dotyczące temperatury w przeszłości swojego sprzętu i zmierz rzeczywiste temperatury robocze zamiast polegać na szacunkach. Specyfikacje producenta oferują przydatny punkt wyjścia, ale potwierdzenie ich rzeczywistymi danymi zapewnia większą dokładność i niezawodność.

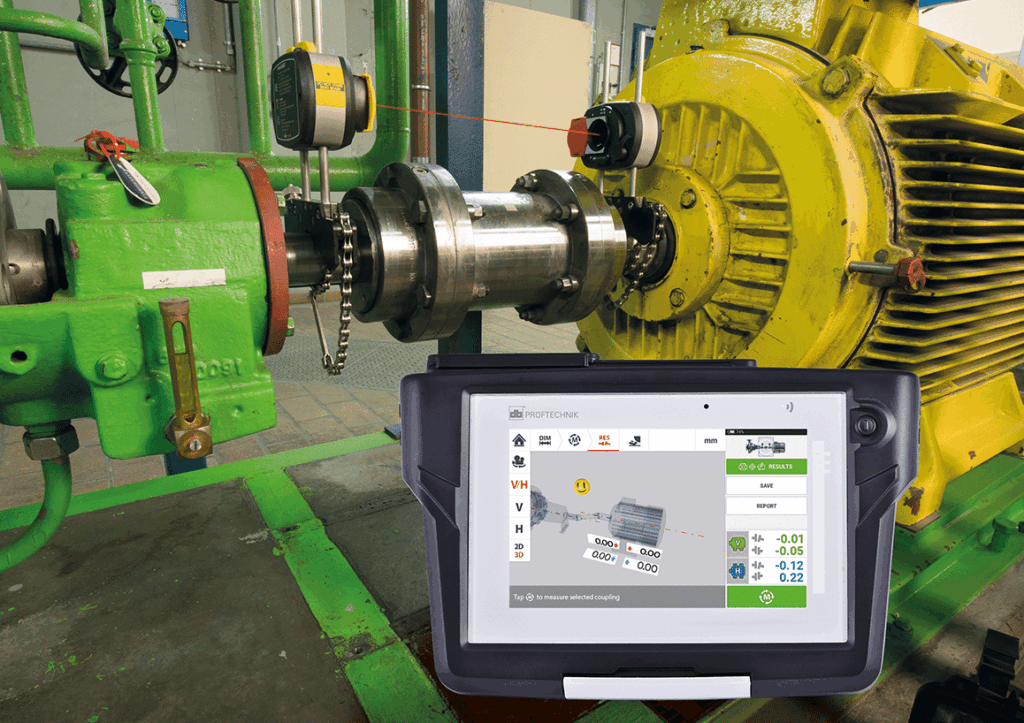

Pozwól, aby kalkulator wzrostu termicznego ROTALIGN Touch wykonał całą pracę
Wraz z RotAlign Touch, dostosowanie się do rozszerzalności cieplnej jest proste.
Wystarczy wpisać trzy wartości:
- Temperatura początkowa (gdy maszyna jest wyłączona)
- Temperatura robocza (podczas pracy przy pełnym obciążeniu)
- Odległość od podstawy maszyny do osi wału
System automatycznie oblicza dokładną potrzebną kompensację rozszerzalności cieplnej — nie są wymagane żadne skomplikowane obliczenia.
Zobacz zmiany w czasie rzeczywistym
RotAlign TouchFunkcja Live Trend śledzi ruch wałów podczas dynamicznego nagrzewania się maszyny, umożliwiając sprawdzenie, czy rozszerzalność cieplna przebiega równomiernie, czy też odchylenia występują bardziej w jednym kierunku niż w drugim.
System wykorzystuje precyzyjne czujniki laserowe do monitorowania zmian położenia, gdy maszyna przechodzi od zimnego startu do pełnej pracy. Gdy maszyna się włącza i zaczyna się nagrzewać, urządzenie rejestruje każdą zmianę położenia — śledząc pionowy i poziomy wzrost temperatury w miarę wzrostu temperatury. Gdy maszyna osiągnie pełną temperaturę roboczą, system rejestruje ostateczny stan wyrównania. Technicy mogą wykorzystać te dane do ustalenia precyzyjnych celów wyrównania, zapewniając, że po wystąpieniu rozszerzalności cieplnej wały zostaną ustawione dokładnie tam, gdzie powinny być. Dlatego też, poprzez wyrównanie na podstawie rzeczywistego zachowania maszyny, eliminujesz próbę i błąd korygowania niewspółosiowości po uruchomieniu.
Live Trend monitoruje również naprężenie rur i ruch maszyny związany z procesem podczas faz rozruchu i wybiegu, dając pełny obraz tego, jak siły działają na Twój sprzęt w całym cyklu operacyjnym. A ponieważ wyrównanie jest tylko częścią równania, Live Trend śledzi również drgania maszyny, pomagając wychwycić wczesne sygnały ostrzegawcze braku równowagi, nadmiernego naprężenia lub rozwijających się usterek, zanim się nasilą.
Wyrównaj raz, działaj płynnie
Wraz z RotAlign Touch, uwzględnianie rozszerzalności cieplnej jest szybkie, precyzyjne i bezproblemowe — dzięki czemu możesz pracować pewnie i utrzymywać maksymalną wydajność swoich maszyn.
Globalny producent turbin przekonał się o tym na własnej skórze. Maszyny firmy były idealnie wyosiowane podczas wyłączania, ale po uruchomieniu wszystko się zmieniło. Wysokie prędkości i ekstremalne temperatury powodowały nieprzewidywalne przesunięcia wałów, co prowadziło do problemów z wibracjami, których tradycyjne metody wyrównywania nie były w stanie wykryć.
Korzystanie z RotAlign TouchProducent monitorował położenie wału podczas rozgrzewania i pełnej eksploatacji. Dane ujawniły, że maszyny nie utrzymywały zbieżności i co wymagało zmiany.
🔗 Zobacz pełne studium przypadku.
Czy przygotowujesz się na przyszłość?
Nie ustawiłbyś zegarka na złą godzinę i nie oczekiwał, że będziesz na czas. Więc po co ustawiać maszynę w temperaturze pokojowej i oczekiwać, że tak pozostanie, gdy będzie gorąca?
Wraz z RotAlign Touch, możesz uwzględnić rozszerzalność cieplną, zanim zaburzy ona ustawienie maszyny. W rzeczywistości maszyny nie tylko pracują – one dynamicznie się poruszają, rozszerzają i osiadają. A jeśli ustawienie maszyny tego nie uwzględnia, zawsze będziesz o krok do tyłu.
Wraz z RotAlign Touchmożesz dostosować sposób działania swojej maszyny działa, nie jak to odpoczywa.
Prüftechnik oferuje również usługi laserowego ustawiania Wykorzystujemy najnowocześniejsze narzędzia, takie jak RotAlign i OptAlign, aby fachowo zmierzyć i wyosiować Twoje zasoby. Nasi eksperci wykonają to zadanie za Ciebie, zapewniając prawidłowe wyosiowanie już za pierwszym razem.
Wzrost termiczny jako element konserwacji predykcyjnej
Monitorowanie rozszerzalności cieplnej to użyteczny wskaźnik w programie konserwacji predykcyjnej. Zmiany w ustawieniu wywołane ciepłem ujawniają się poprzez:
- Wzory wibracji:Jeśli poziom drgań zmienia się pod wpływem obciążenia lub temperatury, często wskazuje to na rozbieżność termiczną.

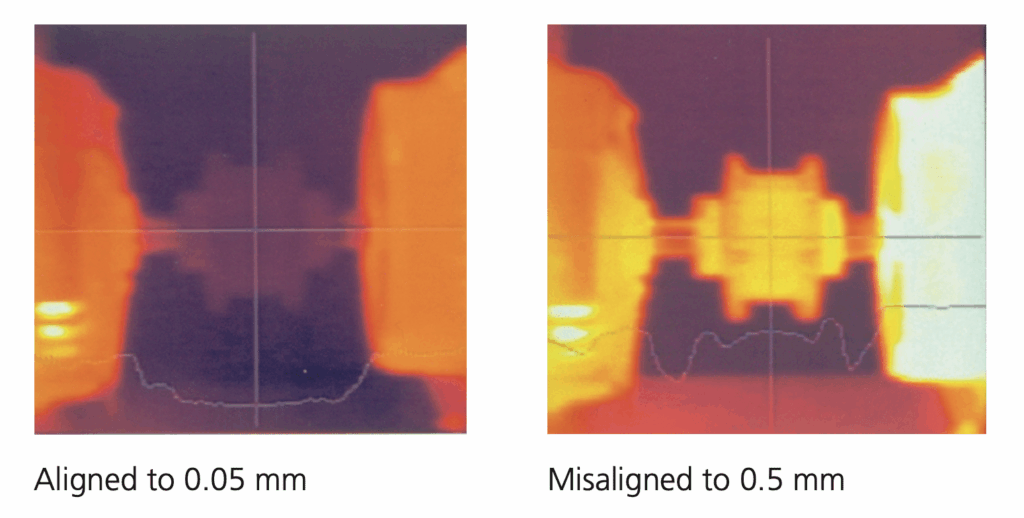

- Termografia w podczerwieni:Gorące punkty na łożyskach lub obudowach mogą wskazywać na rozszerzające się wały, punkty tarcia lub niewspółosiowość.
Monitorowanie stanu online systemy takie jak VibGuard może śledzić subtelne sygnatury drgań wzrostu temperatury za pomocą czujników i ostrzegać zespoły konserwacyjne przed wystąpieniem awarii. Aby uzyskać szerszy obraz stanu zasobów, możesz śledzić dane z czujników i narzędzi ręcznych za pomocą scentralizowanej platformy, takiej jak Centrum OmniTrendŁącząc trendy dotyczące temperatury, wibracji i wyrównania, możesz proaktywnie podejść do zarządzania efektami termicznymi w całej flocie zasobów.
