Symulator Wirtualnego Ruchu pomoże Ci wykonać wszystkie właściwe ruchy

Jednym z największych wyzwań w ustawianiu dużych lub szybkich maszyn jest dokładne określenie, jak bardzo zasób musi się przesunąć, aby osiągnąć optymalne ustawienie. To ustalenie od dawna jest procesem ręcznym i żmudnym. Obliczasz ilość i kierunek ruchu na podstawie stopnia rozbieżności. Następnie przesuwasz zasób i dokonujesz ponownego pomiaru, a może przesuwasz go ponownie, dokonujesz ponownego pomiaru i powtarzasz, aż w końcu osiągniesz ustawienie.

Kiedy masz do czynienia z dużymi aktywami, które ważą kilkaset ton, ten proces może zająć sporo czasu, wymagać wielu zasobów i utrzymywać aktywa wyłączone z eksploatacji przez długi okres. Może to być uciążliwe – często jeszcze bardziej skomplikowane w przypadku maszyny, która jest ograniczona śrubami, podstawą lub ma ograniczony ruch w określonych kierunkach. Możesz opóźnić lub nawet przełożyć ustawienie.

Korzystanie z adaptacyjnych systemów wyrównywania z technologiami Active Situational Intelligence (ASI), takimi jak Virtual Move Simulator (znany również jako Move Simulator), może wyeliminować frustrację i bóle głowy związane z tym procesem. Możesz uzyskać nie tylko dokładny odczyt niewspółosiowości wału, ale także podgląd niezbędnych korekt w celu wyrównania zasobu, zanim faktycznie go przesuniesz.

Systemy adaptacyjnego ustawienia położenia zawierają unikalną kombinację sprzętu i oprogramowania, która pozwala użytkownikom dostosować się do praktycznie każdej sytuacji w terenie, zgodnie z ich doświadczeniem i poziomem umiejętności.

Jak działa Virtual Move Simulator

Virtual Move Simulator (VMS), zawarty w systemie laserowego ustawiania PRUFTECHNIK ROTALIGN touch, symuluje ruchy poziome i pionowe, aby obliczyć dokładny ruch niezbędny do ustawienia sprzęgieł wałów. Po zmierzeniu ustawienia aktywów, mechanik może wprowadzić szacowaną ilość zmian lub podkładek do VMS i wyświetlić wyniki na ekranie.

Jeśli te wirtualne ruchy precyzyjnie wyrównają sprzęgła, ekran pokazuje „uśmiechniętą” buźkę. Jeśli wynik nie jest buźką, technik dokonuje dodatkowych korekt, aż pojawi się uśmiechnięta buźka. „OK” jest również dopuszczalne w przypadkach, gdy aktywa nie mogą być dalej przesuwane z powodu przeszkody.

VMS wykazuje największą korzyść, gdy jest używany do wyrównywania wielu sprzęgieł. Zamiast wyrównywać każde sprzęgło osobno i musieć ponownie mierzyć i regulować każde z nich w tę i z powrotem, można symulować wyrównywanie wielu sprzęgieł w jednym procesie.

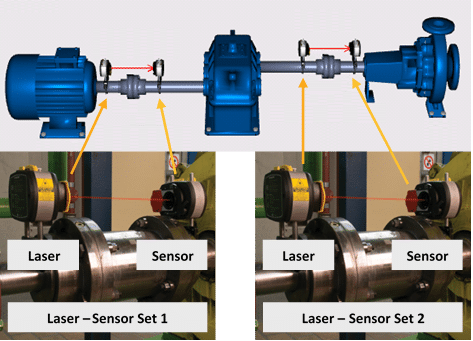

Poniższa grafika pokazuje, jak to może działać w przypadku wyrównywania układu silnik/przekładnia/pompa. Możesz zamontować jeden laser po lewej stronie sprzęgła między silnikiem a skrzynią biegów, a czujnik tego lasera po prawej stronie sprzęgła.

Podobnie, możesz zamontować drugi laser po lewej stronie sprzęgła między skrzynią biegów a pompą, a czujnik tego lasera po prawej stronie sprzęgła. Następnie możesz zmierzyć wyrównanie między silnikiem a skrzynią biegów oraz skrzynią biegów a pompą jednocześnie, ponieważ ROTALIGN touch podaje wartości wyrównania dla całego układu maszyn (jest to znane jako „jednoczesne wyrównanie układu maszyn”).

Po wykonaniu pomiaru wyrównania kliknij przycisk Symulator ruchu wirtualnego i rozpocznij wirtualne wyrównanie:

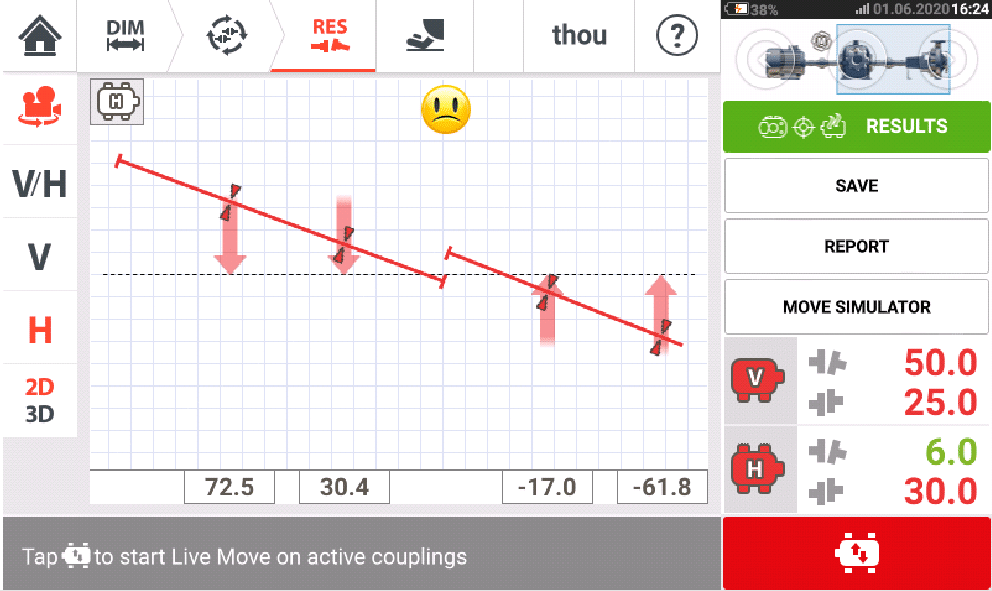

1. Wyświetl wyniki dla sprzęgła skrzynia biegów-pompa. Wprowadź niezbędne zmiany, aby te dwa sprzęgła znalazły się w wirtualnym wyrównaniu, wybierając kierunek V (pionowy) lub H (poziomy) i używając klawiszy strzałek, dodaj lub odejmij ruch. Obserwuj wirtualnie symulowaną zmianę wyrównania w czasie rzeczywistym.

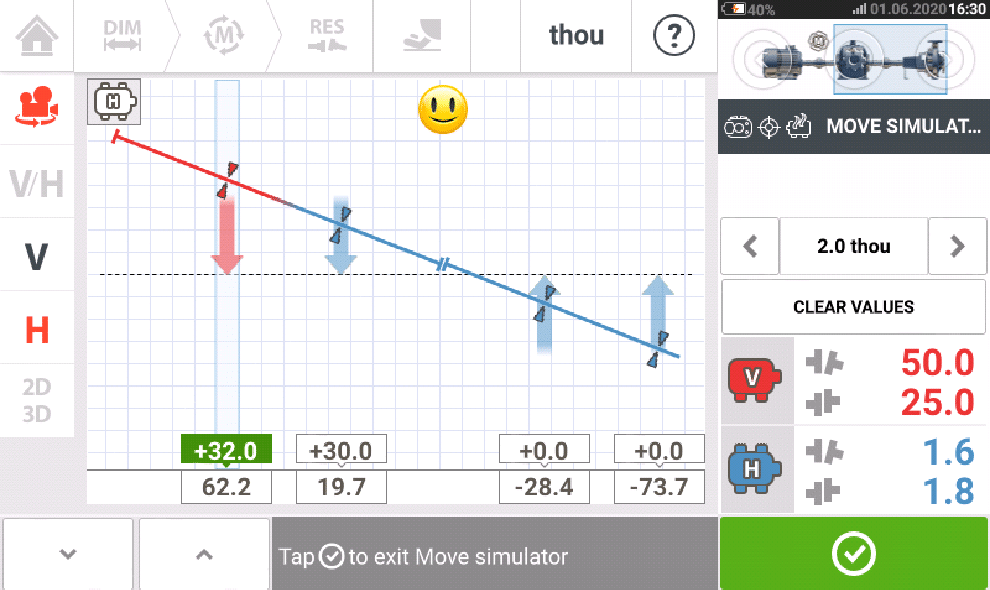

2. Sukces zostaje potwierdzony pojawieniem się na ekranie uśmiechniętej buźki (oraz niebieskich strzałek korekcyjnych i kolorowych linii środkowych wału).

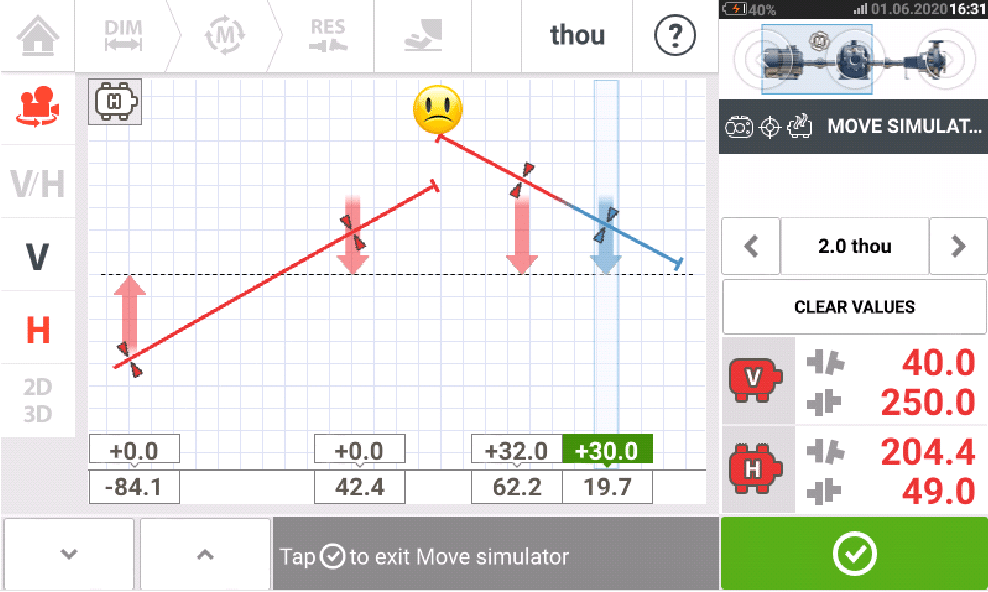

3. Wyświetl wyniki dotyczące sprzężenia silnika ze skrzynią biegów i w razie potrzeby kontynuuj regulację zgodnie z opisem w kroku 1, aby uzyskać zgodność między tymi dwoma zasobami.
4. Symulowane wyrównanie pomiędzy silnikiem i skrzynią biegów uznaje się za kompletne, co obrazuje uśmiechnięta buźka pokazana poniżej.

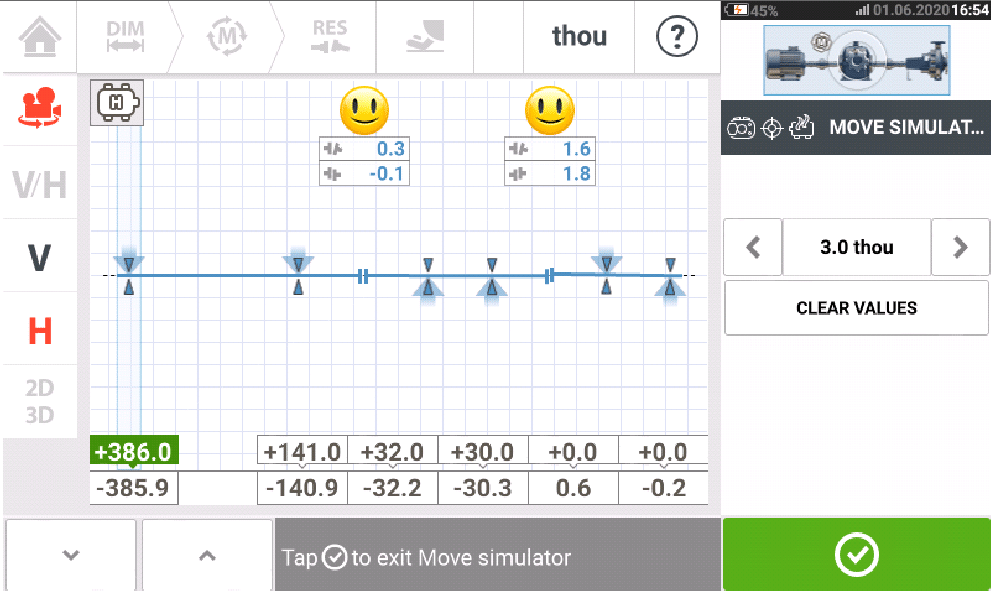

5. Po zakończeniu symulowanego ustawienia każdej pary zasobów można zobaczyć zalecane ruchy mające na celu ustawienie wszystkich trzech wałów maszyny w jednym wirtualnie symulowanym „ruchu na żywo”.

Dzięki technologii ROTALIGN touch single-laser możesz utrzymać laser i czujniki na miejscu i przełączać się z trybu Virtual Move Simulator na tryb Live Move. Ta akcja umożliwia Ci obserwowanie zmian wartości w czasie rzeczywistym, gdy cały pociąg maszyn jest jednocześnie fizycznie przesuwany, aby dopasować wartości dostarczane przez VMS.

Virtual Move Simulator to tylko jedna z wielu funkcji zawartych w oprogramowaniu Active Situational Intelligence, które jest dostępne w adaptacyjnych systemach wyrównywania PRUFTECHNIK. Oprogramowanie to zapewnia predykcyjną inteligencję w czasie rzeczywistym, która jest świadoma sytuacji, aby filtrować warunki powodujące błędy, takie jak luz sprzęgania lub drgania środowiskowe, aby zwiększyć precyzję i szybkość wyrównywania.

Sprawdź jak technologie adaptacyjnego dopasowania Firma PRUFTECHNIK pomoże Ci rozwiązać problemy związane z ustawieniem maszyn.
