Alinhamento de furos: por que os métodos tradicionais estão ficando para trás

Poucas tarefas de alinhamento exigem o nível de precisão que o posicionamento do furo exige. Em turbinas de grande porte, mesmo pequenos desvios na posição da linha central podem ter efeitos mensuráveis ​​— desgastando rolamentos, aumentando a vibração e reduzindo a eficiência ao longo do tempo. Dada a escala e a complexidade dessas máquinas, alcançar o alinhamento preciso do furo não se resume apenas à precisão; trata-se de repetibilidade e confiabilidade.

Durante anos, os técnicos recorreram a uma combinação de instrumentos ópticos, micrômetros e métodos baseados em fios para realizar o trabalho. Essas ferramentas exigem paciência, experiência e firmeza — medindo deslocamentos em frações de milímetro, compensando a flecha em grandes extensões e interpretando os resultados manualmente. Mas, à medida que os projetos de turbinas evoluem e as tolerâncias se tornam mais restritas, também aumentam as exigências em relação aos métodos de alinhamento.

Sistemas baseados em laser estão assumindo cada vez mais esse papel, oferecendo uma maneira de medir e ajustar furos mais rapidamente, com maior repetibilidade e menor variabilidade dependente do técnico. Mas em um campo onde os métodos são testados ao longo do tempo e a precisão é inegociável, como seria realmente uma mudança de abordagem?

Alinhamento de cordas de piano: um teste de precisão e paciência

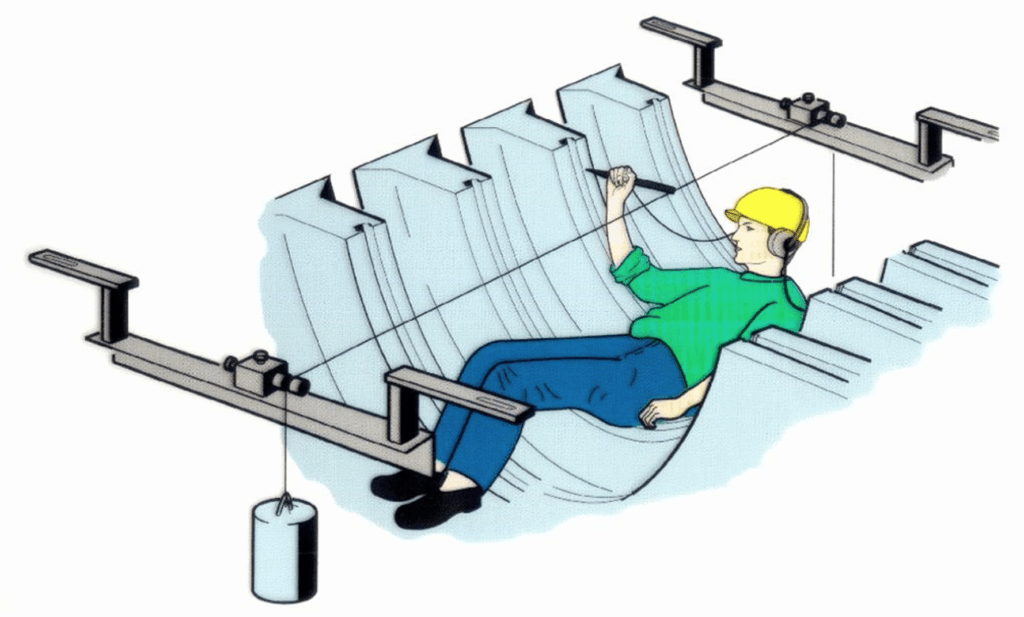

Durante décadas, o alinhamento de furos tem sido um processo manual e metódico. O alinhamento de cordas de piano, uma das técnicas mais antigas, baseia-se em um princípio simples, porém desafiador: esticar um fio de aço fino através de furos de referência, medir os desvios com micrômetros e ajustar adequadamente. Em teoria, é simples. Na prática, exige toda a atenção do técnico — e, muitas vezes, um pouco de esforço físico.

Tudo depende do posicionamento perfeito do fio. Pesos de tensão ajudam a mantê-lo estável, às vezes até submersos em óleo para amortecer a vibração, e os técnicos verificam cuidadosamente os deslocamentos. Mas mesmo com uma mão experiente, a precisão é uma batalha constante contra as limitações físicas.

Em vãos longos, a flacidez do fio é inevitável e deve ser contabilizada manualmente. Qualquer correção exige que o fio seja reposicionado, e cada novo ajuste exige uma nova rodada completa de medições. Para turbinas grandes, esse processo pode levar dias — apenas as correções da linha central do rolamento levam até 72 horas, e um ciclo completo de alinhamento pode se estender por até 126 horas. E, apesar do esforço envolvido, o alinhamento do fio de piano é tão preciso quanto o técnico que interpreta os resultados.

As compensações de um método legado

Embora o fio de piano continue em uso, suas limitações são difíceis de ignorar:

• Configuração que exige muito trabalho: Posicionar o fio precisamente na linha central do furo é tedioso e requer muita habilidade.
• Queda e erro: Em longas distâncias, a curvatura do fio introduz distorções que devem ser compensadas manualmente.
• Precisão dependente do técnico: A consistência da medição depende da experiência e da técnica do operador.
• Demorado: Alinhamentos de furos em larga escala podem levar até horas 126, com múltiplas iterações necessárias.
• Documentação Limitada: As leituras são registradas manualmente, dificultando a rastreabilidade e o controle de qualidade.

Apesar de todas as suas desvantagens, o fio de piano persistiu por um motivo: é familiar, amplamente compreendido e não requer hardware especializado. Mas, à medida que as turbinas crescem, as tolerâncias se estreitam e os cronogramas de manutenção exigem revisões mais rápidas. quão sustentável é essa abordagem?

Alinhamento óptico: uma melhoria marginal

Métodos ópticos, embora mais avançados que cordas de piano, ainda apresentam desafios significativos. Sistemas como miras telescópicas e autocolimadores fornecem uma linha de referência mais precisa, mas ainda dependem muito da expertise técnica. A configuração é meticulosa, exigindo alinhamento perfeito dos alvos ópticos e calibração cuidadosa para evitar desvios na medição.

A precisão varia, normalmente de ±0.05 mm a ±0.1 mm, dependendo do instrumento e da habilidade do operador. E, embora as ferramentas ópticas eliminem a curvatura do fio, elas apresentam seus próprios problemas. Condições de iluminação, vibração e até mesmo flutuações de temperatura podem afetar as medições, exigindo ajustes contínuos para manter a precisão.

Outra desvantagem é o acúmulo de erros. Cada vez que a estação óptica é movida, um erro mínimo de 0.1 mm é introduzido, que se transfere para as leituras subsequentes, tornando as medições de longa distância cada vez menos confiáveis.

Portanto, embora os métodos ópticos reduzam algumas das ineficiências do alinhamento baseado em fios, eles não resolvem totalmente o maior desafio do setor: alcançar precisão sem muito esforço manual.

É aí que entram os sistemas baseados em laser.

Alinhamento a laser: uma mudança fundamental

A verdadeira diferença entre o alinhamento a laser e os métodos tradicionais não é apenas a precisão, mas também a forma como o alinhamento é abordado. Com cordas de piano e ferramentas ópticas, o processo é inerentemente reativo: medir, ajustar, repetir. Cada ciclo apresenta um potencial de erro, seja por deformação do fio, variabilidade do técnico ou condições ambientais. O alinhamento a laser muda completamente essa dinâmica.

Em vez de contornar restrições físicas, os lasers fornecem uma referência fixa e sem distorção em longas distâncias. Mais importante ainda, eles permitem um alinhamento proativo — as medições não são apenas uma verificação final, mas um guia em tempo real, ajudando os técnicos a corrigir desvios à medida que avançam.

Com essa mudança, surge uma forma diferente de trabalhar. Os técnicos não estão apenas medindo; eles estão alinhando ativamente. O processo passa da correção iterativa para a otimização contínua, reduzindo o retrabalho e o tempo de alinhamento de dias para horas. Um alinhamento completo de furo, que antes levava até 126 horas com corda de piano, agora pode ser concluído em apenas 8 a 10 horas. E a configuração, que levava duas horas com métodos manuais, agora leva apenas 15 minutos.

Como o CentrAlign Ultra está mudando a equação

Sistemas como o CentrAlign Ultra são construídos em torno dessa mudança. Desenvolvido para alinhamento de furos de alta precisão em turbinas a vapor e a gás, compressores e outras máquinas rotativas, ele substitui os métodos tradicionais por medições a laser e feedback digital em tempo real. Ao contrário de ferramentas com fio ou ópticas, o CentrAlign Ultra não se limita a medir o alinhamento do furo — ele fornece o posicionamento preciso da linha central do furo, eliminando a curvatura dos métodos com fio e compensando ativamente o desvio do laser em longas distâncias.

Um componente essencial deste sistema é o design patenteado do suporte CentrAlign, desenvolvido para furos magnéticos e não magnéticos. Esses suportes permitem configurações com ou sem a parte superior do suporte, adaptando-se a diversas configurações de turbinas e máquinas. Ao contrário dos métodos de alinhamento tradicionais, que exigem ajustes manuais meticulosos, os suportes do CentrAlign Ultra mantêm o laser e o sensor em uma posição estável e repetível, garantindo precisão sem desalinhamento induzido pelo técnico.

Cada suporte possui uma base fixa que se trava firmemente no lugar, enquanto um suporte giratório para sensor garante centralização precisa. Isso permite que os técnicos girem o sensor livremente dentro do furo, mantendo um ponto de referência consistente, eliminando a flacidez mecânica e os erros de posicionamento manual que eram inevitáveis ​​com cordas de piano e ferramentas ópticas. O sistema suporta diâmetros de furo que variam de 120 mm a 5000 mm, tornando-o adaptável a uma ampla gama de aplicações industriais e em turbinas.

Além disso, com transmissão de dados sem fio e cálculos automatizados, o CentrAlign Ultra elimina a necessidade de registro manual e correções iterativas. As medições são exibidas em tempo real, permitindo que os técnicos ajustem o alinhamento instantaneamente, em vez de passar por ciclos repetidos de configuração. Essa eficiência se traduz diretamente em economia de tempo — correções de linha central de rumo que antes levavam 72 horas agora podem ser concluídas em apenas 3.

Para manutenção de turbinas em larga escala, isso não é apenas uma conveniência — é uma necessidade. Com distâncias de furos de até 166 metros, as ferramentas de alinhamento tradicionais introduzem muita incerteza e erros acumulados em grandes extensões. Os suportes guiados a laser e a compensação de desvio em tempo real do CentrAlign Ultra garantem uma linha de referência consistente e de alta precisão, alcançando uma precisão na faixa de ±0.005 mm a ±0.02 mm.

Mas essa mudança não se refere apenas a um sistema — trata-se de uma mudança fundamental na forma como a indústria aborda o alinhamento de furos. A questão não é mais se os sistemas baseados em laser funcionam, mas se os métodos tradicionais conseguem atender às demandas modernas.

Comparando métodos de alinhamento de furos

	Alinhamento de cordas de piano	CentrAlign Ultra
Tempo de preparação	2 horas	15 Minutos
Estabelecendo benchmarks	2 horas  configuração manual	Instantâneo computado digitalmente
Flacidez/distorção do fio	Requer correções manuais	Não aplicável (referência direta ao laser)
Primeira Medição de Alinhamento	3 horas requer remoção do fio	1 hora medição contínua
Correção da linha central do rumo	72 horas calçar, lapidar, redefinir o fio	3 horas ajustes em tempo real
Primeira correção do diafragma	10 horas retificação e realinhamento	Corrigido juntamente com a medição
Segunda verificação de alinhamento	3 horas o fio deve ser reiniciado	1 hora não há necessidade de remover o laser
Segundo Ciclo de Correção	10 horas	Tempo adicional mínimo como o laser já está configurado
Verificação do ajuste após a instalação do diafragma	8 horas o fio deve ser reiniciado novamente	1 hora validação digital
Terceira Leitura dos Diafragmas	3 horas	1 hora
Tempo total para alinhamento completo	126 horas	8 – 10 horas

A indústria numa encruzilhada

Durante décadas, o alinhamento de furos tem sido um teste de paciência e precisão. Os métodos tradicionais — corda de piano, micrômetros e dispositivos de mira óptica — eram as melhores ferramentas disponíveis, mas dependiam de mãos habilidosas, medições repetidas e interpretação manual.

Essa abordagem funcionou quando as turbinas eram menores, as tolerâncias eram mais flexíveis e o tempo de inatividade não era tão custoso. Mas hoje, com distâncias de perfuração de até 166 metros, precisão de nível micrométrico exigida e cada hora de inatividade se traduzindo em perda de receita, o setor enfrenta uma nova realidade: o alinhamento precisa ser mais rápido, mais repetível e menos dependente de técnicos.

Sistemas baseados em laser como o CentrAlign Ultra não são apenas uma ferramenta melhor, mas também representam uma mudança fundamental na forma como o alinhamento de furos é realizado. Medições em tempo real substituem correções iterativas. Dados sem fio substituem registros manuscritos. O posicionamento automatizado da linha central substitui ajustes manuais. O que antes levava 126 horas, agora leva de 8 a 10.

Os benefícios são claros. Mas a mudança não acontece da noite para o dia. Os métodos tradicionais têm sido a base do alinhamento de furos por gerações, e abandoná-los não significa apenas adotar novas tecnologias — significa repensar o que é possível.

Para muitas equipes de manutenção, a mudança já começou. A questão não é mais se o alinhamento a laser substituirá os métodos tradicionais, mas quando.
