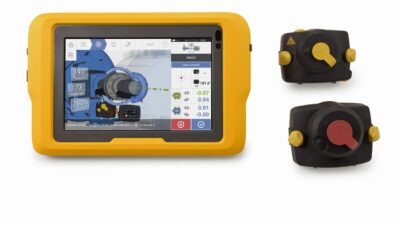

OptAlign Touch – Sistema de alinhamento a laser
OptAlign Touch oferece precisão incomparável e facilidade de uso com tecnologia de ponta dos antigos profissionais em alinhamento a laser, Prüftechnik.
Alinhamento simplificado de alta precisão: voltado para tarefas de alinhamento padrão, ideal para usuários que precisam de uma solução confiável e direta para trabalhos de alinhamento de rotina.
Fácil de usar: apresenta uma interface de tela sensível ao toque intuitiva com procedimentos guiados, tornando tarefas complexas de alinhamento mais acessíveis a usuários de diferentes níveis de habilidade (conectados a Wi-Fi e Bluetooth)
Software poderoso: O OptAlign fornece ferramentas de análise essenciais para tarefas de alinhamento padrão, com foco em monitoramento simplificado, tendências e relatórios, juntamente com manuseio simplificado de dados
Alinhamento do trem de máquinas: 3 máquinas
Modos de medição: O sistema oferece vários modos de medição, incluindo ponto único, multiponto e varredura contínua, para acomodar diferentes cenários de alinhamento.
Detecção de pé manco: o OptAlign ajuda a identificar e corrigir condições de pé manco, uma etapa crítica para garantir o alinhamento e a operação adequados da máquina.
Inteligência Situacional Ativa (ASI): Esse recurso se ajusta automaticamente à situação de alinhamento, fornecendo feedback e orientação em tempo real para aprimorar o processo de alinhamento.
Live Move: O OptAlign oferece a funcionalidade Live Move em planos verticais e horizontais, permitindo ajustes em tempo real e feedback imediato durante o processo de alinhamento.
Inovadora
A tecnologia da série sensALIGN é baseada na tecnologia inerente de laser único PRUFTECHNIK, fornecendo resultados de medição altamente precisos e montagem e medição mais fáceis no campo. Os sensores sensALIGN 7 incluem dois detectores sensíveis à posição (PSD) grandes HD e inclinômetros MEMS. Combinado com a capacidade de extensão do detector (InfiniRange), é sempre possível medir e documentar a condição de alinhamento inicial; não importa quão grande seja o desalinhamento. Além disso, essa tecnologia permite o monitoramento simultâneo das correções da máquina nas direções vertical e horizontal, começando de qualquer posição angular onde o sensor pare.
Com o sensALIGN 7, a porta para as aplicações de alinhamento mais difíceis se abre amplamente. Recursos de alinhamento inteligentes tornam possível abordar alinhamentos complexos com serenidade: o intelliSWEEP filtra quaisquer dados de medição ruins devido a condições de medição difíceis.
Seja um eixo cardan, uma bomba vertical ou um trem turbomachine, o ROTALIGN touch não vai te decepcionar. Todos os melhores recursos inteligentes estão incluídos: vertiSWEEP, eixo cardan, Live Trend, Live Move, Multicoupling Measure, Move e Live Trend.
Assista aos nossos vídeos sobre alinhamento de eixo a laser com
Toque ROTALIGN

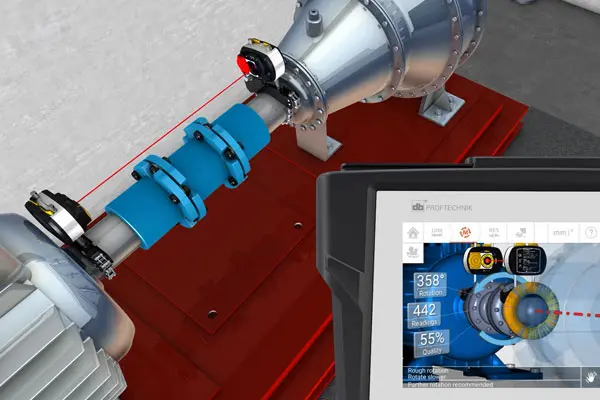

Como alinhar uma máquina em apenas um Live Move

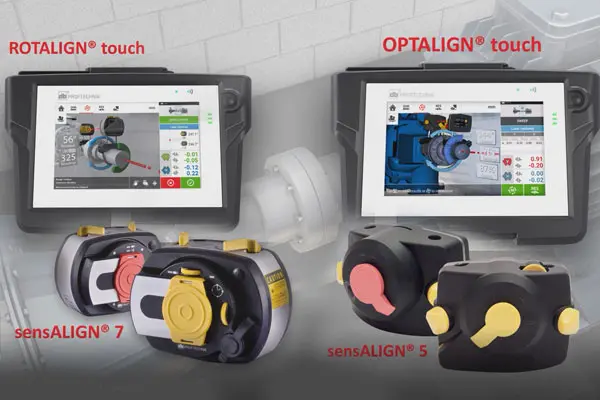

sensALIGN 5 e 7 A diferença no alinhamento do eixo
Baixe mais informações gratuitamente
Como economizar custos com alinhamento de eixo de precisão - Inglês
Estudo de caso
Como economizar custos com alinhamento de eixo de precisão - Inglês
Estudo de caso
PRUFTECHNIK Alinhamento | Alinhamento e medição geométrica - Inglês

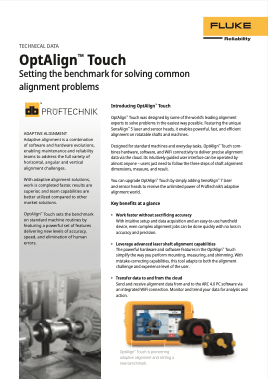

Brochura
O que há de novo?
Versão de firmware do dispositivo de toque 2.5
Tolerâncias ANSI disponíveis para tipos de acoplamento Short Flex e Spacer
Resolução disponível em 2DP e 3DP (Métrico)
Visualização da impressão do relatório
Relatar nova seção: Número de série do equipamento de medição e data de calibração devida
Tela de tolerância acessível diretamente da visualização de resultados
Botão de ajuda sensível ao contexto '?' diretamente acessível nas telas principais do fluxo de trabalho
Botão “Adicionar pés” disponível nas propriedades da máquina estacionária
Observação: a versão 2.5 do firmware do dispositivo touch requer estritamente o software ARC 4.0 versão 2.5 para se comunicar.
Como atualizar seu firmware?
dispositivo de toque – procedimento de atualização ALI 50.200
Certifique-se de que o dispositivo touch esteja carregado ou tenha pelo menos 50% da capacidade da bateria.
Descompacte o arquivo para esvaziar o pendrive PRUFTECHNIK USB. O firmware é armazenado na pasta “touch”.
Ligue o dispositivo touch. Aguarde até que a tela Home apareça.
Conecte o pendrive USB à porta USB do dispositivo touch. Novo firmware copiado do pendrive USB para o dispositivo touch.
Após aproximadamente 1 minuto, uma caixa de mensagem na tela aparece informando que um novo firmware de atualização foi encontrado. Toque no botão de verificação verde para iniciar a atualização. Remova o pendrive USB do dispositivo touch.
O dispositivo de toque é reiniciado e a atualização do firmware começa.
Após a conclusão da atualização do firmware, o dispositivo touch reinicia e termina na tela inicial.
