Несоосность валов на судах приводит не только к износу подшипников — она приводит к износу бюджетов

В августе 2022 года HMS Prince of Wales, один из самых современных авианосцев Королевского флота, потерпел катастрофический отказ двигателя вскоре после выхода из Портсмута, Великобритания, на миссию в США. Причиной стал несоосный вал винта.

Несоосность вала привела к поломке муфты, что создало интенсивные вибрации, которые передавались по трансмиссии и повреждали соседние компоненты. С ремонтом оценивается в 25 миллионов фунтов стерлинговвоенный корабль был выведен из эксплуатации на несколько месяцев, что нарушило важнейшие военно-морские операции и послужило суровым напоминанием о том, как несоблюдение центровки валов может вывести из строя даже самые передовые суда.

Хотя не каждый случай несоосности попадает в заголовки, несоосность валов является одной из самых недооцененных причин неэффективности трансмиссии на морских судах. Будь то гребной вал, карданный вал или вспомогательная приводная система, несоосность может привести к чрезмерной вибрации, ускоренному износу, повышенному расходу топлива и, в худшем случае, к катастрофическому отказу.

Исторически выравнивание этих валов было трудоемким процессом, требующим разборки, ручных измерений и проб и ошибок. Сегодня передовые решения лазерной выравнивания, такие как RotAlign Touch изменили правила игры, позволяя операторам обнаруживать и исправлять несоосность без снятия вала. Это экономит время и деньги, гарантируя при этом, что суда останутся работоспособными.

Понимание различных проблем центровки валов на морских судах

Несоосность вала не является единой, однородной проблемой; она проявляется по-разному в зависимости от типа вала и конфигурации трансмиссии на каждом судне. Каждый тип несоосности представляет уникальные проблемы, требующие точного измерения и исправления, чтобы избежать дорогостоящих отказов. Наиболее распространенные проблемы выравнивания на морских судах включают:

• Несоосность гребного вала
  Главный гребной вал — это сердце трансмиссии судна, передающий мощность от двигателя к гребному винту. Если он даже немного не выровнен с коробкой передач или упорными подшипниками, это создает крутильное напряжение, которое напрягает всю пропульсивную систему. Со временем это приводит к вибрации, чрезмерному износу подшипников и снижению топливной эффективности. В крайних случаях, как это было с HMS Prince of Wales, несоосный гребной вал может привести к поломке критических муфт, что приведет к неожиданным отказам и дорогостоящему ремонту.


• Несоосность карданного вала
  Карданные валы, также известные как универсальные шарнирные валы, предназначены для передачи мощности между компонентами, которые не находятся на прямой линии, например, между двигателем и коробкой передач или между различными секциями трансмиссии судна. Хотя карданные валы предназначены для обработки некоторого количества углового движения, чрезмерное угловое смещение приводит к ошибке кардана, когда ведомый вал больше не вращается с постоянной скоростью. Вместо этого он ускоряется и замедляется дважды за оборот, создавая крутильные колебания, которые оказывают чрезмерное напряжение на подшипники и муфты. Если это не контролировать, это может привести к выходу из строя подшипников, износу шлицев и даже к полному разрушению вала.


• Несоосность валов коробки передач и вспомогательного оборудования
  Помимо гребных валов, вспомогательные системы, такие как генераторы, компрессоры и гидравлические насосы, также требуют точного выравнивания. Несоосность в этих системах приводит к шуму, чрезмерной вибрации и снижению эффективности. В коробках передач неправильное выравнивание может повлиять на зацепление шестерен, что приводит к неравномерному износу, перегреву и механическим отказам.

Независимо от типа вала, несоосность создает ненужную нагрузку на компоненты трансмиссии. Механический износ — очевидный результат, но несоосность может также вызывать другие проблемы. Если ее не контролировать, она повышает эксплуатационные расходы, расход топлива и необходимость внепланового обслуживания, делая надежность постоянной заботой для операторов судов.

Высокая стоимость несоосности валов на морских судах

Даже минимальное смещение может вызвать каскад проблем на судах. Вот некоторые из наиболее распространенных:

• Повышенная вибрация и структурное напряжение
  Несоосные валы создают несбалансированные вращательные силы, вызывая чрезмерную вибрацию, которая передается через трансмиссию. Эта постоянная деформация ускоряет усталость металла, что приводит к микротрещинам в валах, ослаблению крепежа и деформациям опор двигателя и опорных конструкций.


• Ускоренный износ ключевых компонентов
  При несоосности вала подшипники, уплотнения и муфты испытывают неравномерные нагрузки, что увеличивает трение и износ. Подшипники, предназначенные для работы при точных нагрузках, перегреваются и преждевременно выходят из строя. Уплотнения изнашиваются быстрее, что приводит к утечкам смазки, что еще больше увеличивает трение и напряжение компонентов.


• Повышенный расход топлива и снижение эффективности
  Несоосный вал заставляет двигательную систему работать интенсивнее, потребляя больше топлива для создания того же уровня тяги. Даже небольшое падение эффективности может со временем привести к значительным финансовым потерям.


• Повышенный риск катастрофического отказа
  Неконтролируемая несоосность может привести к изгибу вала или полному отказу, что приведет к немедленной потере тяги. Сломанный вал может также повредить соседние компоненты, включая редукторы, упорные подшипники и даже корпус судна. Аварийный ремонт в море является дорогостоящим и сложным с точки зрения логистики, часто требующим вывода судна из эксплуатации. Раннее обнаружение несоосности позволяет легче предотвратить дорогостоящие повреждения и отказы. Такие инструменты, как RotAlign Touch делают выявление и устранение проблем с выравниванием простым и быстрым по сравнению с устаревшими инструментами.

Решение проблемы выравнивания с помощью RotAlign

В течение многих лет выравнивание валов морских двигателей было трудоемкой и сложной задачей. Традиционные методы, такие как циферблатные индикаторы и щупы, требовали обширной разборки вала, что делало процесс дорогим и разрушительным.

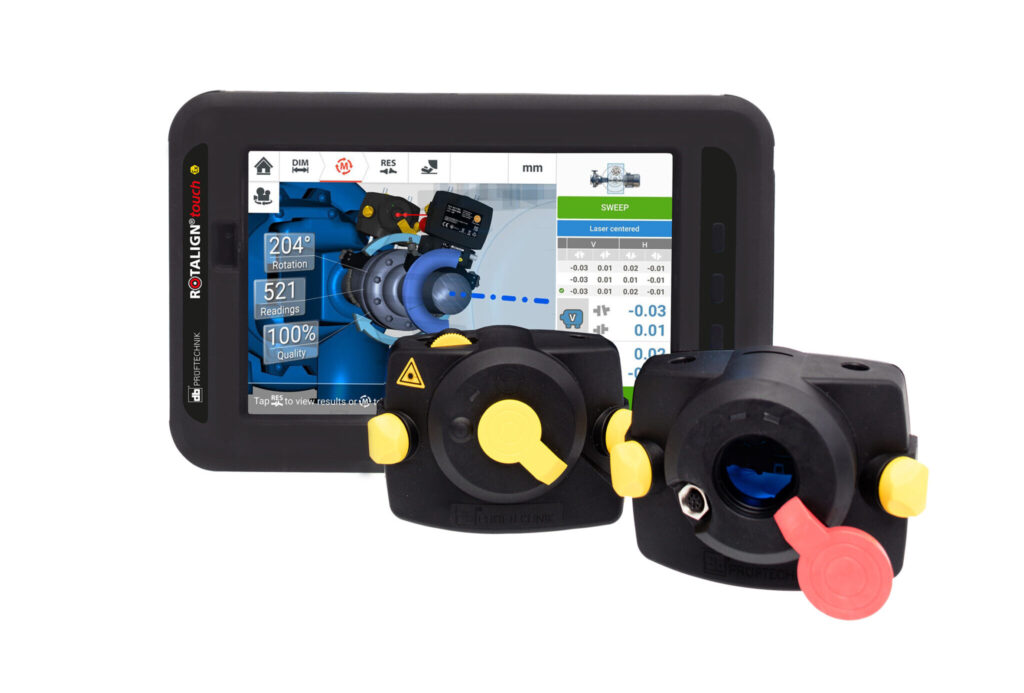

RotAlign Touch меняет правила игры, позволяя выполнять высокоточную центровку валов на месте без снятия вала. Используя передовую технологию измерения одним лазером, он позволяет морским операторам обнаруживать и устранять несоосность с непревзойденной точностью. Больше не нужно беспокоиться о неэффективности и рисках традиционных методов центровки.

RotAlign Touch Особенности:

• Режим измерения IntelliPoint, который компенсирует нестабильные условия. В отличие от традиционных статических показаний, RotAlign Touch собирает несколько точек данных под одним и тем же относительным углом, отфильтровывая колебания, вызванные волнами, изгибом корпуса или движением судна. Вы можете быть уверены, что получаете повторяемые, высокоточные результаты выравнивания в реальных условиях.


• Расширение детектора IntelliRange, что увеличивает диапазон измерения инструмента при больших несоосностях. RotAlign Touch может обнаруживать и исправлять даже большие несоосности, которые превышают стандартные диапазоны измерений. Это означает более быстрое и эффективное выравнивание без дополнительных настроек и корректировок измерения-перемещения.


• Технология с одним лазером, что исключает дрейф измерений и несоответствия в настройках. Традиционные инструменты выравнивания с двумя лазерами вносят дрейф выравнивания, что влияет на точность. RotAlign Touch использует установку с одним лазером, обеспечивающую стабильные и точные измерения для высоконагруженных двигательных систем.


• Активная ситуационная разведка (ASI), что позволяет адаптироваться к факторам окружающей среды. ASI автоматически регулирует процесс выравнивания на основе условий в реальном времени, что делает его идеальным для ограниченного пространства, смещающихся нагрузок и колебаний температур.

Несоосность не ждет идеальных условий, чтобы вызвать проблемы, и исправление тоже не должно ждать. Будь то изгиб корпуса, вибрации двигателя или изменения окружающей среды, способность точно выровнять валы в реальных условиях означает меньше непредвиденных отказов, более длительный срок службы компонентов и более эффективную двигательную систему.

Итог: точность, которая обеспечивает движение судов

Несоосность вала не всегда очевидна, но ее последствия и последствия очевидны. Если ее не контролировать, она приводит к дорогостоящему ремонту и головной боли при эксплуатации.

При наличии правильных инструментов выравнивание не обязательно должно быть постоянной борьбой. RotAlign Touch делает его более быстрым, точным и практичным в реальных условиях — без разборки и догадок. В отрасли, где надежность — это все, выравнивание никогда не должно быть оставлено на волю случая.

Нажмите здесь, чтобы получить дополнительную информацию о RotAlign Touch
